vLLM-Ascend Profiler Analyzer

一个 DeepSeek Harness 插件（DSH plugin）：上传 vLLM-Ascend / 昇腾 NPU 的 profiling 产物，自动完成文件校验 → 流式解析 → 独立可视化页面（三大模块）→ 结构化性能优化建议 → Markdown/PDF 报告导出。

分析结论不是"看一眼就下的判断"：每一句结论都能追溯到具体指标、门限、产物字段与推算公式，并且区分 Prefill 与 Decode 两类负载。插件本身零运行时依赖（只用 Node 内置模块与浏览器原生 API，不打包任何第三方前端库）。

插件页面：http://127.0.0.1:<port>/vllm-ascend-profiler/

1. 它解决什么问题

昇腾上的 vLLM 推理变慢时，常见疑问是"到底是 Host 调度、NPU 计算、跨卡通信，还是 H2D/D2H 拷贝拖慢的？"。CANN 与 torch_npu 会导出大量产物（trace_view.json、kernel_details.csv、op_statistic.csv、step_trace_time.csv …），但这些产物本身有若干"坑"：

trace_view.json 是裸 JSON 数组（不是 {"traceEvents": [...]}）、ts 是十进制字符串、导出中断时甚至缺少收尾括号；
Host/Device 不是靠 pid == "Host" 区分的，而是靠 process_name 元数据（Python / CANN / Ascend Hardware）；
CSV 表头在不同 CANN 版本之间漂移（Start Time(us) vs Task Start Time(us)、Type vs OP Type、Accelerator Core）；
step_trace_time.csv 表头不声明单位，实际写的是毫秒；
Prefill/Decode 阶段在产物里基本没有标签（唯一例外是 step_trace_time.csv 的 Stage 列）。

本插件把这些全部处理掉，并输出一份既能拿去开会、也能直接照着改配置的报告。这些结论不是猜的：解析器对目录结构、表头与命名约定的假设都记录在 docs/research/（每条带官方文档/源码引用）。

2. 安装

插件是零依赖的纯 ESM 包，只需要让 DSH profile 能解析到它。

方式 A：从 GitHub 安装（需要 pnpm）

dsh plugin --profile web add github:nutsDad/dsh-plugin-vllm-ascend-profiler

dsh plugin 会在 profile 目录执行 pnpm 安装，并因为本包声明了 dsh.bundle.patch 而自动把 dsh-plugin-vllm-ascend-profiler 追加进 dsh.profile.bundles。本包没有任何依赖、也没有 prepare/构建脚本，因此不需要 allowBuilds 放行。重启 profile 即可生效。

方式 A2：从本地目录安装（开发时）

dsh plugin --profile web add file:D:\path\to\dsh-plugin-vllm-ascend-profiler

方式 B：手工安装（没有 pnpm 时）

在 profile 目录建立链接（Windows 用 junction，Unix 用 symlink）：

$profile = "$env:DSH_HOME\profiles\web"
New-Item -ItemType Junction `
  -Path "$profile\node_modules\dsh-plugin-vllm-ascend-profiler" `
  -Target "D:\path\to\dsh-plugin-vllm-ascend-profiler"

编辑 $env:DSH_HOME\profiles\web\package.json（注意不要写成带 BOM 的 UTF-8，否则 DSH 读取清单会直接报 SyntaxError）：

{
  "dependencies": {
    "dsh-plugin-vllm-ascend-profiler": "file:D:/path/to/dsh-plugin-vllm-ascend-profiler"
  },
  "dsh": {
    "profile": {
      "bundles": ["@deepseek-ai/dsh-base", "@deepseek-ai/dsh-web-app", "dsh-plugin-vllm-ascend-profiler"],
      "patchReload": "live"
    }
  }
}

重启 dsh --profile web。启动日志会出现：

vllm-ascend-profiler: 分析页面位于 /vllm-ascend-profiler/（trace 解析、可视化与报告导出）

方式 C：只验证一个独立 profile（不影响正在使用的 GUI）

$env:DSH_HOME = "D:\tmp\.dsh-test"
dsh --profile demo --from-default-profile web --port 3099 --no-open

卸载

从 dsh.profile.bundles 中删除本包名（并删掉依赖与链接）即可完全卸载；插件不写任何持久化文件、不注册任何后台任务。

3. 使用

3.1 打开页面

侧边栏底部新增入口 「Profiler 分析」（浏览器半注册在 sidebar.footer.action 插槽，点击在新标签页打开分析页面）；
或直接访问 http://127.0.0.1:<port>/vllm-ascend-profiler/。

3.2 导入产物

三种方式，任选：

方式	适用场景	说明
拖拽/多选上传	常规 CSV + 中小 trace	多个文件作为一个数据集依次上传，页面显示字节级上传进度
打包上传	`*_ascend_pt` 目录整体	支持 `.zip` / `.tar.gz`（内存内解压，成员大小与数量有上限）
按路径分析	GB 级 `trace_view.json`	服务端流式读取，不占上传带宽；默认限制在会话工作区内

没有现成产物也可以先试：node test/make-fixture.mjs D:\tmp\samples 生成三个互相可区分的场景（Host 调度 / 跨卡通信 / NPU 计算），结构与预期结论见 samples/README.md。

3.3 解析进度

解析是异步任务：页面轮询任务状态并显示「校验 → 解析 → 汇总 → 分析」四段进度与明细日志。大 trace 不会卡死页面：事件按预算做等距采样（通信/拷贝/长耗时算子全量保留），采样情况在页面与报告中明确标注。

3.4 三大模块

页面是一个五步流程（导入产物 → 概览与定位 → 时序取证 → 占比归因 → 优化行动），顶部步骤条显示当前进度并可点击跳转。三个可视化模块共享同一个筛选状态：在泳道图里点选算子、在大类构成条里点选大类、在耗时分布图里点选方块，效果会同步到其它视图（对应条目高亮、其余淡出），筛选条件以可关闭的标签显示，Esc 一键清除。概览页的「查看方案」会把对应优化项直接带到第 5 步的第 ④ 环。

模块一 · Host / Device 算子执行泳道图

两组泳道：Host（CPU） 与 Device（昇腾 NPU），组内每个算子一行（默认按累计耗时降序，可切换调用次数 / 算子名 / 单次最长，行数可调 20/40/80/160）；
X 轴为时间轴（自动按 µs/ms/s 选单位），每根算子条是一次调用：起点=开始时间，宽度=持续时长；
颜色区分通信 / 计算 / 数据拷贝 / 调度 / 其他五类，图例本身就是筛选器（点击即隐藏/显示该类），Host / Device 两组可单独隐藏；
交互：滚轮滚动行、Ctrl/⌘ + 滚轮以光标为中心缩放（缓动过渡）、Shift + 滚轮或拖拽平移、双击重置、Esc 清除筛选、悬停显示算子卡片（算子名、开始时间、耗时、调用次数、累计/均值/p95、输入输出 shape、OP/Task Type、调用栈、rank/stream）、点击算子条筛选该算子并自动滚动到该行；
▶ 播放：时间游标按所选速度（1×/4×/12×）扫过整个窗口，游标扫到的算子条高亮 —— 用来直接回答"设备空闲时主机在做什么"；
视图抽样会明确显示「本行显示 N/M 个算子条」，累计耗时统计不受视图抽样影响。

模块二 · 耗时占比归因（两张图说完全部占比）

大类构成条：一条 100% 构成条按算子大类切分，段内直接标注占比，口径可切「设备侧 / 全部 / Host 侧」；点段或点图例即按该大类聚焦泳道图；
算子耗时分布图（treemap）：每个方块是一个算子，面积 = 耗时占比、颜色 = 大类，方块的排布同时表达"谁最大"（排序）与"属于哪一类"（层级）；点方块即筛选该算子；
维度切换：累计总耗时（找"次数多、总量大"的算子）↔ 单次执行耗时（找"单次就很慢"的算子）；方块数可调 12/20/30；
需要精确数字时展开「数据表」：调用次数、累计、均值、p95、占比与总计来源（trace 聚合 / CANN 统计表）及 cross-check 偏差。

模块三 · 优化行动（推理链即流程，图上只留数字）

第 5 步把固定的五步推理链做成 ①→⑤ 的流程节点 + 一块图：每个节点只带一个关键数字（瓶颈类型与分数、门限通过项数、机理条数、行动优先级分布、保守收益），点节点切换下方那一块图，文字全部收进「依据」折叠项。

瓶颈定位：四类候选（Host 调度 / NPU 计算 / 跨卡通信 / 数据拷贝）分别打分 0–100，柱状对比「全量窗口 / Prefill / Decode」三组判定；
量化证据：每个指标的实测值与其门限画成对比条——达门限=绿、未达门限=红、虚线=门限位置，点击任一指标可回到第 3 步按时序筛选同类算子；
根因推断：每条机理压缩成「触发数据 → 作用机理 → 影响」三段式链条，机理原文与现场确认方法在「依据」里；
优化行动：按高/中/低排序，每条一眼看到收益区间条（竖线=估算值，浅色=经验区间）与置信度，动作、验证方法、风险、关联根因在「依据 / 动作 / 验证」折叠项内；
预期收益：逐项收益条 + 保守/乐观合计，明确标注哪些是本数据集推算、哪些是经验区间，并说明多项优化的收益不可简单相加。

3.5 动效与可访问性

动效都用来说清"数据是怎么来的"，而不是装饰：载入时 KPI 数字滚动、进度条按阶段推进、泳道图从左到右扫出算子条、treemap 方块按名次依次淡入、收益条从 0 生长、进度条与评分条从 0 增长、面板切换淡入。

顶栏 「动效」开关（默认开，选择记在 localStorage）可一键关闭全部动画；
操作系统级 prefers-reduced-motion: reduce 同样会被尊重；
所有交互都有非动画的等价反馈（文字状态、aria-pressed、筛选标签）；
键盘：Esc 清除筛选 / 关闭弹窗，流程节点是 role="tab" 的可聚焦按钮（Enter 切换），treemap 方块与大类段可 Tab 聚焦并用 Enter 选中。

3.5 阶段口径（Prefill / Decode）

页面「阶段口径」可切换 自动推断 / 仅 Prefill / 仅 Decode 并重新分析。由于昇腾产物默认没有阶段标签，推荐做法是：

分别采集 prefill-only 与 decode-only 两个窗口（/start_profile → 只发长 prompt → /stop_profile，再单独采 decode），然后在页面上直接指定阶段；
若无法分开采集，插件会按步长分布推断（log 空间双峰），并在报告中标注置信度与推断依据；step_trace_time.csv 的 Stage 列优先级最高。

3.6 导出报告

Markdown：完整报告（含 ①–⑤ 全链路、门限比对明细、TopN 表、阶段指标、口径与告警）。若已导出过 PDF，图表快照会作为内嵌图片一并写入，文件自包含、可直接分发；
PDF：页面先捕获泳道图（完整采集窗口）、大类构成条与耗时分布图快照提交给服务端，然后打开打印优化版 HTML 并自动弹出打印对话框，选择"另存为 PDF"即可。不引入任何 PDF 库，保留矢量文字与可选中文本。

导出时若图表捕获失败（例如浏览器限制 canvas 导出），报告仍会正常生成，只在图表章节说明原因。

3.7 内置说明文档

页面顶部「说明文档」按钮，包含：指标定义与计算公式、口径注意事项、每个 profiling 产物（含字段表头）的用途与陷阱、快速开始与性能提示。同样的内容以 Markdown 形式保存在 docs/metrics-and-fields.md。

3.9 界面预览

截图由 tools/capture-page.mjs 通过 DevTools 协议驱动无头浏览器生成（等三模块真正渲染、动画结束后再截图）。数据为 test/fixtures/host-schedule-bound 场景：35,713 个事件 / 21 个算子 / 20 个推理步，主导瓶颈 = Host 调度 97 分。

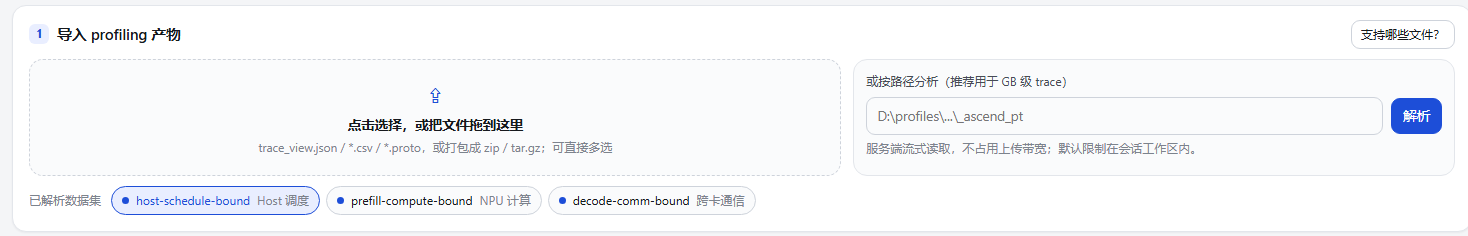

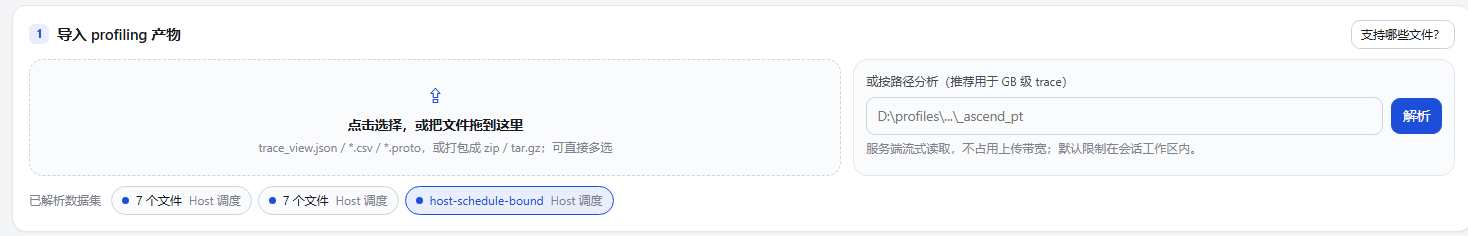

第 1 步 · 导入产物（拖拽上传 / 按路径分析 / 分阶段进度）

导入区

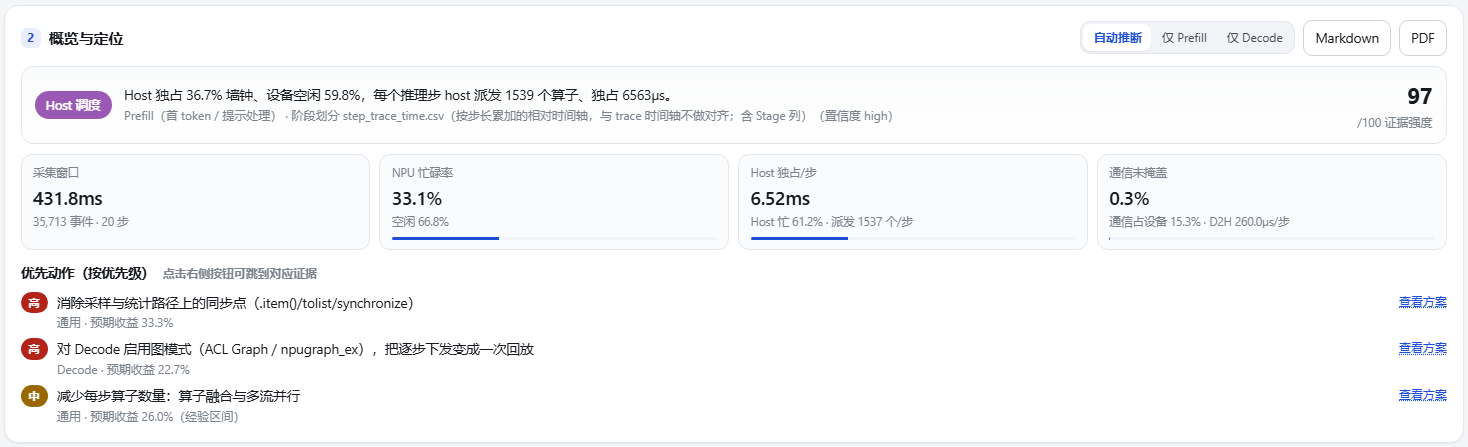

第 2 步 · 概览与定位：结论先行 —— 瓶颈横幅 + 四个关键指标 + 三条优先动作（带"查看方案"跳转）

概览与定位

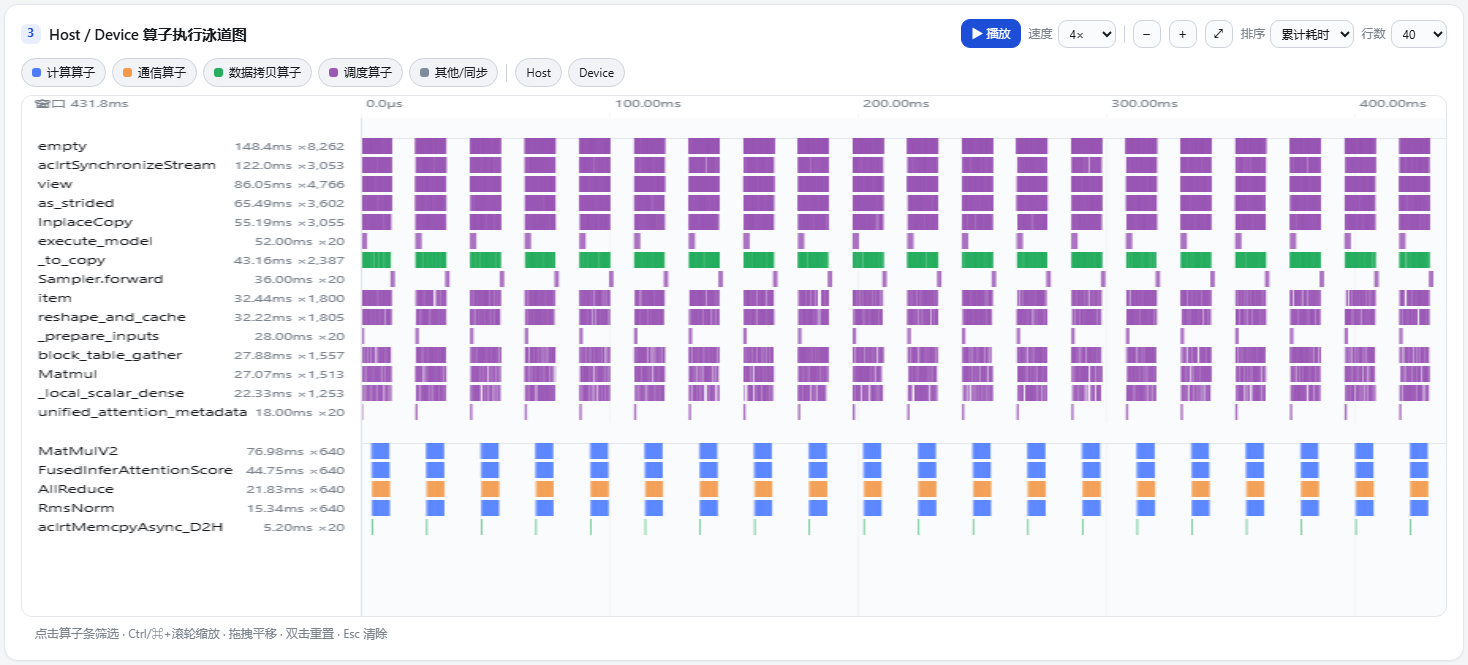

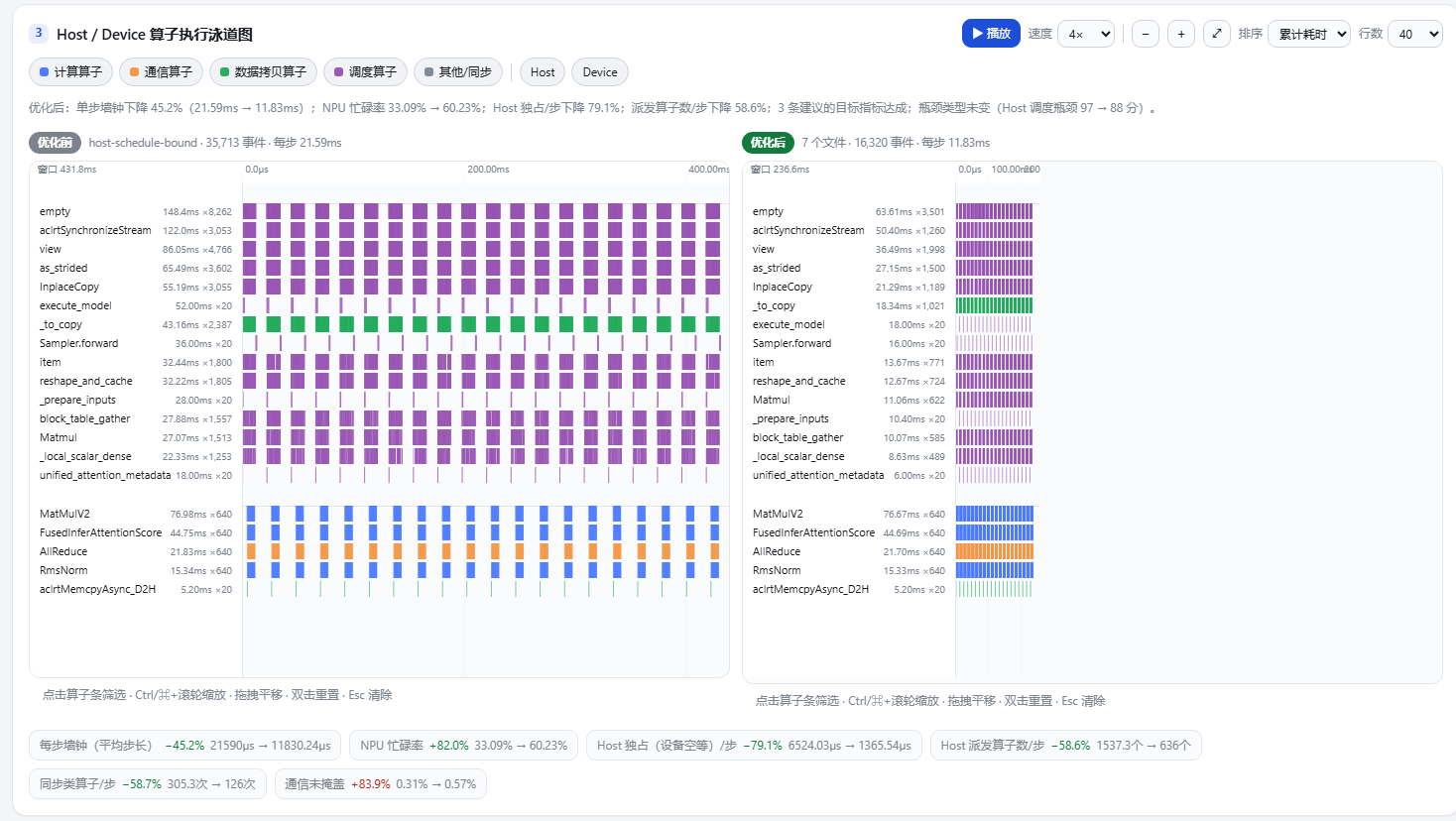

第 3 步 · 时序取证：Host 组（紫=调度、绿=拷贝）与 Device 组（蓝=计算、橙=通信），图例即筛选器，工具栏含播放/缩放/排序/行数

泳道时序图

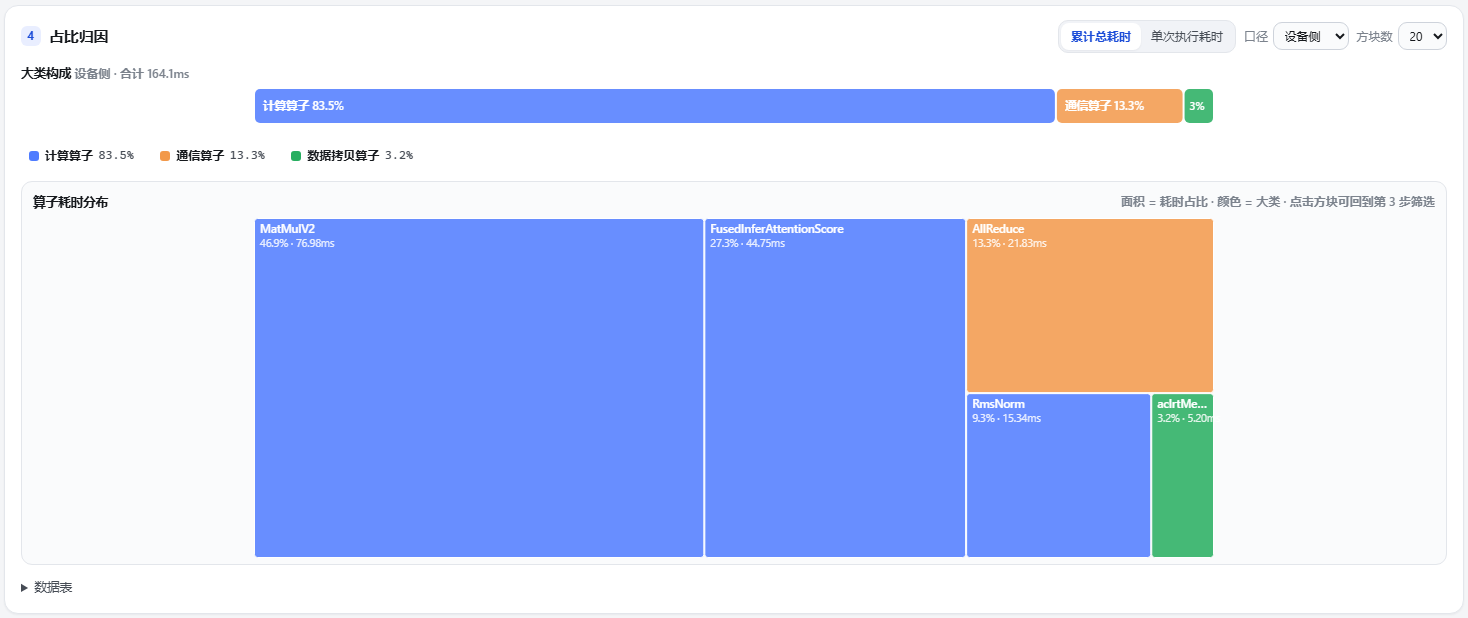

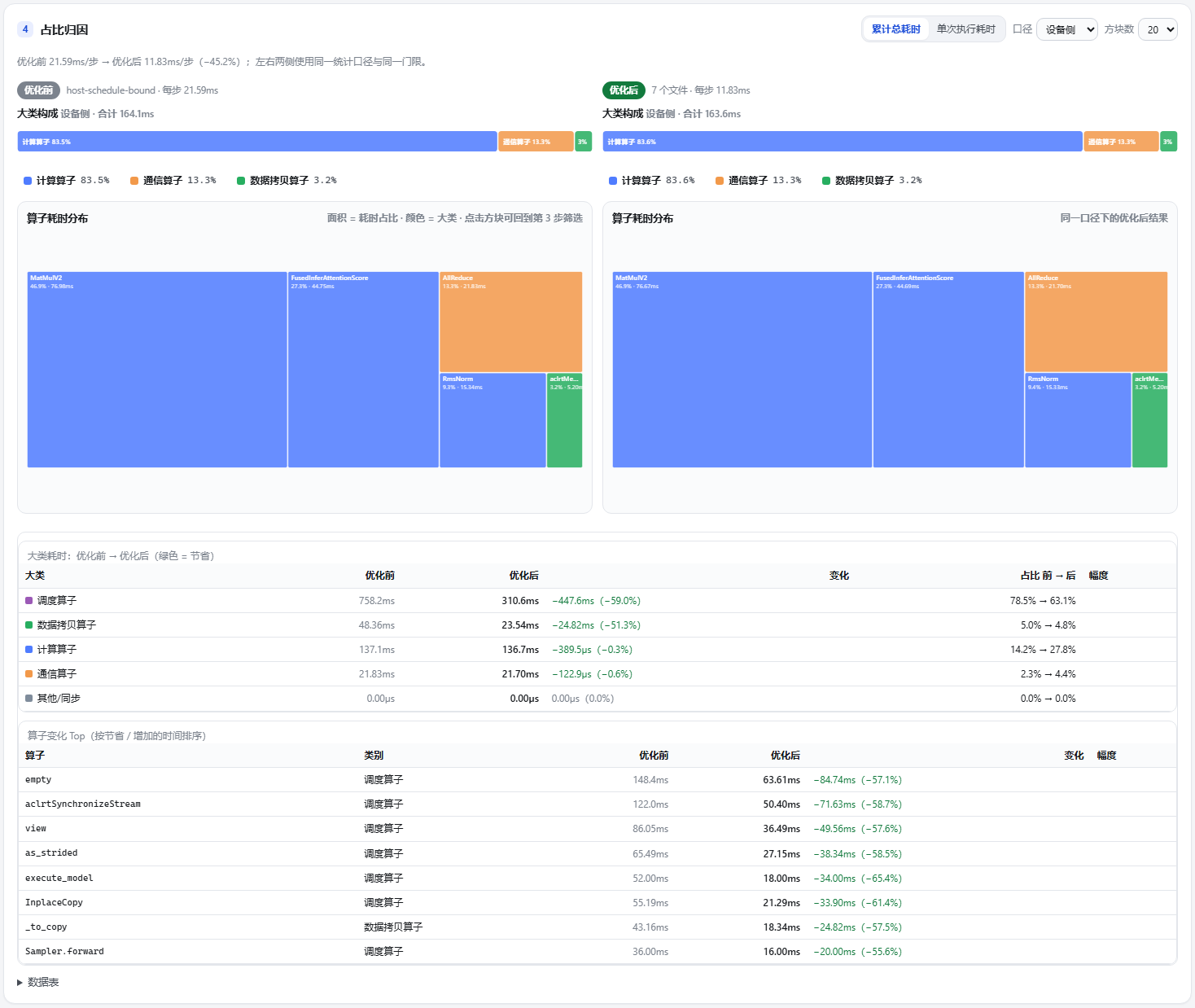

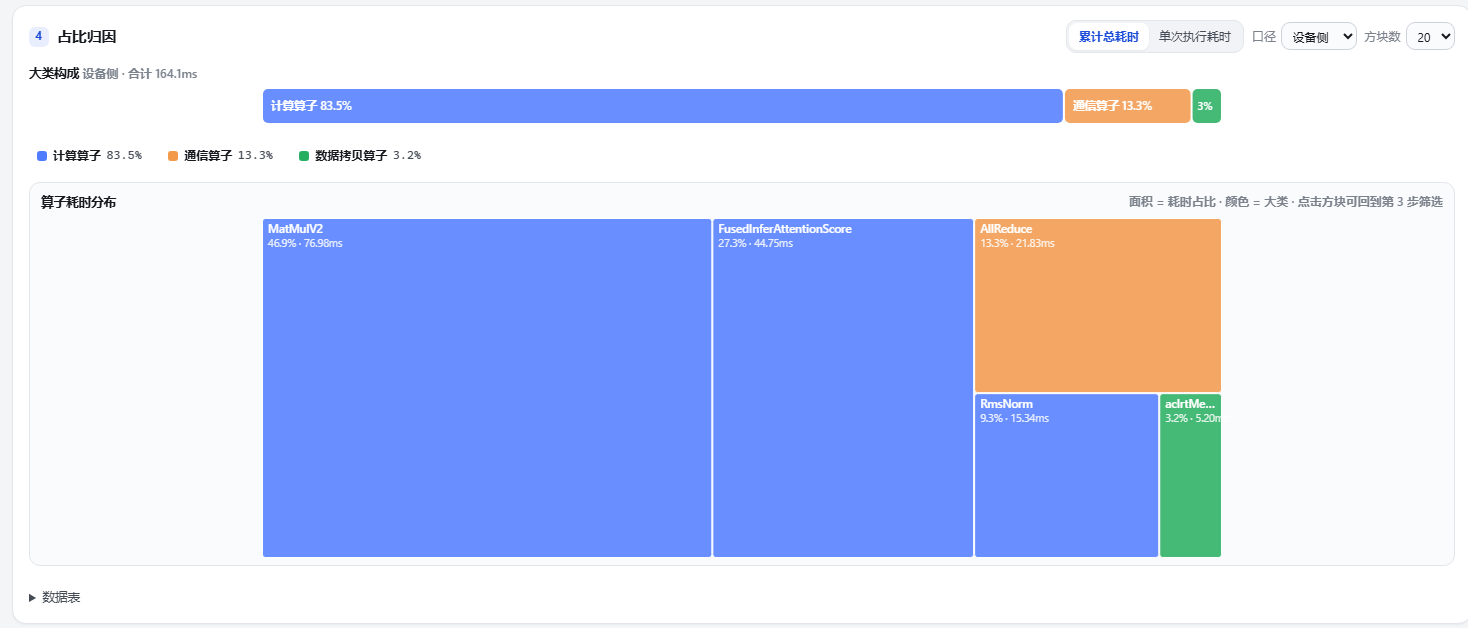

第 4 步 · 占比归因：大类构成条（按大类切开 100%）+ 算子耗时分布图（面积 = 占比、颜色 = 大类）

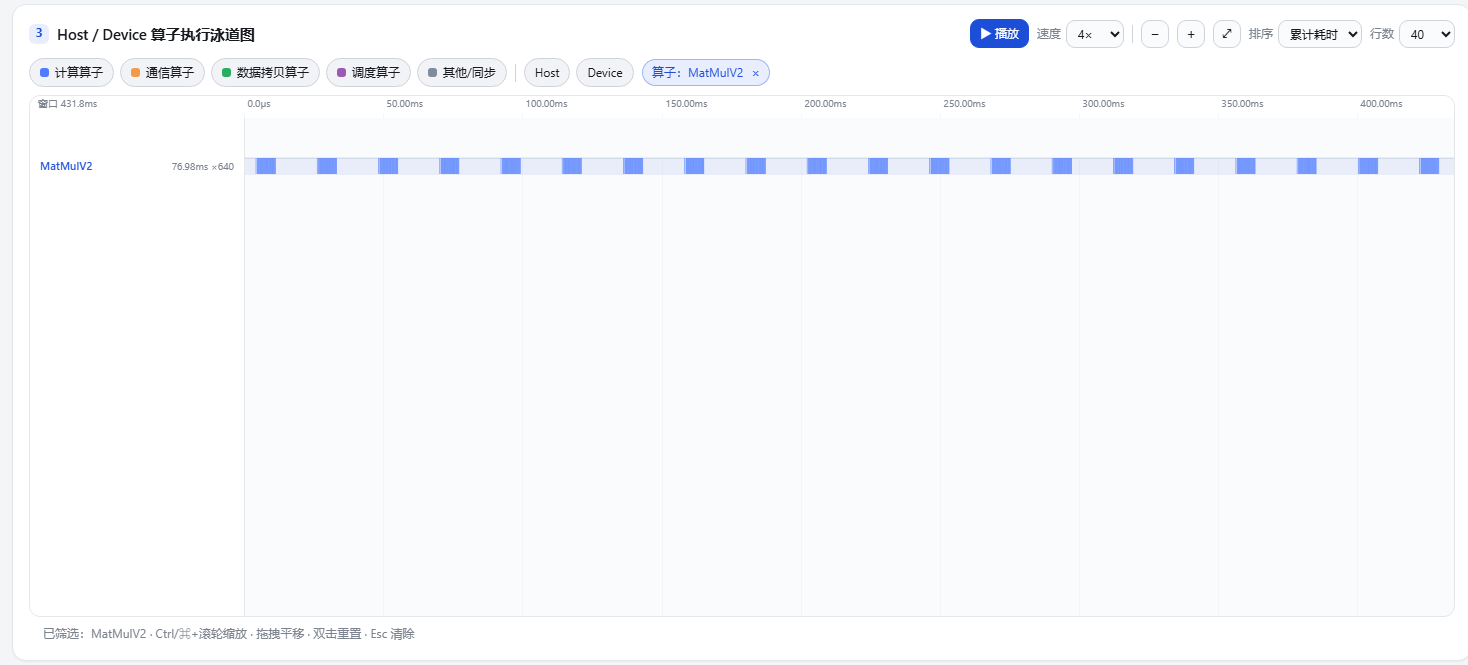

跨模块联动：点击第 4 步耗时分布图里的 MatMulV2 方块，第 3 步立即筛选到该算子并显示可关闭的筛选标签

联动筛选

第 5 步 · 优化行动：①→⑤ 流程节点只带一个数字，点节点切换下方图块

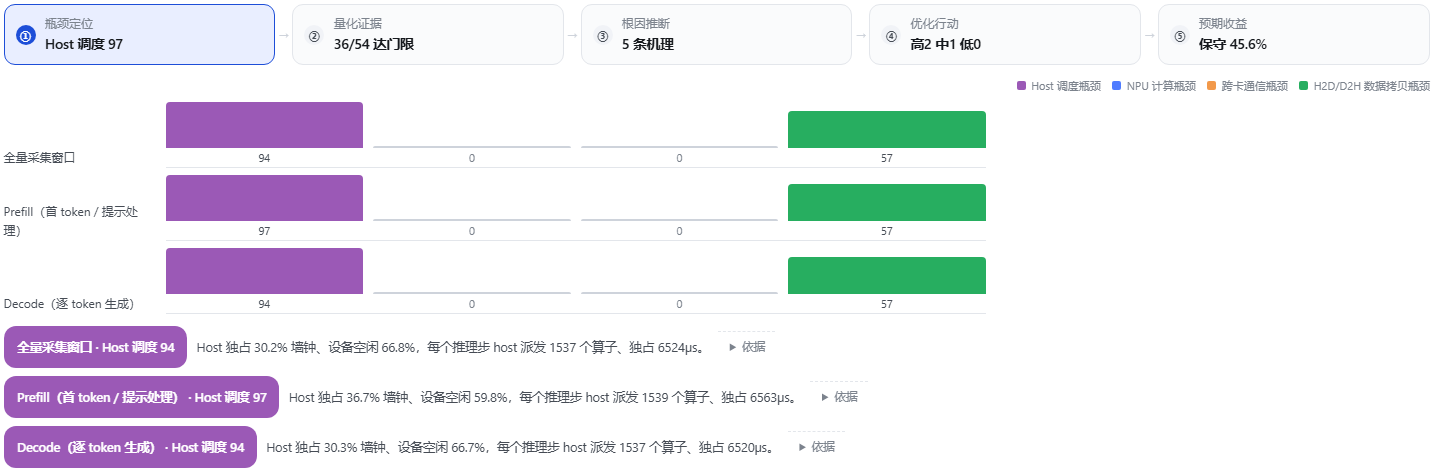

① 瓶颈定位：四类候选 × 全量 / Prefill / Decode 打分对比（未达门限的候选显示为 0）

瓶颈定位

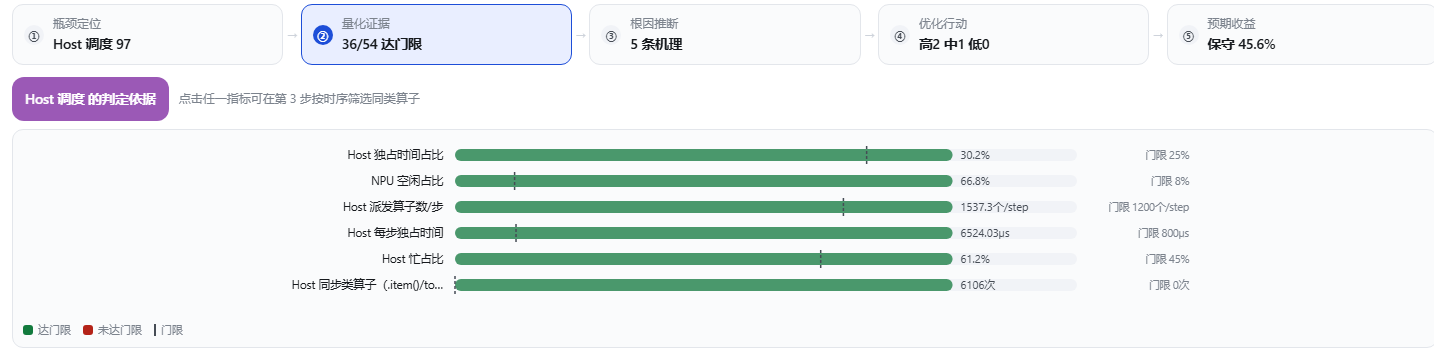

② 量化证据：实测值 vs 门限（绿=达门限、红=未达门限、虚线=门限位置）

量化证据

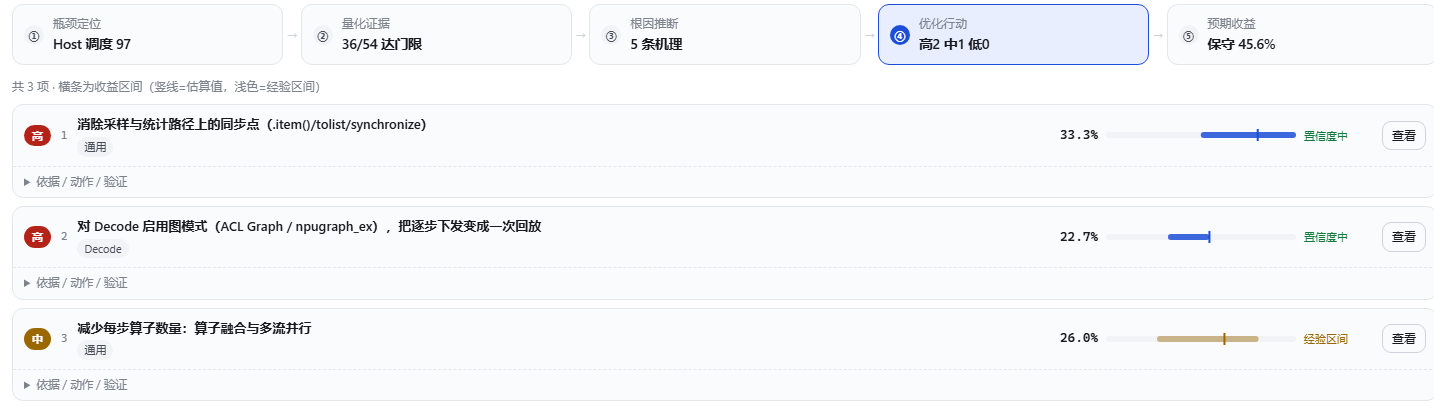

④ 优化行动：每条一眼看到收益区间与置信度，依据 / 动作 / 验证 / 风险收进折叠项

优化行动

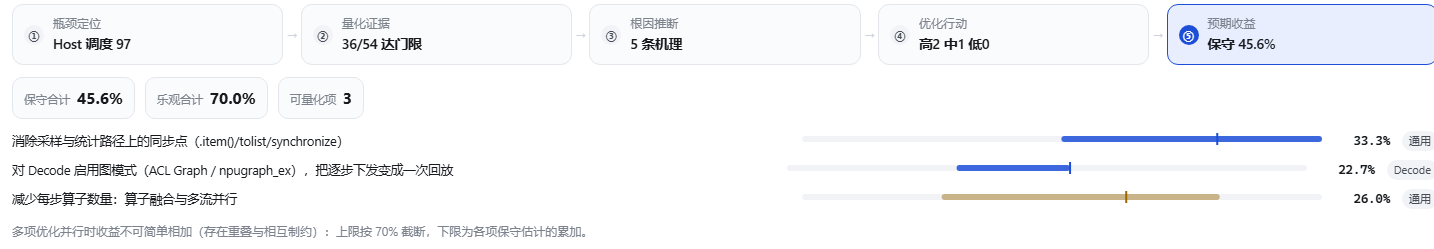

⑤ 预期收益：逐项收益条 + 保守 / 乐观合计

预期收益

完整页面长图见 09-full.png，深色主题见 11-dark-share.png。重新生成：

# 1) 启动一个带插件的临时实例（见 §2 方式 C），并让它持有若干数据集
# 2) 启动带调试端口的无头浏览器
msedge --headless=new --disable-gpu --user-data-dir=D:\tmp\edge --remote-debugging-port=9222 about:blank
# 3) 抓图（等待渲染与动画结束 → 逐区域截图 → 逐步骤截图 → 演示一次联动筛选）
node tools/capture-page.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ --out docs/screenshots --port 9222

4. 插件结构（符合 DSH 插件规范）

dsh-plugin-vllm-ascend-profiler/
├── package.json                 # 插件声明：main（host 半）+ exports["./client"]（browser 半）
│                                #   dsh.bundle.patch → cordis.patch.yml
│                                #   dsh.client { platform: "web" } → 被 dsh-client-modules 发现
├── cordis.patch.yml             # bundle patch：插入 id=vllm-ascend-profiler 的宿主行（含 config）
├── lib/
│   ├── index.js                 # 【宿主插件】路由注册、上传/任务/数据集、报告导出、索引注入
│   ├── client.js                # 【浏览器插件】手写 DSH client module，注册侧边栏入口
│   ├── http.js                  # 有界请求体读取、JSON/静态文件响应、限流日志
│   ├── store.js                 # 任务与数据集的内存存储（TTL + 容量上限）
│   ├── view.js                  # 视图模型投影（事件预算、行预算、契约稳定）
│   ├── docs.js                  # 指标口径 / 产物字段 / 使用说明内容
│   ├── parse/                   # ── 文件解析层
│   │   ├── sniff.js             # 产物识别与校验（证据权重、明确报错）
│   │   ├── archive.js           # zip / tar / gzip 内存解压（有界）
│   │   ├── jsonstream.js        # 流式 JSON 扫描器（裸数组、截断容忍、逐元素回调）
│   │   ├── trace.js             # Chrome trace 解析（Host/Device、B/E/M 事件、单位推断、采样）
│   │   ├── ascendcsv.js         # CANN/torch_npu CSV 解析（表头别名、单位、利用率列）
│   │   ├── csv.js               # CSV 词法（引号、BOM、分隔符、编码回退）
│   │   ├── protobuf.js          # proto/binary 通用 wire 解码 + 字段映射 + 启发式识别
│   │   └── index.js             # 解析编排、目录遍历、进度上报
│   ├── model/                   # ── 数据预处理层
│   │   ├── classify.js          # 算子分类（计算/通信/拷贝/调度）+ 名称归一
│   │   ├── dataset.js           # 数据集构建（泳道、聚合、重叠、空闲、利用率、排名）
│   │   ├── phase.js             # 步骤提取 + Prefill/Decode 归属（含置信度）
│   │   └── stats.js             # 区间并集/重叠、分位数、双峰切分
│   ├── analysis/                # ── 性能分析推理层
│   │   ├── index.js             # 五步链路编排（含阶段作用域与去重）
│   │   ├── bottleneck.js        # ① 定位 + ② 证据（门限打分）
│   │   ├── rootcause.js         # ③ 根因假设（vLLM-Ascend 机理库）
│   │   ├── recommend.js         # ④ 方案 + ⑤ 预期收益
│   │   └── thresholds.js        # 全部门限常量 + 取值依据
│   └── report/
│       ├── markdown.js          # Markdown 报告
│       └── print.js             # 打印/PDF 版 HTML
├── web/                         # 独立可视化页面（原生 Canvas/SVG，无第三方前端依赖）
│   ├── index.html               # 三大模块 + 导入区 + 说明文档
│   ├── styles.css               # 明暗主题（prefers-color-scheme）
│   ├── util.js  api.js          # 工具与 API 客户端（XHR 上传进度）
│   ├── gantt.js                 # 模块一：Canvas 泳道时序图
│   ├── diagram.js               # 图形基元：treemap / 构成条 / 门限对比 / 收益区间 / 推理链 / 根因链
│   ├── charts.js                # 模块二：占比与排行投影 + 数据表 + PNG 导出
│   ├── advice-view.js           # 模块三：①→⑤ 流程 + 单面板图块
│   ├── docs-view.js             # 说明文档渲染
│   └── app.js                   # 页面控制器
├── docs/
│   ├── metrics-and-fields.md    # 指标含义 + profiling 字段说明
│   ├── analysis-logic.md        # 分析推理链、门限表、收益推算公式
│   ├── research/                # 产物格式调研（带官方文档/源码引用）
│   └── screenshots/             # 界面截图
├── tools/capture-page.mjs       # 开发工具：DevTools 协议驱动无头浏览器抓图
└── test/                        # 86 个用例 + 场景夹具生成器 + 真实 trace 夹具

数据流

上传/路径 → 解压展开 → sniff 识别校验（不合格直接明确报错）
        → trace/CSV/proto 解析（流式 + 采样，进度上报）
        → buildDataset（分类、归一、泳道、聚合、阶段、重叠、空闲、利用率）
        → analyzeDataset（① 定位 ② 证据 ③ 根因 ④ 方案 ⑤ 收益）
        → buildViewModel（事件/行预算投影）→ 页面三模块
        → 报告导出（Markdown / 打印 HTML）

插件声明要点

宿主行：cordis.patch.yml 插入 id: vllm-ascend-profiler，inject: ['webServer'] 后注册一个前缀路由 /vllm-ascend-profiler，其下再分发页面、静态资源与 API；
浏览器半：package.json 的 dsh.client + exports["./client"]，被 @deepseek-ai/dsh-client-modules 扫描进 window.__DSH_BOOT__，通过 /plugins/<id>/client.js 提供；宿主半还会向 shell 注入 __VLLM_ASCEND_PROFILER__ 全局，因此浏览器半无需重复配置路由前缀；
降级安全：浏览器半只注册一个 UI 入口，且对 ctx.slots 缺失/异常做了保护——即使未来 shell 移除该插槽，也只会打印一条告警，不会导致浏览器启动失败；
可配置项（见 cordis.patch.yml 注释）：路由前缀、上传/内存上限、事件与行预算、数据集容量与 TTL、是否允许按路径分析、是否允许工作区外路径、峰值算力（把 FLOPs 换算成算力利用率）、proto 字段号映射（protoFieldMap）、多 rank 对齐方式、TopN、门限覆盖。

5. 支持的产物

产物	产出方	用途
`trace_view.json`	torch_npu Ascend PyTorch Profiler	泳道图与事件级聚合（Host + Device）
`kernel_details.csv`	torch_npu	设备侧 kernel 明细 + AI Core 流水指标（mac/mte*_ratio）
`operator_details.csv`	torch_npu	Host/Device 双侧算子耗时（Self/Total）
`op_statistic.csv`	torch_npu / msprof-analyze	算子聚合统计（交叉校验）
`op_summary*.csv`	msprof / MindStudio	算子实例明细（Task Type / Accelerator Core / Block Num）
`step_trace_time.csv`	torch_npu	逐步 Computing/Communication/Free 分解 + `Stage` 阶段列
`api_statistic.csv`	torch_npu / msprof-analyze	Host API 统计（计入 Host 调度开销）
`communication.json` / `communication_matrix.json`	msprof-analyze	集合通信统计与矩阵
`profiler_info_{Rank}.json`	torch_npu	采集元数据（设备、rank、并行、版本）
`.proto` / `.bin`	CANN	通用 wire 解码 + 启发式事件提取（置信度低，可用 `protoFieldMap` 精确映射）；未分帧的连续记录只提取首个可识别记录并明确告警
`analysis.db` / `msprof_*.db`	torch_npu / msprof	不直接解析，提示用 msprof-analyze 导出 CSV
`.zip` / `.tar.gz`	用户打包	内存内展开，成员大小与数量有上限

不兼容文件会给出明确报错（而不是空白图表），例如：

文件证据不足以判定为 vLLM-Ascend profiling 产物（累计证据权重 2 < 4）。
期望的产物包括：torch_npu 的 trace_view.json、kernel_details.csv、operator_details.csv、op_statistic.csv，
或 msprof 的 op_summary.csv / step_trace_time.csv，或上述文件所在的 *_ascend_pt 目录。

6. 测试与验证

node test/make-fixture.mjs      # 生成三个场景夹具（decode 通信受限 / prefill 计算受限 / Host 调度受限）
node test/all.test.mjs          # 运行全部用例（单进程，避免沙箱下的进程派生限制）
# 或分文件运行：
node test/parse-primitives.test.mjs   # CSV 词法 + 流式 JSON 扫描器 + 分类优先级
node test/protobuf.test.mjs           # proto wire 解码、字段映射、启发式识别与降级
node test/pipeline.test.mjs           # 真实 Ascend trace 片段（裸数组 + 十进制字符串 ts + 截断文件）
node test/analysis.test.mjs           # 三种瓶颈场景的定位/根因/方案/收益 + 报告渲染
node test/http.test.mjs               # 宿主 API 全流程（上传、路径、进度、导出、校验失败、越权、图表快照）
node test/web-dom.test.mjs            # 前端三模块真实渲染 + 控制器 init + CSS/ID 一致性
node test/client-bundle.test.mjs      # 浏览器插件包的加载、注册与降级

当前状态：88 个用例全部通过（CI 在 Node 22 与 24 上跑同一套，见 .github/workflows/test.yml）。

值得说明的验证强度：

测试夹具包含一份真实 Ascend trace 的截断前缀（来自 Ascend/mstt，见 test/fixtures/README.md），而不是全靠自造数据；
三个场景夹具分别对应三类瓶颈，测试断言"定位结论必须正确"（通信/计算/Host 各自成为主导瓶颈），而不是只断言"没报错"；
前端有一个自建的最小 DOM 环境，能真正跑 init() 与三个渲染器——这套测试在开发中抓到了"控制器缓存了不存在的元素 id 导致整页不渲染""中文类名导致建议卡片退化成未知元素"这类只有真实渲染才会暴露的问题；
端到端验证做过真实 DSH 启动：独立 profile 装载插件后，页面/静态资源/健康检查全部 200，浏览器半被 client-modules 收进 __DSH_BOOT__ 并从 /plugins/??<id>/client.js 成功加载，宿主注入的 __VLLM_ASCEND_PROFILER__ 出现在 shell 索引中；POST /api/jobs（按路径）解析 35,713 事件 → 报告导出 Markdown 43KB + 打印版 52KB（含图表快照）。

数据溯源审计（三块图到底是不是从上传的产物算出来的）

tools/audit-provenance.mjs 用一个已启动的实例 + 无头浏览器回答这个问题，28 项检查分三层：

# 1) 启动带插件的实例（§2），2) 启动带调试端口的无头浏览器（§3.9）
node tools/audit-provenance.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ `
  --fixture test/fixtures/host-schedule-bound --port 9222

A 上传链：走真实上传接口（POST /api/jobs 收集 → 分文件上传 → /start）解析真实产物，然后用独立写的 CSV 解析器重新求和 op_statistic.csv / kernel_details.csv，与页面数据逐算子比对（实测偏差 0.0000%）；同时校验文件血缘（每个文件的识别证据）、"大类 = 该大类算子之和"、占比合计 100%、证据指标与 KPI 同源、泳道行与事件全部来自产物；
B 变异链：改写产物里的一个耗时（例如把 trace_view.json 中 640 条 MatMulV2 事件翻倍）后重新上传，要求数字跟着变 —— 累计耗时 ×2.000、computeUs 增量与产物增量完全相等、候选证据按新数据重算；再单独改 CSV，验证"以 trace 为准 + 暴露 cross-check 偏差"；
C 渲染链：用 CDP 驱动真实页面切换数据集，读回画出来的东西：构成条占比、treemap 方块面积与标注 %、数据表前三行、流程节点数字、证据面板实测值、行动列表与收益合计、泳道图悬停卡片（名称/次数/均值），逐项与同一份视图模型 JSON 对齐；并确认改动产物后页面数字同步变化、无脚本异常。

最近一次结果：28/28 通过（三个场景数据集在页面上给出三套不同的构成条 / 分布图 / 推理链）。

7. 已知边界

阶段标签：Ascend 产物默认不含 Prefill/Decode 标签（step_trace_time.csv 的 Stage 除外）。未分开采集时，阶段划分为推断结果，报告中标注置信度；建议按 §3.5 分开采集。
大 trace：解析阶段按事件预算等距采样，视图阶段再按行预算投影；两者都会在页面与报告里说明，累计耗时优先取 CANN 统计表以保证占比可信。
CSV 多表不叠加：同一份设备耗时常常同时出现在 op_statistic.csv（按算子）、kernel_details.csv（按 kernel）与 operator_details.csv（按算子实例）里。插件只取其中一张表作为 CSV 口径（优先统计表），其余表作为证据列出；两张表相差 >20% 时告警，而不是把差异平均掉或相加。
绝对时间不混轴：CSV 的 Start Time 是设备绝对时间，trace 的 ts 是相对时间，二者不做同轴绘制；聚合按统一单位合并并给出 cross-check 偏差。
proto 解析：Ascend proto 无自描述 schema，默认启发式识别（低置信度），可用 protoFieldMap 精确指定字段号。
路由暴露：分析页面与其 API 位于 webserver 的公开路径下（与前端静态资源同级）。DSH webserver 默认绑定 127.0.0.1，因此仅本机可访问；若把 --host 暴露到网络，请自行加访问控制。
收益估算：由本数据集推导的收益给出推算过程；标注为"经验区间"的项（如量化加速比）不得当作承诺值。
不写盘：上传内容仅在内存中解析，解析完成后释放；数据集按空闲 TTL（默认 1 小时）过期。因此 GB 级产物推荐"按路径分析"。

8. 文档索引

docs/metrics-and-fields.md — 指标含义、计算公式、口径边界，以及每个 profiling 产物的字段说明
docs/analysis-logic.md — 五步推理链、全部门限取值依据、收益推算公式、如何提高结论可信度
产物格式调研附录（解析器假设的来源，每条结论带官方文档/源码引用）：
- docs/research/ascend-profiling-artifact-formats.md — 两类产物（Ascend PyTorch Profiler 与原生 msprof）的目录与文件清单、CSV 表头、trace 结构、陷阱
- docs/research/hccl-memcpy-profiling-report.md — HCCL 通信与 memcpy 的算子命名、Task Type 取值、字段级参考
- docs/research/hccl-research-notes.md — 上述结论的原始调研记录（含源码位置）
test/fixtures/README.md — 测试夹具的来源与第三方素材授权说明

9. 许可

MIT，见 LICENSE。运行时不打包任何第三方代码（零依赖，只用 Node 内置模块与浏览器原生 API）；仓库内仅有一份第三方测试夹具（来自 Apache-2.0 的 Ascend/mstt），来源与授权说明见 THIRD-PARTY-NOTICES.md。

vLLM-Ascend Profiler Analyzer

插件页面：http://127.0.0.1:<port>/vllm-ascend-profiler/

1. 它解决什么问题

trace_view.json 是裸 JSON 数组（不是 {"traceEvents": [...]}）、ts 是十进制字符串、导出中断时甚至缺少收尾括号；
Host/Device 不是靠 pid == "Host" 区分的，而是靠 process_name 元数据（Python / CANN / Ascend Hardware）；
CSV 表头在不同 CANN 版本之间漂移（Start Time(us) vs Task Start Time(us)、Type vs OP Type、Accelerator Core）；
step_trace_time.csv 表头不声明单位，实际写的是毫秒；
Prefill/Decode 阶段在产物里基本没有标签（唯一例外是 step_trace_time.csv 的 Stage 列）。

2. 安装

插件是零依赖的纯 ESM 包，只需要让 DSH profile 能解析到它。

方式 A：从 GitHub 安装（需要 pnpm）

dsh plugin --profile web add github:nutsDad/dsh-plugin-vllm-ascend-profiler

方式 A2：从本地目录安装（开发时）

dsh plugin --profile web add file:D:\path\to\dsh-plugin-vllm-ascend-profiler

方式 B：手工安装（没有 pnpm 时）

在 profile 目录建立链接（Windows 用 junction，Unix 用 symlink）：

$profile = "$env:DSH_HOME\profiles\web"
New-Item -ItemType Junction `
  -Path "$profile\node_modules\dsh-plugin-vllm-ascend-profiler" `
  -Target "D:\path\to\dsh-plugin-vllm-ascend-profiler"

编辑 $env:DSH_HOME\profiles\web\package.json（注意不要写成带 BOM 的 UTF-8，否则 DSH 读取清单会直接报 SyntaxError）：

{
  "dependencies": {
    "dsh-plugin-vllm-ascend-profiler": "file:D:/path/to/dsh-plugin-vllm-ascend-profiler"
  },
  "dsh": {
    "profile": {
      "bundles": ["@deepseek-ai/dsh-base", "@deepseek-ai/dsh-web-app", "dsh-plugin-vllm-ascend-profiler"],
      "patchReload": "live"
    }
  }
}

重启 dsh --profile web。启动日志会出现：

vllm-ascend-profiler: 分析页面位于 /vllm-ascend-profiler/（trace 解析、可视化与报告导出）

方式 C：只验证一个独立 profile（不影响正在使用的 GUI）

$env:DSH_HOME = "D:\tmp\.dsh-test"
dsh --profile demo --from-default-profile web --port 3099 --no-open

卸载

从 dsh.profile.bundles 中删除本包名（并删掉依赖与链接）即可完全卸载；插件不写任何持久化文件、不注册任何后台任务。

3. 使用

3.1 打开页面

侧边栏底部新增入口 「Profiler 分析」（浏览器半注册在 sidebar.footer.action 插槽，点击在新标签页打开分析页面）；
或直接访问 http://127.0.0.1:<port>/vllm-ascend-profiler/。

3.2 导入产物

三种方式，任选：

方式	适用场景	说明
拖拽/多选上传	常规 CSV + 中小 trace	多个文件作为一个数据集依次上传，页面显示字节级上传进度
打包上传	`*_ascend_pt` 目录整体	支持 `.zip` / `.tar.gz`（内存内解压，成员大小与数量有上限）
按路径分析	GB 级 `trace_view.json`	服务端流式读取，不占上传带宽；默认限制在会话工作区内

3.3 解析进度

3.4 三大模块

模块一 · Host / Device 算子执行泳道图

两组泳道：Host（CPU） 与 Device（昇腾 NPU），组内每个算子一行（默认按累计耗时降序，可切换调用次数 / 算子名 / 单次最长，行数可调 20/40/80/160）；
X 轴为时间轴（自动按 µs/ms/s 选单位），每根算子条是一次调用：起点=开始时间，宽度=持续时长；
颜色区分通信 / 计算 / 数据拷贝 / 调度 / 其他五类，图例本身就是筛选器（点击即隐藏/显示该类），Host / Device 两组可单独隐藏；
交互：滚轮滚动行、Ctrl/⌘ + 滚轮以光标为中心缩放（缓动过渡）、Shift + 滚轮或拖拽平移、双击重置、Esc 清除筛选、悬停显示算子卡片（算子名、开始时间、耗时、调用次数、累计/均值/p95、输入输出 shape、OP/Task Type、调用栈、rank/stream）、点击算子条筛选该算子并自动滚动到该行；
▶ 播放：时间游标按所选速度（1×/4×/12×）扫过整个窗口，游标扫到的算子条高亮 —— 用来直接回答"设备空闲时主机在做什么"；
视图抽样会明确显示「本行显示 N/M 个算子条」，累计耗时统计不受视图抽样影响。

模块二 · 耗时占比归因（两张图说完全部占比）

大类构成条：一条 100% 构成条按算子大类切分，段内直接标注占比，口径可切「设备侧 / 全部 / Host 侧」；点段或点图例即按该大类聚焦泳道图；
算子耗时分布图（treemap）：每个方块是一个算子，面积 = 耗时占比、颜色 = 大类，方块的排布同时表达"谁最大"（排序）与"属于哪一类"（层级）；点方块即筛选该算子；
维度切换：累计总耗时（找"次数多、总量大"的算子）↔ 单次执行耗时（找"单次就很慢"的算子）；方块数可调 12/20/30；
需要精确数字时展开「数据表」：调用次数、累计、均值、p95、占比与总计来源（trace 聚合 / CANN 统计表）及 cross-check 偏差。

模块三 · 优化行动（推理链即流程，图上只留数字）

瓶颈定位：四类候选（Host 调度 / NPU 计算 / 跨卡通信 / 数据拷贝）分别打分 0–100，柱状对比「全量窗口 / Prefill / Decode」三组判定；
量化证据：每个指标的实测值与其门限画成对比条——达门限=绿、未达门限=红、虚线=门限位置，点击任一指标可回到第 3 步按时序筛选同类算子；
根因推断：每条机理压缩成「触发数据 → 作用机理 → 影响」三段式链条，机理原文与现场确认方法在「依据」里；
优化行动：按高/中/低排序，每条一眼看到收益区间条（竖线=估算值，浅色=经验区间）与置信度，动作、验证方法、风险、关联根因在「依据 / 动作 / 验证」折叠项内；
预期收益：逐项收益条 + 保守/乐观合计，明确标注哪些是本数据集推算、哪些是经验区间，并说明多项优化的收益不可简单相加。

3.5 动效与可访问性

顶栏 「动效」开关（默认开，选择记在 localStorage）可一键关闭全部动画；
操作系统级 prefers-reduced-motion: reduce 同样会被尊重；
所有交互都有非动画的等价反馈（文字状态、aria-pressed、筛选标签）；
键盘：Esc 清除筛选 / 关闭弹窗，流程节点是 role="tab" 的可聚焦按钮（Enter 切换），treemap 方块与大类段可 Tab 聚焦并用 Enter 选中。

3.5 阶段口径（Prefill / Decode）

页面「阶段口径」可切换 自动推断 / 仅 Prefill / 仅 Decode 并重新分析。由于昇腾产物默认没有阶段标签，推荐做法是：

分别采集 prefill-only 与 decode-only 两个窗口（/start_profile → 只发长 prompt → /stop_profile，再单独采 decode），然后在页面上直接指定阶段；
若无法分开采集，插件会按步长分布推断（log 空间双峰），并在报告中标注置信度与推断依据；step_trace_time.csv 的 Stage 列优先级最高。

3.6 导出报告

Markdown：完整报告（含 ①–⑤ 全链路、门限比对明细、TopN 表、阶段指标、口径与告警）。若已导出过 PDF，图表快照会作为内嵌图片一并写入，文件自包含、可直接分发；
PDF：页面先捕获泳道图（完整采集窗口）、大类构成条与耗时分布图快照提交给服务端，然后打开打印优化版 HTML 并自动弹出打印对话框，选择"另存为 PDF"即可。不引入任何 PDF 库，保留矢量文字与可选中文本。

导出时若图表捕获失败（例如浏览器限制 canvas 导出），报告仍会正常生成，只在图表章节说明原因。

3.7 内置说明文档

3.9 界面预览

第 1 步 · 导入产物（拖拽上传 / 按路径分析 / 分阶段进度）

导入区

第 2 步 · 概览与定位：结论先行 —— 瓶颈横幅 + 四个关键指标 + 三条优先动作（带"查看方案"跳转）

概览与定位

第 3 步 · 时序取证：Host 组（紫=调度、绿=拷贝）与 Device 组（蓝=计算、橙=通信），图例即筛选器，工具栏含播放/缩放/排序/行数

泳道时序图

第 4 步 · 占比归因：大类构成条（按大类切开 100%）+ 算子耗时分布图（面积 = 占比、颜色 = 大类）

跨模块联动：点击第 4 步耗时分布图里的 MatMulV2 方块，第 3 步立即筛选到该算子并显示可关闭的筛选标签

联动筛选

第 5 步 · 优化行动：①→⑤ 流程节点只带一个数字，点节点切换下方图块

① 瓶颈定位：四类候选 × 全量 / Prefill / Decode 打分对比（未达门限的候选显示为 0）

瓶颈定位

② 量化证据：实测值 vs 门限（绿=达门限、红=未达门限、虚线=门限位置）

量化证据

④ 优化行动：每条一眼看到收益区间与置信度，依据 / 动作 / 验证 / 风险收进折叠项

优化行动

⑤ 预期收益：逐项收益条 + 保守 / 乐观合计

预期收益

完整页面长图见 09-full.png，深色主题见 11-dark-share.png。重新生成：

# 1) 启动一个带插件的临时实例（见 §2 方式 C），并让它持有若干数据集
# 2) 启动带调试端口的无头浏览器
msedge --headless=new --disable-gpu --user-data-dir=D:\tmp\edge --remote-debugging-port=9222 about:blank
# 3) 抓图（等待渲染与动画结束 → 逐区域截图 → 逐步骤截图 → 演示一次联动筛选）
node tools/capture-page.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ --out docs/screenshots --port 9222

4. 插件结构（符合 DSH 插件规范）

dsh-plugin-vllm-ascend-profiler/
├── package.json                 # 插件声明：main（host 半）+ exports["./client"]（browser 半）
│                                #   dsh.bundle.patch → cordis.patch.yml
│                                #   dsh.client { platform: "web" } → 被 dsh-client-modules 发现
├── cordis.patch.yml             # bundle patch：插入 id=vllm-ascend-profiler 的宿主行（含 config）
├── lib/
│   ├── index.js                 # 【宿主插件】路由注册、上传/任务/数据集、报告导出、索引注入
│   ├── client.js                # 【浏览器插件】手写 DSH client module，注册侧边栏入口
│   ├── http.js                  # 有界请求体读取、JSON/静态文件响应、限流日志
│   ├── store.js                 # 任务与数据集的内存存储（TTL + 容量上限）
│   ├── view.js                  # 视图模型投影（事件预算、行预算、契约稳定）
│   ├── docs.js                  # 指标口径 / 产物字段 / 使用说明内容
│   ├── parse/                   # ── 文件解析层
│   │   ├── sniff.js             # 产物识别与校验（证据权重、明确报错）
│   │   ├── archive.js           # zip / tar / gzip 内存解压（有界）
│   │   ├── jsonstream.js        # 流式 JSON 扫描器（裸数组、截断容忍、逐元素回调）
│   │   ├── trace.js             # Chrome trace 解析（Host/Device、B/E/M 事件、单位推断、采样）
│   │   ├── ascendcsv.js         # CANN/torch_npu CSV 解析（表头别名、单位、利用率列）
│   │   ├── csv.js               # CSV 词法（引号、BOM、分隔符、编码回退）
│   │   ├── protobuf.js          # proto/binary 通用 wire 解码 + 字段映射 + 启发式识别
│   │   └── index.js             # 解析编排、目录遍历、进度上报
│   ├── model/                   # ── 数据预处理层
│   │   ├── classify.js          # 算子分类（计算/通信/拷贝/调度）+ 名称归一
│   │   ├── dataset.js           # 数据集构建（泳道、聚合、重叠、空闲、利用率、排名）
│   │   ├── phase.js             # 步骤提取 + Prefill/Decode 归属（含置信度）
│   │   └── stats.js             # 区间并集/重叠、分位数、双峰切分
│   ├── analysis/                # ── 性能分析推理层
│   │   ├── index.js             # 五步链路编排（含阶段作用域与去重）
│   │   ├── bottleneck.js        # ① 定位 + ② 证据（门限打分）
│   │   ├── rootcause.js         # ③ 根因假设（vLLM-Ascend 机理库）
│   │   ├── recommend.js         # ④ 方案 + ⑤ 预期收益
│   │   └── thresholds.js        # 全部门限常量 + 取值依据
│   └── report/
│       ├── markdown.js          # Markdown 报告
│       └── print.js             # 打印/PDF 版 HTML
├── web/                         # 独立可视化页面（原生 Canvas/SVG，无第三方前端依赖）
│   ├── index.html               # 三大模块 + 导入区 + 说明文档
│   ├── styles.css               # 明暗主题（prefers-color-scheme）
│   ├── util.js  api.js          # 工具与 API 客户端（XHR 上传进度）
│   ├── gantt.js                 # 模块一：Canvas 泳道时序图
│   ├── diagram.js               # 图形基元：treemap / 构成条 / 门限对比 / 收益区间 / 推理链 / 根因链
│   ├── charts.js                # 模块二：占比与排行投影 + 数据表 + PNG 导出
│   ├── advice-view.js           # 模块三：①→⑤ 流程 + 单面板图块
│   ├── docs-view.js             # 说明文档渲染
│   └── app.js                   # 页面控制器
├── docs/
│   ├── metrics-and-fields.md    # 指标含义 + profiling 字段说明
│   ├── analysis-logic.md        # 分析推理链、门限表、收益推算公式
│   ├── research/                # 产物格式调研（带官方文档/源码引用）
│   └── screenshots/             # 界面截图
├── tools/capture-page.mjs       # 开发工具：DevTools 协议驱动无头浏览器抓图
└── test/                        # 86 个用例 + 场景夹具生成器 + 真实 trace 夹具

数据流

上传/路径 → 解压展开 → sniff 识别校验（不合格直接明确报错）
        → trace/CSV/proto 解析（流式 + 采样，进度上报）
        → buildDataset（分类、归一、泳道、聚合、阶段、重叠、空闲、利用率）
        → analyzeDataset（① 定位 ② 证据 ③ 根因 ④ 方案 ⑤ 收益）
        → buildViewModel（事件/行预算投影）→ 页面三模块
        → 报告导出（Markdown / 打印 HTML）

插件声明要点

宿主行：cordis.patch.yml 插入 id: vllm-ascend-profiler，inject: ['webServer'] 后注册一个前缀路由 /vllm-ascend-profiler，其下再分发页面、静态资源与 API；
浏览器半：package.json 的 dsh.client + exports["./client"]，被 @deepseek-ai/dsh-client-modules 扫描进 window.__DSH_BOOT__，通过 /plugins/<id>/client.js 提供；宿主半还会向 shell 注入 __VLLM_ASCEND_PROFILER__ 全局，因此浏览器半无需重复配置路由前缀；
降级安全：浏览器半只注册一个 UI 入口，且对 ctx.slots 缺失/异常做了保护——即使未来 shell 移除该插槽，也只会打印一条告警，不会导致浏览器启动失败；
可配置项（见 cordis.patch.yml 注释）：路由前缀、上传/内存上限、事件与行预算、数据集容量与 TTL、是否允许按路径分析、是否允许工作区外路径、峰值算力（把 FLOPs 换算成算力利用率）、proto 字段号映射（protoFieldMap）、多 rank 对齐方式、TopN、门限覆盖。

5. 支持的产物

产物	产出方	用途
`trace_view.json`	torch_npu Ascend PyTorch Profiler	泳道图与事件级聚合（Host + Device）
`kernel_details.csv`	torch_npu	设备侧 kernel 明细 + AI Core 流水指标（mac/mte*_ratio）
`operator_details.csv`	torch_npu	Host/Device 双侧算子耗时（Self/Total）
`op_statistic.csv`	torch_npu / msprof-analyze	算子聚合统计（交叉校验）
`op_summary*.csv`	msprof / MindStudio	算子实例明细（Task Type / Accelerator Core / Block Num）
`step_trace_time.csv`	torch_npu	逐步 Computing/Communication/Free 分解 + `Stage` 阶段列
`api_statistic.csv`	torch_npu / msprof-analyze	Host API 统计（计入 Host 调度开销）
`communication.json` / `communication_matrix.json`	msprof-analyze	集合通信统计与矩阵
`profiler_info_{Rank}.json`	torch_npu	采集元数据（设备、rank、并行、版本）
`.proto` / `.bin`	CANN	通用 wire 解码 + 启发式事件提取（置信度低，可用 `protoFieldMap` 精确映射）；未分帧的连续记录只提取首个可识别记录并明确告警
`analysis.db` / `msprof_*.db`	torch_npu / msprof	不直接解析，提示用 msprof-analyze 导出 CSV
`.zip` / `.tar.gz`	用户打包	内存内展开，成员大小与数量有上限

不兼容文件会给出明确报错（而不是空白图表），例如：

文件证据不足以判定为 vLLM-Ascend profiling 产物（累计证据权重 2 < 4）。
期望的产物包括：torch_npu 的 trace_view.json、kernel_details.csv、operator_details.csv、op_statistic.csv，
或 msprof 的 op_summary.csv / step_trace_time.csv，或上述文件所在的 *_ascend_pt 目录。

6. 测试与验证

node test/make-fixture.mjs      # 生成三个场景夹具（decode 通信受限 / prefill 计算受限 / Host 调度受限）
node test/all.test.mjs          # 运行全部用例（单进程，避免沙箱下的进程派生限制）
# 或分文件运行：
node test/parse-primitives.test.mjs   # CSV 词法 + 流式 JSON 扫描器 + 分类优先级
node test/protobuf.test.mjs           # proto wire 解码、字段映射、启发式识别与降级
node test/pipeline.test.mjs           # 真实 Ascend trace 片段（裸数组 + 十进制字符串 ts + 截断文件）
node test/analysis.test.mjs           # 三种瓶颈场景的定位/根因/方案/收益 + 报告渲染
node test/http.test.mjs               # 宿主 API 全流程（上传、路径、进度、导出、校验失败、越权、图表快照）
node test/web-dom.test.mjs            # 前端三模块真实渲染 + 控制器 init + CSS/ID 一致性
node test/client-bundle.test.mjs      # 浏览器插件包的加载、注册与降级

当前状态：88 个用例全部通过（CI 在 Node 22 与 24 上跑同一套，见 .github/workflows/test.yml）。

值得说明的验证强度：

测试夹具包含一份真实 Ascend trace 的截断前缀（来自 Ascend/mstt，见 test/fixtures/README.md），而不是全靠自造数据；
三个场景夹具分别对应三类瓶颈，测试断言"定位结论必须正确"（通信/计算/Host 各自成为主导瓶颈），而不是只断言"没报错"；
前端有一个自建的最小 DOM 环境，能真正跑 init() 与三个渲染器——这套测试在开发中抓到了"控制器缓存了不存在的元素 id 导致整页不渲染""中文类名导致建议卡片退化成未知元素"这类只有真实渲染才会暴露的问题；
端到端验证做过真实 DSH 启动：独立 profile 装载插件后，页面/静态资源/健康检查全部 200，浏览器半被 client-modules 收进 __DSH_BOOT__ 并从 /plugins/??<id>/client.js 成功加载，宿主注入的 __VLLM_ASCEND_PROFILER__ 出现在 shell 索引中；POST /api/jobs（按路径）解析 35,713 事件 → 报告导出 Markdown 43KB + 打印版 52KB（含图表快照）。

数据溯源审计（三块图到底是不是从上传的产物算出来的）

tools/audit-provenance.mjs 用一个已启动的实例 + 无头浏览器回答这个问题，28 项检查分三层：

# 1) 启动带插件的实例（§2），2) 启动带调试端口的无头浏览器（§3.9）
node tools/audit-provenance.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ `
  --fixture test/fixtures/host-schedule-bound --port 9222

A 上传链：走真实上传接口（POST /api/jobs 收集 → 分文件上传 → /start）解析真实产物，然后用独立写的 CSV 解析器重新求和 op_statistic.csv / kernel_details.csv，与页面数据逐算子比对（实测偏差 0.0000%）；同时校验文件血缘（每个文件的识别证据）、"大类 = 该大类算子之和"、占比合计 100%、证据指标与 KPI 同源、泳道行与事件全部来自产物；
B 变异链：改写产物里的一个耗时（例如把 trace_view.json 中 640 条 MatMulV2 事件翻倍）后重新上传，要求数字跟着变 —— 累计耗时 ×2.000、computeUs 增量与产物增量完全相等、候选证据按新数据重算；再单独改 CSV，验证"以 trace 为准 + 暴露 cross-check 偏差"；
C 渲染链：用 CDP 驱动真实页面切换数据集，读回画出来的东西：构成条占比、treemap 方块面积与标注 %、数据表前三行、流程节点数字、证据面板实测值、行动列表与收益合计、泳道图悬停卡片（名称/次数/均值），逐项与同一份视图模型 JSON 对齐；并确认改动产物后页面数字同步变化、无脚本异常。

最近一次结果：28/28 通过（三个场景数据集在页面上给出三套不同的构成条 / 分布图 / 推理链）。

7. 已知边界

阶段标签：Ascend 产物默认不含 Prefill/Decode 标签（step_trace_time.csv 的 Stage 除外）。未分开采集时，阶段划分为推断结果，报告中标注置信度；建议按 §3.5 分开采集。
大 trace：解析阶段按事件预算等距采样，视图阶段再按行预算投影；两者都会在页面与报告里说明，累计耗时优先取 CANN 统计表以保证占比可信。
CSV 多表不叠加：同一份设备耗时常常同时出现在 op_statistic.csv（按算子）、kernel_details.csv（按 kernel）与 operator_details.csv（按算子实例）里。插件只取其中一张表作为 CSV 口径（优先统计表），其余表作为证据列出；两张表相差 >20% 时告警，而不是把差异平均掉或相加。
绝对时间不混轴：CSV 的 Start Time 是设备绝对时间，trace 的 ts 是相对时间，二者不做同轴绘制；聚合按统一单位合并并给出 cross-check 偏差。
proto 解析：Ascend proto 无自描述 schema，默认启发式识别（低置信度），可用 protoFieldMap 精确指定字段号。
路由暴露：分析页面与其 API 位于 webserver 的公开路径下（与前端静态资源同级）。DSH webserver 默认绑定 127.0.0.1，因此仅本机可访问；若把 --host 暴露到网络，请自行加访问控制。
收益估算：由本数据集推导的收益给出推算过程；标注为"经验区间"的项（如量化加速比）不得当作承诺值。
不写盘：上传内容仅在内存中解析，解析完成后释放；数据集按空闲 TTL（默认 1 小时）过期。因此 GB 级产物推荐"按路径分析"。

8. 文档索引

docs/metrics-and-fields.md — 指标含义、计算公式、口径边界，以及每个 profiling 产物的字段说明
docs/analysis-logic.md — 五步推理链、全部门限取值依据、收益推算公式、如何提高结论可信度
产物格式调研附录（解析器假设的来源，每条结论带官方文档/源码引用）：
- docs/research/ascend-profiling-artifact-formats.md — 两类产物（Ascend PyTorch Profiler 与原生 msprof）的目录与文件清单、CSV 表头、trace 结构、陷阱
- docs/research/hccl-memcpy-profiling-report.md — HCCL 通信与 memcpy 的算子命名、Task Type 取值、字段级参考
- docs/research/hccl-research-notes.md — 上述结论的原始调研记录（含源码位置）
test/fixtures/README.md — 测试夹具的来源与第三方素材授权说明

nutsDad/dsh-plugin-vllm-ascend-profiler

vLLM-Ascend Profiler Analyzer

1. 它解决什么问题

2. 安装

方式 A：从 GitHub 安装（需要 pnpm）

方式 A2：从本地目录安装（开发时）

方式 B：手工安装（没有 pnpm 时）

方式 C：只验证一个独立 profile（不影响正在使用的 GUI）

卸载

3. 使用

3.1 打开页面

3.2 导入产物

3.3 解析进度

3.4 三大模块

3.5 动效与可访问性

3.5 阶段口径（Prefill / Decode）

3.6 导出报告

3.7 内置说明文档

3.9 界面预览

4. 插件结构（符合 DSH 插件规范）

数据流

插件声明要点

5. 支持的产物

6. 测试与验证

数据溯源审计（三块图到底是不是从上传的产物算出来的）

7. 已知边界

8. 文档索引

9. 许可

Community comments

nutsDad/dsh-plugin-vllm-ascend-profiler

vLLM-Ascend Profiler Analyzer

1. 它解决什么问题

2. 安装

方式 A：从 GitHub 安装（需要 pnpm）

方式 A2：从本地目录安装（开发时）

方式 B：手工安装（没有 pnpm 时）

方式 C：只验证一个独立 profile（不影响正在使用的 GUI）

卸载

3. 使用

3.1 打开页面

3.2 导入产物

3.3 解析进度

3.4 三大模块

3.5 动效与可访问性

3.5 阶段口径（Prefill / Decode）

3.6 导出报告

3.7 内置说明文档

3.9 界面预览

4. 插件结构（符合 DSH 插件规范）

数据流

插件声明要点

5. 支持的产物

6. 测试与验证

数据溯源审计（三块图到底是不是从上传的产物算出来的）

7. 已知边界

8. 文档索引

9. 许可

Community comments
