Origin Bridge
用自然语言驱动本机 Origin / OriginPro：
丢给它一个 .dat / .csv / Excel / 电化学工作站 .bin，
拿回一张发表级图片和一个能在 Origin 里继续编辑的 .opju 工程。

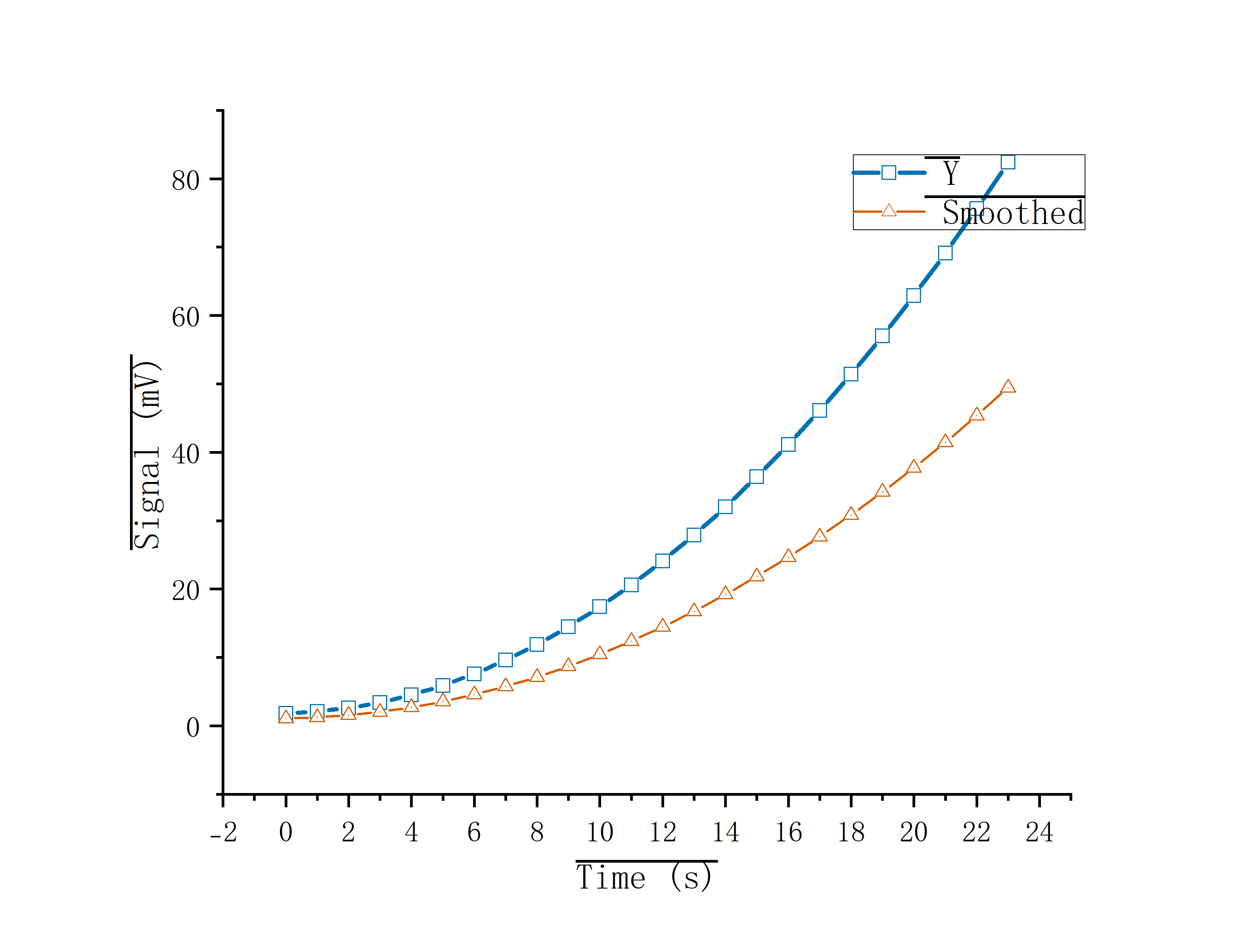

上图由测试套件自动生成：一次
origin_figure调用完成 导入 → 画图 → 配色 → 图例 → 导出 PNG + 保存 .opju。
为什么是它
市面上把 Origin 接进聊天的尝试，要么要求把数据上传到云端，要么是个 200 行的玩具。Origin Bridge 反着来：
- 数据不出本机。 没有 API key、没有云端组件，dsh 拉起一个本地 Python 进程，通过 OriginLab 官方的
originpro驱动你机器上的 Origin。 - 每一步都有证据。 Origin 的 X-Function 普遍"返回成功但什么都没发生"。这里画图后读回轴范围与数据跨度比对，导出后校验文件存在/体积/文件头魔数，样式逐项读回——读不回的进
failed列表，不会假装成功。 - 不是 74 个工具，是 25 个。 每个都有实测用途，工具描述里写着实测限制，模型不会踩坑。
- 不是玩具。 170–176 项自动化测试（本机带真实工作站 .bin 样本时 176）覆盖协议滥用、边界条件、坏句柄、真实数据文件；originpro 的十几个文档陷阱全部记录在案并绕开。
它能做什么
| 你说 | 它做 |
|---|---|
"把 D:\data\spectrum.dat 画成散点连线，X 轴 Time (s)，导出到 D:\out" |
origin_figure：导入 → 画图 → 轴标题 → PNG + .opju |
| "这两个文件画在一张图上，双 Y 轴" | origin_layer（右 Y 轴）+ origin_plot（往指定层画） |
| "给这条谱图加个图例，放右上角" | origin_legend（文字/位置/可见性全部读回） |
| "这组 EIS 数据拟合一下" | origin_fit（gauss / lorentz / voigt / expdec1… 预设，参数可固定） |
| "这是 CHI 工作站导出的 cv.bin" | origin_import 直接读二进制，电势轴按头部方法参数重建 |
| "做一张 XPS 图" | origin_chart_render（40 个科研预设：轴标题/图类型/建议拟合） |
| "热力图显示这个矩阵" | origin_matrix（heat_map / cmap / mesh / contline，Origin 自带图模） |
数据源支持：.dat .csv .txt .tsv（自动嗅探分隔符、GBK、BOM、多行表头、Fortran 指数、NA/-）、.xls .xlsx、以及头部为 80 F2 1B 00 的电化学工作站二进制 .bin。
安装
要求：Windows、Origin/OriginPro 2021 或更高（originpro 的硬性下限，实测 2018 不可用）、Python 3.10+。
cd C:\path\to\dsh-origin-bridge
python -m venv .venv
.\.venv\Scripts\Activate.ps1
pip install -r requirements.txt # 国内网络慢就加 -i https://pypi.tuna.tsinghua.edu.cn/simple
先确认能独立跑通（会自己拉起 Origin）：
.\.venv\Scripts\python.exe smoke_test.py # 97 项，看到 ALL GOOD 才算过
.\.venv\Scripts\python.exe edge_checks.py # 25 项边界
.\.venv\Scripts\python.exe test_asciiio.py # 24 项，不需要 Origin
.\.venv\Scripts\python.exe test_binio.py # 24 项起，不需要 Origin；有真实 .bin 时会跟厂商 .txt 逐点对账
挂进 dsh
自动（推荐，会先备份再写入）：
powershell -ExecutionPolicy Bypass -File .\install_dsh.ps1 -Profile desktop
手动：编辑 C:\Users\<你>\.dsh\profiles\desktop\cordis.patch.yml（先备份），在文件末尾追加：
- insert:
- id: mcp-origin-bridge
name: '@deepseek-ai/dsh-mcp-client'
config:
serverName: origin_bridge
transport: stdio
command: 'C:\path\to\dsh-origin-bridge\.venv\Scripts\python.exe'
args: ['-u', '-X', 'utf8', 'C:\path\to\dsh-origin-bridge\server.py']
env:
PYTHONIOENCODING: utf-8
PYTHONUNBUFFERED: '1'
failOnStartupError: false
toolCallTimeoutMs: 180000
然后彻底退出 dsh 再打开（配置只在启动时读一次）。新会话里说"列出 origin 开头的工具"应能看到 25 个 mcp__origin_bridge__origin_*。
三个必须对的点，都是踩过的坑：
- 必须以
- insert:开头。 直接写- id: 新名字是"覆盖下层已存在条目"的语法，对全新 id 会被 dsh 静默忽略——症状就是改了配置、重启了、什么都没发生。name:那行必须是@deepseek-ai/dsh-mcp-client（dsh 的 app 包里自带这个 loader），少了它条目不会被任何加载器接管。serverName只能是标识符：工具名是mcp__<serverName>__<tool>，写成origin-plot这种带连字符的名字会得到没法寻址的工具。
failOnStartupError: false别省：Origin 没装或卡在弹窗时，它保证 dsh 照常启动，只是那一次不注册工具。
装成市场插件（可选）：把整个目录放进 <DSH_HOME>\profiles\desktop\node_modules\dsh-origin-bridge\，仓库自带的 cordis.patch.yml 就是 bundle 层补丁；也可以用环境变量 ORIGIN_BRIDGE_HOME / ORIGIN_BRIDGE_PYTHON 覆盖路径。卡片图标与显示名来自 icon.svg 和 locale/*.json。
工具（25 个）
| 工具 | 用途 |
|---|---|
origin_status |
连接检查、Origin 版本、已开页面。动手前先调它 |
origin_read_file |
只解析文件不碰 Origin：编码、分隔符、表头行、每列长名/单位/有效行数；.bin 走另一条路线给出技术/点数/方法参数/轴来源 |
origin_import |
导入 .dat/.csv/.txt/.tsv/.xls/.xlsx/.wks 和工作站二进制 .bin，返回 ws-N 句柄和列清单 |
origin_write |
内联数据建表：窄表 columns={列名:[值…]}，宽表 headers+rows（一次写完） |
origin_formula |
给列设计算公式（Fx）做派生列，读回算出的行数与首末值 |
origin_plot |
单条或多条曲线；template 走 Origin 自带图模；graph+layer 往指定层画 |
origin_layer |
加层（右 Y 轴、上下多面板），返回 Origin 给这层起的名字作为证据 |
origin_legend |
图例：按列长名自动生成或写死，12 个位置，文字/可见性/坐标都读回 |
origin_style |
轴标题、对数轴、范围与步长、逐曲线颜色/线宽/符号形状/大小/填充/透明度，每项读回验证 |
origin_annotate |
图上文字标注与参考线（数据坐标） |
origin_matrix |
网格数据 → 矩阵 → 热力图 / 等高线 / 3D 彩色映射面（模板驱动） |
origin_fit |
linear（标准版可用）；预设 gauss/lorentz/voigt/expdec1/expdec2/sine/power/logistic/boltzmann/doseresp/cubic；或 nlfitsing+func |
origin_chart_presets |
40 个科研图表预设（XPS/XRD/UV-Vis/荧光/循环伏安/Arrhenius…） |
origin_chart_preset |
单个预设的完整约定：要哪些列、默认轴标题、建议拟合、轴向提示 |
origin_chart_check |
拿数据列名对预设做 dry-run，不碰 Origin |
origin_chart_render |
按预设一步出图（轴标题/图类型/图例/图片/opju） |
origin_export |
出图，带文件存在/体积/文件头校验，PNG 还回读宽高 |
origin_view |
把图渲染成小图以 MCP image content 回传给模型自己看 |
origin_save_project |
存 .opju（可编辑工程，不是截图） |
origin_open |
打开已有工程 |
origin_inspect |
读回页面/图层/曲线数与已分配句柄——改图前先看它，别猜索引 |
origin_close_pages |
清理攒下来的页面（长会话里这是"无效指针"的根因），支持 dry_run |
origin_labtalk |
逃生舱：原始 LabTalk + 强制读回 |
origin_exit |
关 Origin，可选先存盘 |
origin_figure |
主路径：导入→画图→轴标题→图例→图片+opju 一次完成 |
工作站 .bin 是怎么回事
那种头部以 80 F2 1B 00 开头、写着 Cyclic Voltammetry / A.C. Impedance / Amperometric i-t Curve 的文件（CHI660E 一类工作站导出），尾部是一个 float32 数组 = 测量通道（电流 A），电势轴不在文件里。
Origin Bridge 的做法：
- 从头部"数据起点前 600 字节"的参数块读 Init/High/Low E、步长、段数；
- 按"正向起步的三角波"重建电势轴，重建点数必须与文件点数完全相等才采信，否则退回
axis=none并说明原因，绝不拿错的 X 轴画图； - i-t / CA / CP 的时间轴直接由采样间隔展开；EIS 的频率表是另一套参数，明说拿不到，不猜。
这条重建规则对着厂商自己导出的 .txt 逐点核过：5 个文件、每个 600 点，电势和电流 0 处不符。
设计取舍
为什么不用 mcp SDK 的 stdio 传输。 SDK 建的是 asyncio ProactorEventLoop，其 self-pipe 在 Windows 上回落到 socketpair()（127.0.0.1 listen+connect+accept）。防火墙拦回环 accept 的机器上这一步永久阻塞 → initialize 永不返回 → 客户端等满 60 秒超时。server.py 用同步换行分隔 JSON-RPC，握手毫秒级，零事件循环依赖。
为什么返回句柄而不是 Origin 引用字符串。 [Book1]Sheet1! 这类引用对大小写、空格、活动页状态都敏感，写错了不报错只静默失败。引擎内部持有真实对象，把 ws-1 / gr-2 交给模型原样传回。
两条画图路径，各自实测过。 单 x/单 y 走 LabTalk plotxy——那是 Origin 工具栏自己的路径，主题、配色、自动缩放都对。多条曲线 / 指定层 / 指定模板走 layer.add_plot() + layer.rescale()：add_plot 不 rescale 就是 0..10 空轴，但 rescale 之后颜色/符号/线宽全部正确，且只有它能精确投到某一层——plotxy 给限定范围时返回 True 却画到别的页/层上去了。
为什么每次写入都读回。 plot() 读回轴范围和数据跨度比对，不符就报 plot_axis_degenerate；origin_export 校验文件存在、体积、文件头魔数；style() / legend() 每项读回，读不进的进 failed。
缺失值消毒。 Origin 用 -1.23456789e-300 表示 missing，直接吐给模型会被当成真实拟合参数。sanitize() 统一转成 null。
originpro 1.1.15 / OriginPro 2024 实测陷阱（维护者必读）
这几条都是文档和实际行为不一致，靠读 API 文档写会静默出错：
| 陷阱 | 实际行为 | 处置 |
|---|---|---|
lay.add_plot(...) |
返回 Plot 对象、不报错，但轴停在 0..10 的空图 | 只在 rescale() 之后使用，并用轴范围读回反证 |
plotxy 的 plot:= 代码 |
200 线、201 散点、202 线+符号、203 柱（不是常见的 201=line） | PLOT_CODES 常量，逐个导图目视确认 |
plotxy 往指定层画 |
给限定范围返回 True，曲线却不在目标层（甚至多出一层重叠轴） | 指定层一律用 add_plot + rescale |
add_layer(t) |
t=0 BottomXLeftY、1 TopX、2 RightY、3 LeftY、4 TopXRightY、5 BottomXRightY、6 Inset | LAYER_TYPES 名字表 + 读回 layer.name 当证据 |
plot.set_cmd("w=2.5") |
设线宽静默无效（get_float('line.width') 仍 0.5） |
用 set_float('line.width', v) 并读回比对 |
legend X-Function |
legend 1; 把图例写成 "111"；legend -s Graph1 写成 "Graph1Graph1Graph1"；legend -p br 不挪图例反而多出写着 "br" 的文本框 |
legend -r; 自动生成，文字走 layer.label('Legend').text，位置写 Legend.x/Legend.y（该层数据坐标，锚点是图例中心） |
obj.is_open |
含义是"没被最小化/隐藏"，不是"页面还存在" | close_pages 用关闭后重新枚举页面名单作为证据 |
op.pages() |
是生成器：迭代第二次静默返回空 | 一律 list(...) 落地 |
WSheet.set_formula(col, …) |
文档写 1-offset，实际 0-based；传 idx+1 在 SetStrProp 上抛 NoneType |
传 0-based idx，列不够先扩列 |
WSheet.from_list2(data) |
内层列表是列不是行 | write_block 内部转置 |
Axis.scale / lay.xscale |
setter 收 'log10'，getter 返回整数 2 |
SCALE_TYPES 映射后按整数比对 |
lt_exec('layer.x.title$="…"') |
返回 False；字符串赋值类 LabTalk 走不通 | 轴标题走对象模型 origin_style |
op.NLFit(name) |
区分大小写且无别名：Gauss 可用，gauss1/Linear/Quadratic/FRADA 直接抛 Invalid fitting function |
FIT_PRESETS 只收逐个构造成功的名字 |
op.path('p') |
返回工程所在文件夹，不是工程文件 | 自己用 _project_file 记录绑定 |
op.save(file) |
语义是 Save-As；绑定后再存同名返回 False（不是失败） | 同路径改用无参 op.save()，并比对 mtime |
| COM 线程亲和 | 连接必须在专用 COM 线程上建立；在 stdio 读线程上连接会跨 apartment 复用对象 | _resolve() 只查句柄表不碰 COM；有"图工具作为首个调用"的回归项守着 |
已销毁对象的 .name |
留下 C 层待处理异常，之后一个不相干的 len() 才炸成 SystemError |
句柄登记时顺手存页面名，清理句柄表不再回摸 COM |
| 桥坏到一定程度 | op.path() 抛 "returned a result with an exception set"，此时连 op.exit() 都跑不动；自动 detach()/attach() 会把可诊断的报错变成进程直接崩 |
不自愈，抛 connection_error 并写明要外部重启 Origin |
工作站 .bin 的数组布局 |
看着像两列（各 N/2），其实厂商 .txt 里那 600 行电流正好等于整个数组——只有测量通道 |
binio.py 按单通道 + 方法参数重建轴，点数相等做门禁 |
已知边界
originpro要求 Origin 2021+。实测 OriginPro 2018C：能连、能存空工程，但导入返回 0 行、add_plot直接打死连接器。- 非线性拟合需要 OriginPro 授权；标准版调
origin_fit(kind='gauss')会明确报fit_function_unavailable。 .bin只覆盖80 F2 1B 00头的工作站导出；EIS 的频率表在另一套参数里，所以.bin的 EIS 只有测量列。Gamry / Autolab / Pine 等其它厂商二进制没做，也不猜。- 图例位置是"按数据坐标摆放"，对数轴上分数位置会偏；没有"避让数据点"的智能摆放。
- 中文/网盘路径导出历史上不稳，导出建议 ASCII 本地路径。
- Origin 以管理员运行而 Python 不是（或反之）时 COM 连不上，两侧权限要一致。
- 长会话攒太多页面会让 COM 桥报"无效指针"。
origin_close_pages能清，根治是origin_exit后重连。 - 统计批处理（t 检验 / ANOVA / PCA / 生存分析）没有，originpro 本身也不提供。
- 无并发保护：两个会话同时驱动 Origin 会互相踩。
- 40 个图表预设只取元数据；预设自带的
render_template()会先op.new()——那会把用户正在编辑的工程整个丢掉，所以这里换成自己的渲染路径。
排障
| 现象 | 先查 |
|---|---|
| dsh 里看不到工具 | 配置是不是漏了 - insert:；name: 有没有写成 @deepseek-ai/dsh-mcp-client；有没有彻底退出重启 dsh；python server.py --tools 能否列出 25 个 |
connection_error |
Origin 是否 ≥2021；pip show originpro；任务管理器里 Origin64.exe 是否只有一个 |
import_empty |
先 origin_read_file 看结构；空格/多行表头已由自研解析器处理，走到这个报错说明文件本身没有数值行 |
com_timeout |
Origin 窗口是否卡在对话框/许可证弹窗 |
无效指针 |
页面攒太多：origin_close_pages，或 origin_exit 让它重开 |
| 图片没出来 | origin_inspect 看 plots 是否为 0；换 ASCII 路径 |
| 图是空的但没报错 | 看返回里的 proof_level；plot_axis_degenerate 会主动抛出 |
给维护者
dsh-origin-bridge/
├── server.py # 同步 stdio JSON-RPC，25 个工具的分发与 schema
├── originlab.py # 引擎：COM 专用线程、句柄表、每个操作及其读回验证
├── asciiio.py # 健壮的 ASCII 读取（分隔符嗅探 / GBK / 多行表头）
├── binio.py # 工作站 .bin：单测量通道 + 方法参数重建电势轴
├── templates_catalog.py # 40 个科研图表预设（纯元数据）
├── cordis.patch.yml # dsh bundle 补丁（serverName: origin_bridge）
├── install_dsh.ps1 # 一键装入 dsh（备份 + 写 profile 层 + 自检）
├── icon.svg # 卡片图标（scripts/make_icon.py 生成）
├── locale/*.json # dsh 卡片显示名与描述
└── *_test.py / smoke_test.py / edge_checks.py # 170–176 项测试
重新生成图标：python scripts/make_icon.py（只需要 numpy，PNG 由 stdlib 手写）。
商标声明与许可
本项目是独立的第三方工具，与 OriginLab Corporation 无关联、无合作、未获认可。Origin、OriginPro 为 OriginLab Corporation 的商标；本工具通过 OriginLab 官方公开发布的 originpro Python 包以正常方式使用其产品，未分发其任何二进制、图标或文档。
MIT © Origin Bridge Contributors
