它是唯一会「算」的视觉插件： 竞争的插件都只会「看」（通用看图问答）， vision_kit 在 VLM 输出之后加上一层确定性校验—— 三角形内角和 ≠ 180°、向量加法不匹配、矩阵维度不符、负值/越界， 任一触发就采样重试，重试耗尽后把 ✓ / ✗ 逐条返回给 agent，让它能发现 「VLM 读错数」而不是把错题当真。

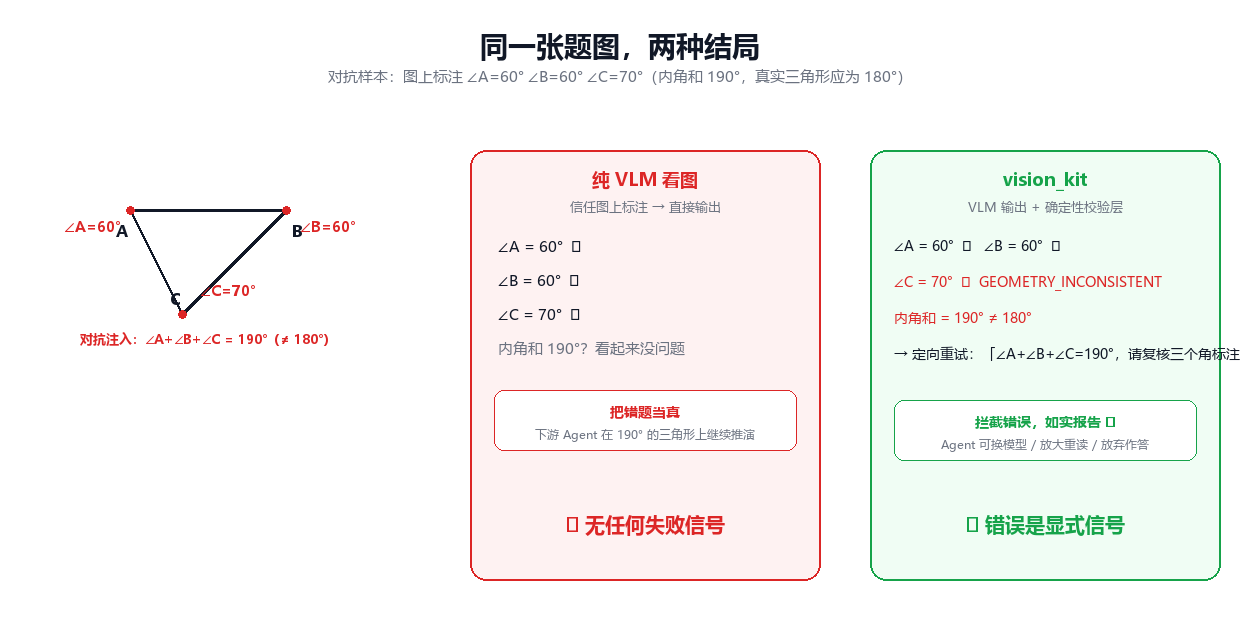

对抗样本：图上标注 ∠A=60° ∠B=60° ∠C=70°（内角和 190°）。纯 VLM 直接采信并输出；vision_kit 的校验层发现内角和 ≠ 180°，返回 ✗ GEOMETRY_INCONSISTENT 并定向重试——错误成为显式信号。

---

能力一览

能力	说明
结构化识别	提取向量 / 矩阵 / 坐标 / 角度 / 未知量等数字标注
图元 DOM	点 / 线段 / 角 / 圆 / 四边形 类型化图元（figures），引用完整性校验（端点/顶点/圆心/四边形顶点必须已定义）
维度一致性	同组向量 / 矩阵自动校验维度，发现漏数自动采样重试补齐
几何自洽校验	三角内角和、向量加法、矩阵乘法维度、线段长度 vs 端点距离、三角形不等式、勾股定理、圆定理（圆上点到圆心距离=半径、直径对直角）、相似三角形、平行四边形对边相等、函数图对称轴、负值/值域 —— 纯逻辑，零外部依赖

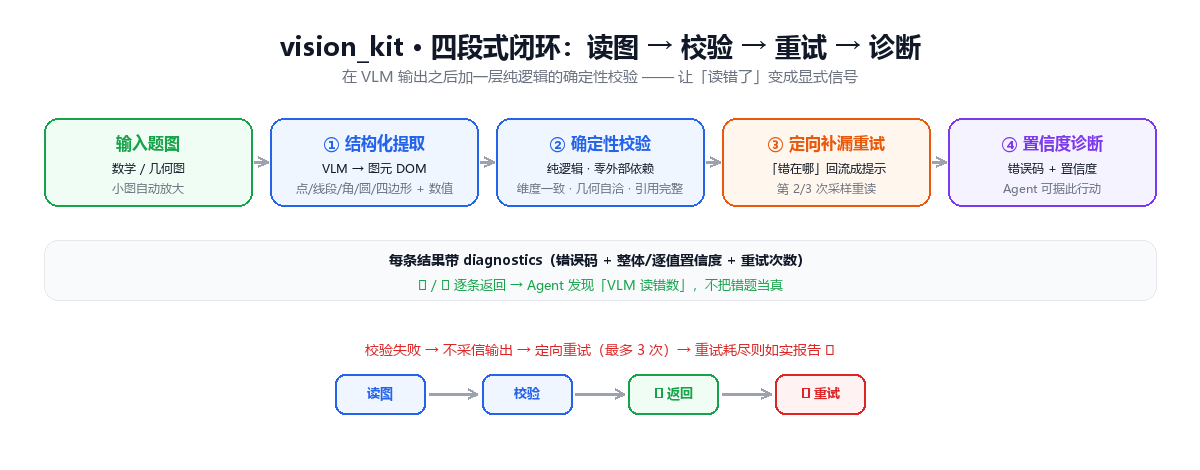

定向补漏重试	校验失败的具体规则（维度/角度和/向量加法/边长…）回流成定向重试提示，第 2/3 次采样重试带着「错在哪」去读图
置信度 / 诊断	每条结果带 diagnostics：错误码（DIMENSION_MISMATCH / GEOMETRY_INCONSISTENT / NO_NUMERIC_CONTENT…）+ 整体/逐值置信度 + 重试次数，agent 可据错误码行动
图像预处理	小图自动放大（保证数字清晰）、超大图 2×2 带重叠分块后合并再校验（跨块向量/几何关系不丢失）；describe 超大图自动分块描述
渲染回写	抽取结果用 PIL 还原成 PNG（round-trip），供人 / 模型目视比对抓幻觉
TikZ 输出	DOM → 可编译 LaTeX/TikZ 片段（--tikz），题图可"照着重建"用于排版/复刻
统计图 → 数据表	柱状 / 折线 / 饼图 → 类别 + 系列数值，带长度对齐 / 百分比求和≈100 / 非负校验（--mode stats）
基准 + 回归快照	benchmark/ 三套基准：12 张合成题图（数值准确率/召回/幻觉/一致性/几何自洽/重试率，--baseline 量化校验层增益）+ 6 张对抗注入集（矛盾标注，校验层防护率）+ 12 张困难集（扰动图，补漏重试价值）；tests/snapshots/ 数值级回归，CI 自动比对
多端接入	同一个引擎多端复用：DSH 插件 / opencode 插件 / MCP / CLI

---

🤏 怎么选：describe 还是 extract？

vision_kit 的两个工具分工不同，选对才能发挥各自优势：

场景	推荐工具	说明
非数学/几何图（照片、场景图、流程图、电气/电路示意图、通用图片问答）	describe	只看图返回自然语言描述/回答问题，泛化能力强，不会硬套结构
带数值标注的数学题图（向量 / 矩阵 / 点坐标 / 角度 / 长度 / 未知量）	extract	结构化提取 + 维度一致 + 几何自洽校验，是它最擅长的
想两者都要	both	先描述全貌，再结构提取

几个需要知道的边界：

• extract 是"数学图专用"，它强制按向量/矩阵/坐标输出结构。对没有这类结构的图（如电气布局、UI、照片），模型可能为凑格式而编造不存在的向量——这种情况请改用 describe。
• describe 不看结构，适合通用看图；但对带精确数字标注的题图，它不会做维度/几何校验，拿不到可信的结构化结果。
• 判断一张图"算不算数学题图"：画面上是否要精确读出成组的数字序列（向量、矩阵、坐标、角度）。是 → extract；否 → describe。

一张（黑底）电气原理图测试：describe 能准确识别三相电源、PLC、各类开关/端子；若用它跑 extract，因图中无向量/矩阵标注，可能得到编造的假向量——这正是"非数学图请用 describe"的典型场景。

---

对比：为什么是 vision_kit

插件 / 项目	定位	vision_kit 的差异
dsh-vision (view_image)	通用看图问答	✅ 唯一做结构化数学/几何图的结构输出
dsh-tool-see-image (see_image)	通用看图	✅ 有维度校验、几何自洽、补漏重试
dsh-plugin-deepeye	通用看图	✅ 有确定性自洽校验，非纯描述
dsh-vision-toolkit	OCR / UI 还原	✅ 面向数学标注，校验数值自洽

一句话：「读图 + 几何自洽校验」的组合目前无人做。vision_kit 把校验放在 VLM 输出之后—— 纯逻辑、可测试、可评测，不依赖特定的视觉模型能力。

---

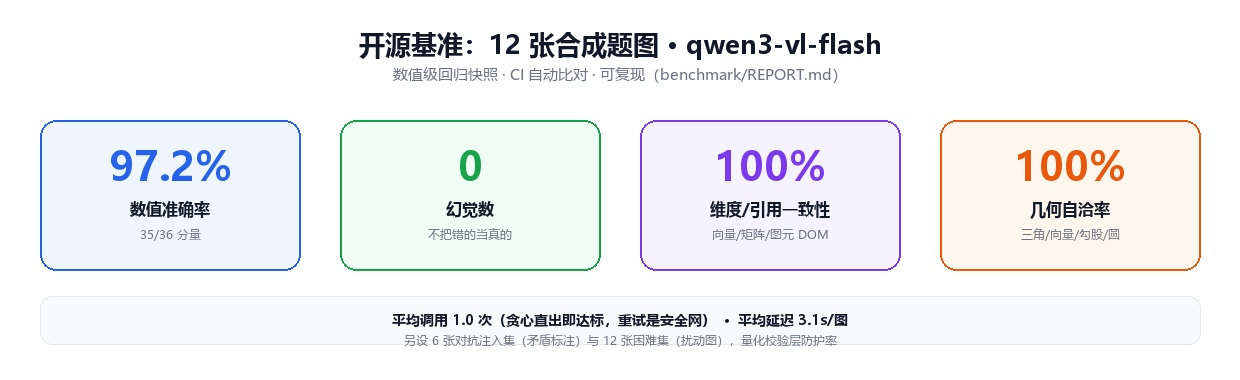

📊 基准数据（12 张合成题图 · qwen3-vl-flash）

首份真实基准已发布（benchmark/REPORT.md，可复现）：

指标	值
数值准确率	97.2%（35/36 分量）
召回	10/10 标注名
幻觉数	0
维度/引用一致性率	100%
几何自洽率	100%
平均调用次数	1.0（无重试，贪心直出即达标）
平均延迟	3.1s/图

唯一未满分项 tri_sides_01：顶点 C 坐标（3.879→5.9 级读数偏差）未精确命中 GT， 但几何自洽校验全部通过（偏差在容差内）——这正是"不把对的说错"的设计。 --baseline 基线对比显示：这批简单合成图上确定性层是安全网（防止漏数/幻觉被当真）， 而非分数助推器；在更复杂的真实题图（模糊/密集标注）上，补漏重试的收益会显现。

---

🤔 第一次用，先确认这几点

1. 拿视觉模型的 Key（阿里云百炼 / DashScope） 推荐模型 qwen3-vl-flash 来自阿里云百炼。去 dashscope.console.aliyun.com 注册/登录阿里云 → 开通百炼 → 创建「API Key」（SK- 开头）。所有使用方式（CLI / MCP / 插件）都只需要这一个 Key。

2. 三种接入方式，先跑通哪一个？

• 只想快点看效果 → 用「命令行 CLI」（最直接，一条命令出结果）。
• 想让 opencode 的 agent 能看图 → 用「opencode 视觉插件」（推荐给开发）。
• 想在自己写的 Python 脚本里调用 → 用「快速开始（Python API）」。

下面按「CLI → opencode 插件 → DSH 插件」顺序介绍，按需跳到你需要的章节即可。

3. 工作在哪个目录？ 仓库根目录就是 vision_kit 的包根（见 pyproject 的 package-dir）。请在克隆下来的仓库根目录运行命令与放置图片， 这样 python -m vision_kit.* 和 test_figure.png 才能被找到。

---

快速开始（Python)

💡 推荐视觉模型：qwen3-vl-flash —— 阿里云百炼（DashScope）开箱即用的轻量多模态视觉模型， 对中文数学/几何题图里的数字标注识别稳定，速度与成本兼顾。vision_kit 已针对 OpenAI 兼容协议 做了参数化调用， 直接通过环境变量指定即可，无需改代码。 若你更喜欢智谱的 glm-4v-flash：把 VISION_API_BASE 换成 https://open.bigmodel.cn/api/paas/v4、VISION_MODEL 换成 glm-4v-flash， 并记得把 VISION_MAX_TOKENS 同步改回 1024（glm-4v-flash 上限是 1024，见下方「参数调优」）。 下面示例默认使用 DashScope（阿里云百炼）兼容端点。

# 克隆后，在仓库根目录执行
pip install -e .            # 安装（openai / pillow / mcp）
export VISION_API_KEY=你的Key    # 填你在阿里云百炼创建的 SK- 开头 Key
# 下面两个是可选默认值（官方 DashScope 端点 + qwen3-vl-flash），不设也能用：
export VISION_API_BASE=https://dashscope.aliyuncs.com/compatible-mode/v1   # 可选
export VISION_MODEL=qwen3-vl-flash                                        # 可选

from vision_kit import VisionClient

client = VisionClient(api_base="https://dashscope.aliyuncs.com/compatible-mode/v1",
                      api_key="你的Key", model="qwen3-vl-flash")
text = client.describe("题目图.png")            # 渲染文本（供 LLM 注入）
data = client.describe_structured("题目图.png") # 结构化 dict

需要先安装吗？

vision_kit 把仓库根目录映射为包根（pyproject.toml 的 package-dir: vision_kit = "."）。 有两种使用方式，按需选一种即可：

• 推荐（CLI / MCP 最省事）：pip install -e . 安装一次，之后任意目录都能 python -m vision_kit.*。
• 也可以不安装：把仓库目录加入环境变量 PYTHONPATH 后直接 import vision_kit（DSH 插件的 visionKitDir 就是这么用的）。

两者二选一即可，不必都做。 若既没安装、又没设 PYTHONPATH，python -m vision_kit.cli 会报"找不到模块"。

---

命令行（供插件 / 脚本调用）

python -m vision_kit.cli 题目图.png --mode describe   # 自然语言描述 / 问答
python -m vision_kit.cli 题目图.png --mode extract    # 结构化识别（JSON）
python -m vision_kit.cli 题目图.png --mode both
python -m vision_kit.cli 统计图.png --mode stats      # 统计图 → 数据表（类别/系列数值）
python -m vision_kit.cli 几何图.png --mode extract --type geometry   # 图型专用提示词模板
python -m vision_kit.cli 几何图.png --mode extract --tikz            # 附带可编译 TikZ 片段
# 或安装后：vision-kit-cli 题目图.png --mode extract

输出单行 JSON：{"ok": true, "mode": "extract", "result": {...}}，失败时 {"ok": false, "error": "..."} 且退出码 1。 凭证读取环境变量 VISION_API_KEY / VISION_API_BASE / VISION_MODEL / VISION_TIMEOUT / VISION_MAX_TOKENS（与 MCP 服务器一致）。

试着跑一下（最快验证）

# 在仓库根目录（这样能找到自带的 test_figure.png）
python -m vision_kit.cli test_figure.png --mode extract

注意：test_figure.png 是本仓库自带图。用全局插件 / 在自己项目里跑时，工作区里没有它， 请换成你自己的图片路径，或先 cd 到仓库根目录再跑。图片路径按当前工作目录解析。

---

opencode 视觉插件（推荐）

给 coding agent 一双“眼睛”：无需切换多模态模型，任意文本模型也能看图。

提供两个工具

工具	作用
vision_describe	看一张图，返回中文描述，或回答关于图的具体问题（传入 prompt）
vision_extract	结构化识别图中的数字标注：向量 / 矩阵 / 坐标 / 角度，带维度校验与补漏重试

安装

插件是放在插件目录的 JS 文件，opencode 启动时自动加载（无需改配置）：

# 前提：先克隆本仓库，并使用仓库根目录的 .opencode/plugins/vision-kit.js

# 项目级（只在该项目生效）：先创建目标插件目录（若不存在）再复制
mkdir -p <你的项目>/.opencode/plugins
cp .opencode/plugins/vision-kit.js <你的项目>/.opencode/plugins/

# 全局（所有项目生效）：
mkdir -p ~/.config/opencode/plugins
cp .opencode/plugins/vision-kit.js ~/.config/opencode/plugins/

上面的 cp 需要在仓库根目录执行。若只想要插件、不用整个库，直接拷贝那个单文件即可， 插件运行时会调用 python -m vision_kit.cli，所以目标机器仍要能 import vision_kit（见「要不要 pip install」）。

凭证（按优先级）

1. 环境变量 VISION_API_KEY / VISION_API_BASE / VISION_MODEL / …
2. opencode 配置 mcp["vision-kit"].env（全局 ~/.config/opencode/opencode.json 或项目 .opencode/opencode.json，即 opencode.example.json 中的写法）

无需重复填 Key：只要你的 opencode 配置里已有 vision-kit MCP，插件自动复用同一组凭证。

到底该在哪儿填 Key？一张表说清（避免到处都填乱）：

你要用	该在哪儿配	说明
opencode 插件	opencode 配置 mcp["vision-kit"].env 的 VISION_API_KEY	插件自动复用，最省事
CLI / MCP 服务器	环境变量 VISION_API_KEY（或 opencode.json env）	运行前 export 或写在 env
DSH 插件	vision.config.json 的 apiKey	见下方 DSH 章节

三处配同一个 Key 即可，不必每处都填；按你实际用的接入方式配对应那一个地方就够。

实现方式

插件不重复实现任何视觉逻辑：调用 python -m vision_kit.cli，完全复用本项目的图片预处理、结构化识别、维度校验、补漏重试与超大图分块。插件本身只负责路径解析（相对路径基于会话目录）、凭证注入与结果格式化。

试一下

opencode run "用 vision_describe 看一下 test_figure.png，告诉我图里有哪些向量"
opencode run "用 vision_extract 提取 test_figure.png 中的结构化数据"

test_figure.png 是本仓库自带的一张向量题示例图，在仓库根目录。 用全局插件 / 在别的工作区跑时，请换成你自己图片的绝对路径。

---

opencode MCP 服务器

python -m vision_kit.mcp_server   # 或安装后：vision-kit-mcp

通过 opencode.example.json 接入 opencode（DashScope qwen3-vl-flash 示例）。

---

DeepSeek Harness 视觉插件

与 opencode 版同源的 DSH 固定 Cordis 插件（dsh-plugin/vision-kit.dsh.js）， 给 DSH 的任意文本模型一双“眼睛”：注册 vision_describe / vision_extract 两个模型工具， 通过 python -m vision_kit.cli 复用本项目的全部视觉逻辑。 vision_extract 额外把 几何自洽校验 结果（geo_checks）返回给模型：三角形内角和、向量加法关系、 矩阵乘法维度、负值等，任一不通过会触发采样重试，重试耗尽后逐条展示 ✗ 不通过，让文本 agent 能察觉"读数自相矛盾"而非盲信。

首次配置（必须）

DSH 插件从仓库根的 vision.config.json 读取视觉凭证。出于安全考虑，这个文件不会被项目分发，需要你在自己机器上创建一份：

# 在仓库根目录
cp vision.config.example.json vision.config.json
# 然后编辑 vision.config.json，填入：
#   apiKey      —— 你在阿里云百炼创建的 SK- 开头 Key（必填）
#   python      —— （建议）你的 python.exe 绝对路径
#   visionKitDir—— 本仓库根目录的绝对路径（插件据此定位 cli.py 与 vision.config.json）

• 模板 vision.config.example.json 不含密钥，可放心参考。
• ⚠️ vision.config.json 保存的是你的 API Key，参考项目配置即可，不要把它分享/上传。
• 插件自动定位项目目录：优先读 VISION_KIT_DIR 环境变量，其次由插件文件自身位置推导 （本文件位于 <仓库根>/dsh-plugin/vision-kit.dsh.js，仓库根即上一级目录），再回退到当前工作目录探测。

安装与启用（固定插件，重启后保留）

本插件现在是 DSH 固定插件：作为组合行写进 $DSH_HOME/profiles/web/cordis.patch.yml， 随 DSH Web 部署启动自动挂载、重启后保留，不需要每次 cordis_define 重新定义：

# $DSH_HOME/profiles/web/cordis.patch.yml
- insert:
    - id: vision_kit
      name: 'file:///D:/libs/vision_kit/dsh-plugin/vision-kit.dsh.js'

• name 必须是 file:// URL 形式：原始 Windows 路径 D:\... 会被 Node ESM loader 当作 d: scheme 拒绝。
• 插件文件是 CommonJS 模块（module.exports），工具通过 ctx.tools.register(...) 全局注册， 挂载后所有会话立即可用（新开会话生效；已打开的会话可在下次启动后看到）。
• 等价的手动 overlay 写法见 dsh-plugin/cordis.yml（dsh web --patch 用）。
• 修改插件代码后需要重启 dsh web（编辑 patch 文件本身可触发热重载）。

路径

image_path 支持相对路径（基于调用方会话工作区）或绝对路径。

样例图的模型说明（重要）

README 各处"试一下"用的 test_figure.png 识别结果，是按默认模型 qwen3-vl-flash（DashScope）标定的。 不同视觉模型对同一张图的抽取可能有细微差异，若你换成 glm 等，结果可能不完全一致，属正常现象。

试一下

用 vision_describe 看一下 test_figure.png，告诉我图里有哪些向量
用 vision_extract 提取 test_figure.png 中的结构化数据

test_figure.png 在本仓库根目录。用全局插件 / 在别的工作区跑时，请换成你自己图片的绝对路径。

---

环境变量

变量	必填	默认
VISION_API_KEY	是	-
VISION_API_BASE	否	https://dashscope.aliyuncs.com/compatible-mode/v1
VISION_MODEL	否	qwen3-vl-flash
VISION_TIMEOUT	否	60
VISION_MAX_TOKENS	否	8192（qwen3-vl-flash 上限）
VISION_KIT_DIR	否	无。DSH 插件项目目录 + PYTHONPATH；插件优先读它定位项目，未设置则自动探测/按模板引导配置

参数调优建议

环境变量与引擎常量已给出合理默认值，大多数场景无需改动。若你有特定需求，可按下面调整：

关于 max_tokens

• 默认 8192 是 qwen3-vl-flash 的上限。视觉结构化输出通常是短 JSON（向量/矩阵/说明）， 实际用量往往只有几百到一两千 token —— 所以即使调小到 1024~2048 也极少截断，还能稍微降成本。
• 若一次要返回很大的矩阵、或图内文字很多，担心被截断，就保留 8192；需要更多才另说。
• ⚠️ 换模型时务必同步改这个值：推荐默认按 qwen3-vl-flash（上限 8192）， 若改用智谱 glm-4v-flash，其上限 只有 1024，用 8192 会直接报参数超限 —— 记得 VISION_MAX_TOKENS=1024。

针对不同使用倾向

你的诉求	建议调整	说明
更准（容忍慢）	VISION_TIMEOUT 调大，如 120	图片预处理+补漏重试+分块可能较慢，超时太紧会误判失败
更省成本	VISION_MAX_TOKENS 调到 1024~2048	结构化输出普遍够用，可减少付费 token 溢出浪费
图很小/字很密	调大引擎 MIN_DIM（engine.py，默认 1000）	小图自动放大，放大得越足数字越清楚
超大图（会分块）	调小引擎 MAX_TILE_SIDE（默认 1600）	块越小单模型压力越小，但块变多、开销变大
补漏更彻底	调大引擎 MAX_ATTEMPTS（默认 3）	维度/几何校验不通过时重试次数，越多越稳但越慢

环境变量（VISION_*）通过 CLI / MCP / opencode 插件的 env 直接改即可，无需动代码； 引擎常量（MIN_DIM / MAX_TILE_SIDE / MAX_ATTEMPTS 等）在 engine.py 顶部修改后重新调用即可。

---

开发

pip install -e ".[dev]"
pytest              # 单元测试（tests/）
ruff check .        # 代码质量

# 基准（2.1）：重新生成题图（确定性，无需 API）
python benchmark/generate_images.py           # 主集 + 对抗集 + 困难集
# 跑评测（需要 VISION_API_KEY）：逐图指标 + REPORT 榜单
python benchmark/eval.py --limit 3            # 快速试跑
python benchmark/eval.py                      # 主集全量 → REPORT.md
python benchmark/eval.py --subset adv         # 对抗注入集 → REPORT_ADV.md（校验层防护率）
python benchmark/eval.py --subset hard        # 困难集 → REPORT_HARD.md（扰动下补漏重试价值）
python benchmark/eval.py --baseline           # 额外跑单次直出基线，对比校验层增益
# 回归快照（2.4）：记录/比对真实模型输出基线（需要 VISION_API_KEY）
python benchmark/eval.py --update-snapshots
pytest tests/test_snapshots.py               # 数值级回归比对（离线自动跳过）

项目结构

vision_kit/
├── __init__.py       # 包入口，导出 VisionClient（__version__ = 0.3.0）
├── client.py         # VisionClient：放大预处理 / 结构化 / 分块合并校验 / 定向重试 / 渲染回写 / 内容寻址缓存
├── engine.py         # 识别引擎：提示词、参数化调用、定向重试（失败规则→提示）、超大图分块合并再校验
├── figure.py         # FigureData：图元 DOM（含圆上点/四边形）+ 向量/矩阵解析 + 维度/引用校验 + 几何校验 + 分块合并 + 渲染回写 + TikZ
├── geometry.py       # 几何自洽校验：三角内角和 / 向量加法 / 矩阵维度 / 线段长度 / 三角形不等式 / 勾股 / 圆定理 / 相似 / 平行四边形 / 函数对称 / 负值（纯逻辑）
├── stats.py          # 统计图 → 数据表（4.3）：类别/系列数值 + 长度对齐/百分比求和/非负校验 + 重试
├── prompts.py        # 场景化提示词模板（4.1）：geometry / function / vector / statistics
├── cli.py            # 命令行 JSON 入口（--mode describe|extract|both|render|stats，--type/--tikz/--render）
├── mcp_server.py     # opencode MCP 服务器（stdio；describe_image / structured / stats）
├── benchmark/        # 2.1 基准：合成题图 + 对抗注入集 + 困难集 + ground_truth* + eval.py（--subset/--baseline，产出 REPORT*.md）
├── tests/snapshots/  # 2.4 回归快照基线（真实模型输出，数值级比对）
├── opencode.example.json
├── vision.config.example.json   # DSH 插件配置模板（不含 Key，可直接用）
├── vision.config.json           # 本机视觉凭证（由模板复制后填写，属本地文件，不随项目分发）
├── .gitignore          # 已排除 vision.config.json 等本地文件
├── dsh-plugin/
│   ├── vision-kit.dsh.js       # DeepSeek Harness 固定视觉插件（CommonJS 模块）
│   └── cordis.yml              # 等价 overlay（dsh web --patch 用；固定安装见 $DSH_HOME/profiles/web/cordis.patch.yml）
└── .opencode/
    └── plugins/vision-kit.js   # opencode 视觉插件（见上文）
