dsh-cad-preview

在 DSH 右侧栏里直接查看 3D 模型。打开文件树里的 .step、.stl 这些文件，侧栏里就是一个可以旋转、缩放、剖视的几何体，不用切到别的软件。

支持的格式

格式	解析方式	说明
.step .stp	OpenCascade（WASM）	B-rep 离散：读实体、曲面与单位
.iges .igs	OpenCascade（WASM）	同上
.brep .brp	OpenCascade（WASM）	OCCT 原生 BREP
.stl	three.js STLLoader	二进制与 ASCII 均可
.3mf	three.js 3MFLoader	按 OPC 包解析
.obj	three.js OBJLoader	只取几何，忽略材质
.ply	three.js PLYLoader	ASCII 与二进制均可

打开文件后，顶栏会显示：文件大小 · 包围盒尺寸（mm）· 三角面数 · 解析耗时。

大模型不会拖住界面

.step 这类 B-rep 文件要交给 OpenCascade 才能算出形状，而这一步是同步、一口气跑完的，内存需求能到 GB 级。DSH 的右侧栏和聊天界面共用同一个渲染进程，因此这段计算如果放在页面主线程上，会把整个界面按住不放。

预览器把它放进了 Web Worker：页面 bundle 里没有 CAD 内核，内核只存在于 lib/client.worker.js。由此得到：

• 解析期间界面照常响应，可以继续滚动、切换标签；
• 关掉标签页即刻释放内核内存；
• 取消解析直接终止线程，不必等它跑完；
• 坏文件最多烧掉它自己那个 Worker。

安装

前置只有 DSH 本身，没有其它依赖。预览器会挂到它能找到的侧栏上：

你的环境	挂到哪里
装了 dsh-better-sidebar	注册成它的文件查看器（.step 等直接开标签页）
只有 DSH 自带侧栏	注册进 DSH 自带的文档预览
两者都有	两处都注册，互不影响

从 npm 安装（推荐）

dsh plugin --profile web add dsh-cad-preview

从 GitHub 安装

dsh plugin --profile web add https://github.com/RichardYZLu/dsh-cad-preview

请用完整的 HTTPS 地址，不要写成 github:RichardYZLu/dsh-cad-preview 简写：pnpm 会把简写解析成 git+ssh://，没配 GitHub SSH key 的机器会直接 Permission denied (publickey) 装不上。

装完重启 DSH Desktop，插件的两半都在启动时挂载。

升级：地址后面加 #<tag> 可锁定版本（例如 https://github.com/RichardYZLu/dsh-cad-preview#v0.3.5）；不带 # 则跟随默认分支上的最新提交。

卸载

dsh plugin --profile web remove dsh-cad-preview

操作

鼠标 / 触控板：

• 左键拖动旋转
• 右键拖动（或 Shift + 左键）平移
• 滚轮缩放；触控板与触屏支持双指缩放

工具条与快捷键：

按钮	快捷键	作用
线框	W	隐藏面，只画结构线
Z/Y 轴向上	U	在 CAD（Z 向上）与图形（Y 向上）两种约定之间切换
网格	G	地面网格 + 坐标轴
适配	F	重新框选模型，不改变当前视角
重置	R	模型重新居中落地 + 全部进画面 + 视角回到初始

右下角三根带字母的彩色箭头（红 X / 绿 Y / 蓝 Z）是方向指示器，随视角实时旋转，用来看清模型自身坐标系的朝向。

外观

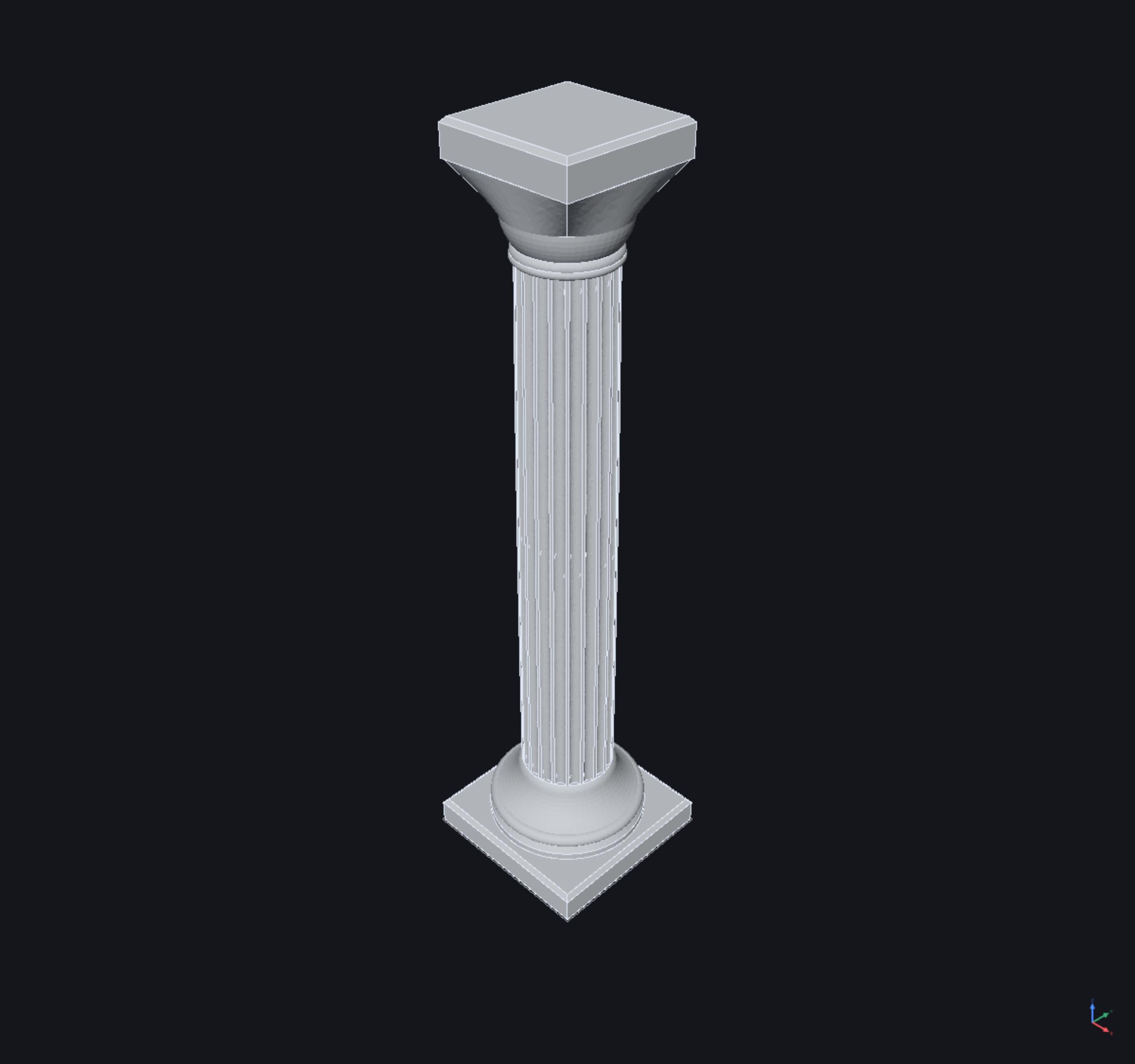

默认外观是 ao+strong：环境光遮蔽压暗接缝，再用 30° 结构线勾出块面 —— CAD 的块面结构主要靠明暗差读出来。本页最上面那张就是默认外观。

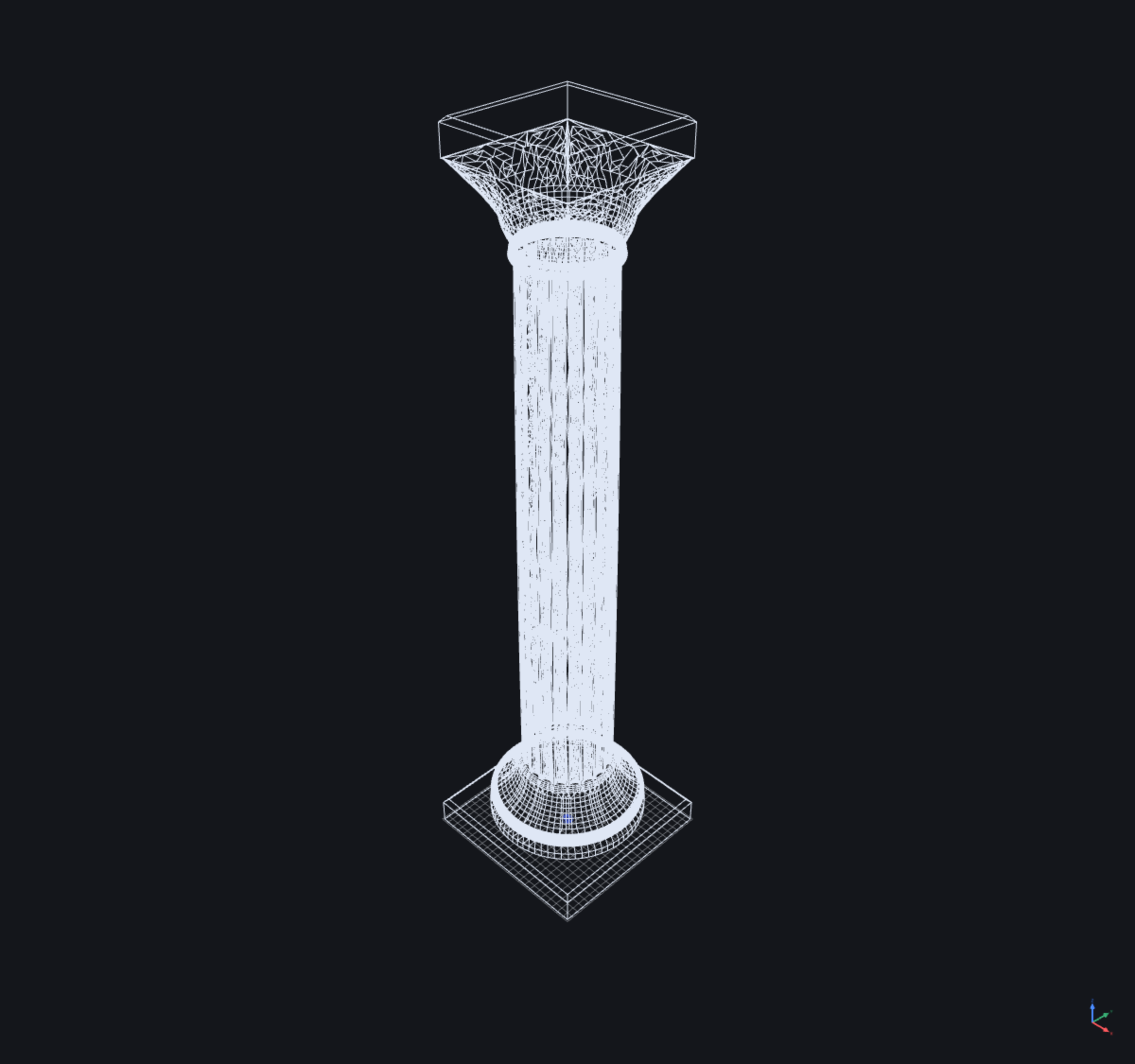

点工具条的「线框」切到 lines：隐藏面、只留结构线，并把提取阈值降到 1°，这样圆柱侧面的折边也能保留下来。

两张图都是真实模型的实际渲染（罗马柱，柱身凹槽与柱础、柱头的曲面），由 scripts/make-screenshots.mjs 生成，可以重新复跑。

常见问题

通过隧道 / 局域网域名访问时全是 403

插件内部的几条路线都带 Host 信任栅栏，默认只认 loopback。用 dsh.example.com 这类域名打开 GUI 时，需要把这个域名加进信任列表：

# profile 的 cordis.patch.yml
- id: cad-preview
  name: dsh-cad-preview
  config:
    trustedHosts:
      - dsh.example.com
    maxModelBytes: 8589934592

信任名单每次请求都会重新收集，并且已经给 /api、/sidebar 放行过的域名会被自动继承——通常只要在 DSH 那边配过一次，这里就不用再配。被拒绝时，响应体会直接写出是哪个域名被挡下、该改哪个配置项。

界面上的提示是什么意思

提示	含义	处理
CAD 内核下载失败：…	7.6 MB 的 OpenCascade 内核没取到（网络中断等）	点「重试」；插件本身也会自动重试一次
这个环境没有 Web Worker…	当前页面没有 Worker，主线程解析被刻意拒绝	在正常的 DSH 窗口里打开
网格太大（… 超过上限 12000000）	三角面数超过上限	导出时简化模型，或只预览局部
CAD 解析已取消	关标签页 / 切换文件导致的中断，属正常路径	无需处理
CAD 解析线程出错：…	解析线程的脚本没加载到，或线程内异常	确认版本 ≥ 0.3.2 后重装

许可

MIT。lib/occt-import-js.wasm 打包了 occt-import-js（MIT）与 OpenCascade Technology（LGPL-2.1 + OCCT exception），许可全文随包提供：lib/THIRD-PARTY-NOTICES.md。

---

要改这个插件、或了解内部实现与设计取舍，见 DEVELOPMENT.md；发布流程见 PUBLISHING.md。
