dsh-visualizer

Name: Moses14159/dsh-visualizer
Author: Moses14159

一个不改动 DSH 源码的外部插件：让模型在对话流里边生成边渲染可视化内容——流式 SVG/HTML 组件，以及结构化图表（ChartSpec → echarts）。

这是什么

在 DSH（DeepSeek Harness）的对话里，让模型直接生成可视内容，安全地渲染到对话流中：

结构化图表——visualize 工具的 spec，用 echarts 渲染（折线 / 柱状 / 面积 / 饼图 / 散点）。
SVG / HTML 组件——模型写了 svg / html 围栏，逐 token 流式渲染到沙箱 iframe；也可用 visualize 的 widget 参数整件交付。

它复用 DSH 已有的 assistant/chunk 与 tool/call + tool/result 事件，不改 DSH 源码。

特性

两类产物、三条交付路径：visualize(spec) 出图表；正文 svg / html 围栏流式出组件；visualize(widget) 出完整组件。
流式渲染：复用已有 assistant/chunk 事件拿到逐 token 输出，组件随文本流逐帧更新。
双端校验：host execute 与客户端折叠共用同一套纯函数解析器（chartspec / widget），模型漂移不会静默通过。
安全隔离：组件代码原样插入 sandbox="" iframe + CSP default-src 'none'，无 sanitizer 可绕过。
渲染体验：图表主题采样 --dsw-alias-* 令牌；SVG 按固有宽高比自适应高度；卡片带「适应 / 1.5× / 2×」缩放与状态徽标（生成中 / 已截断 / 完成）。
优雅降级：任何校验 / 渲染失败都不留空白、不抛错——退回普通代码块或 JSON 卡。
纯函数、可测试：核心逻辑均为无 DSH 依赖的纯模块，97 个单测在 Node 里独立跑。

效果一览

真实对话截图（DSH Web 客户端内渲染）：

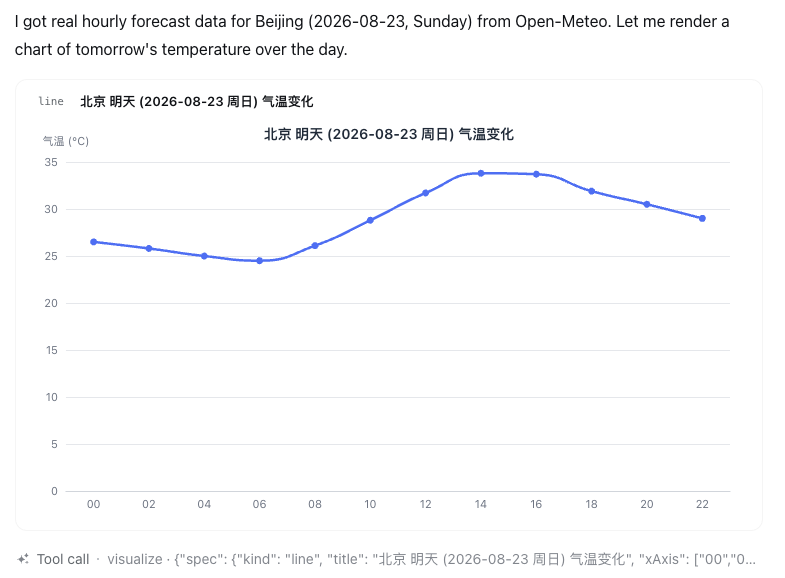

_{结构化图表 · visualize(spec) → echarts（主题跟随 DSH）}

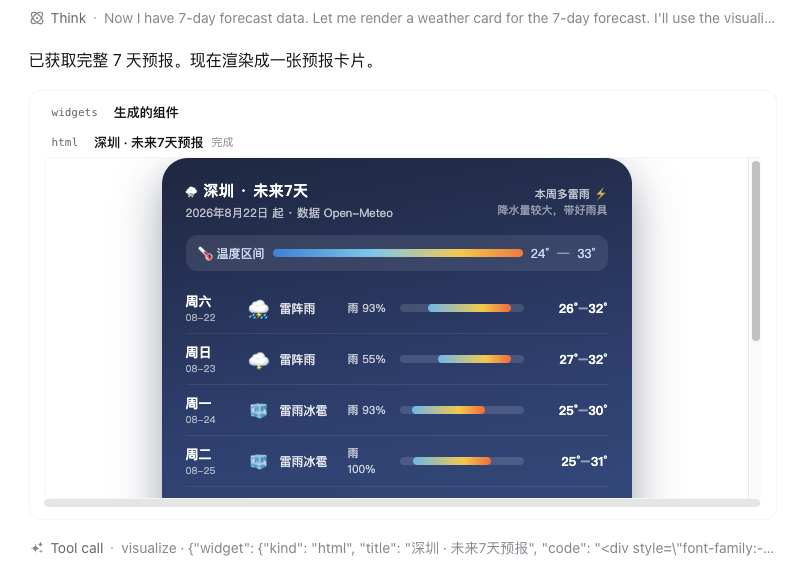

_{组件 · visualize(widget) → 沙箱 iframe}

更多渲染示例（由插件自身代码渲染生成）：

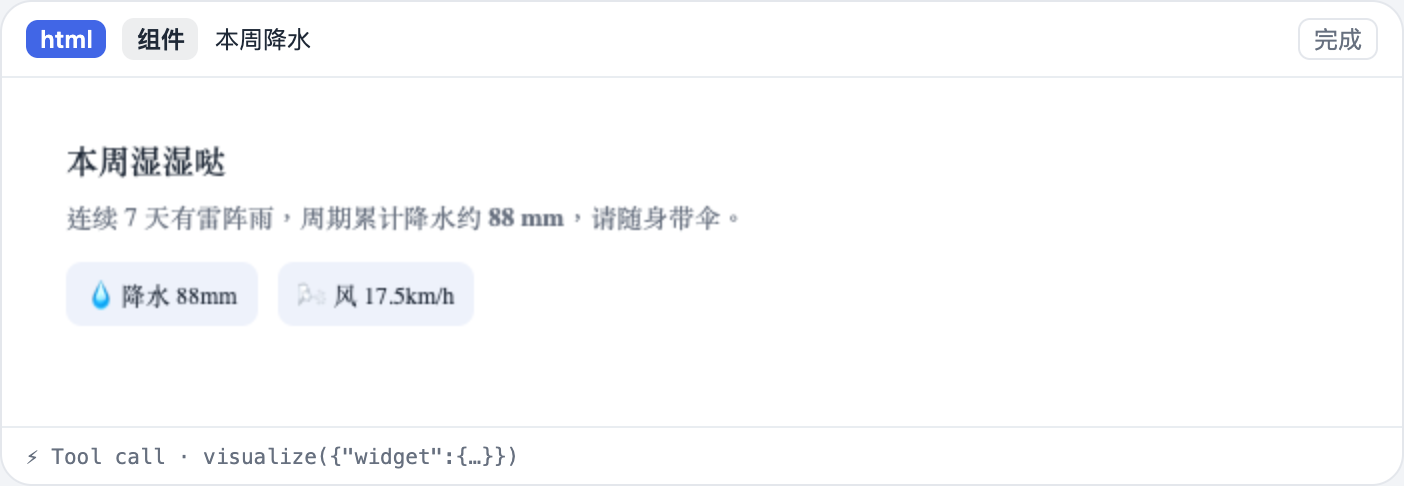

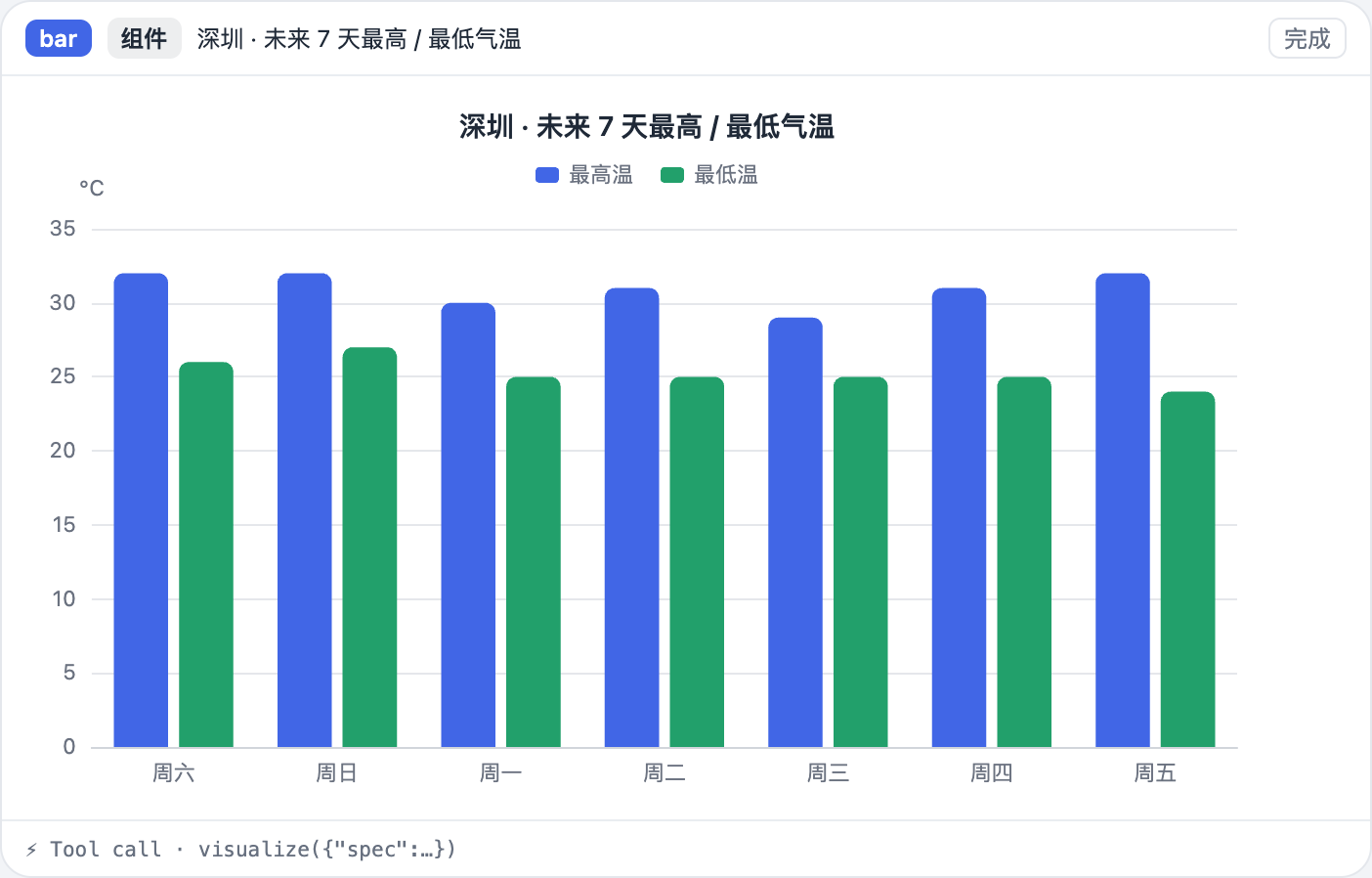

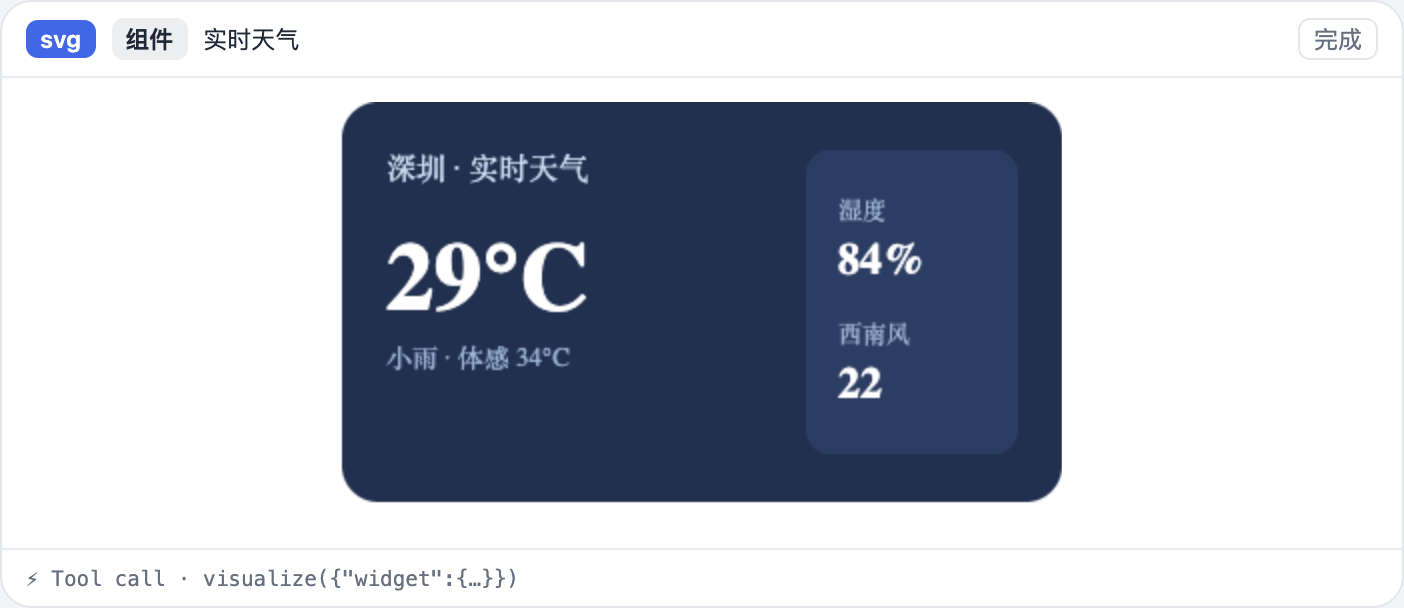

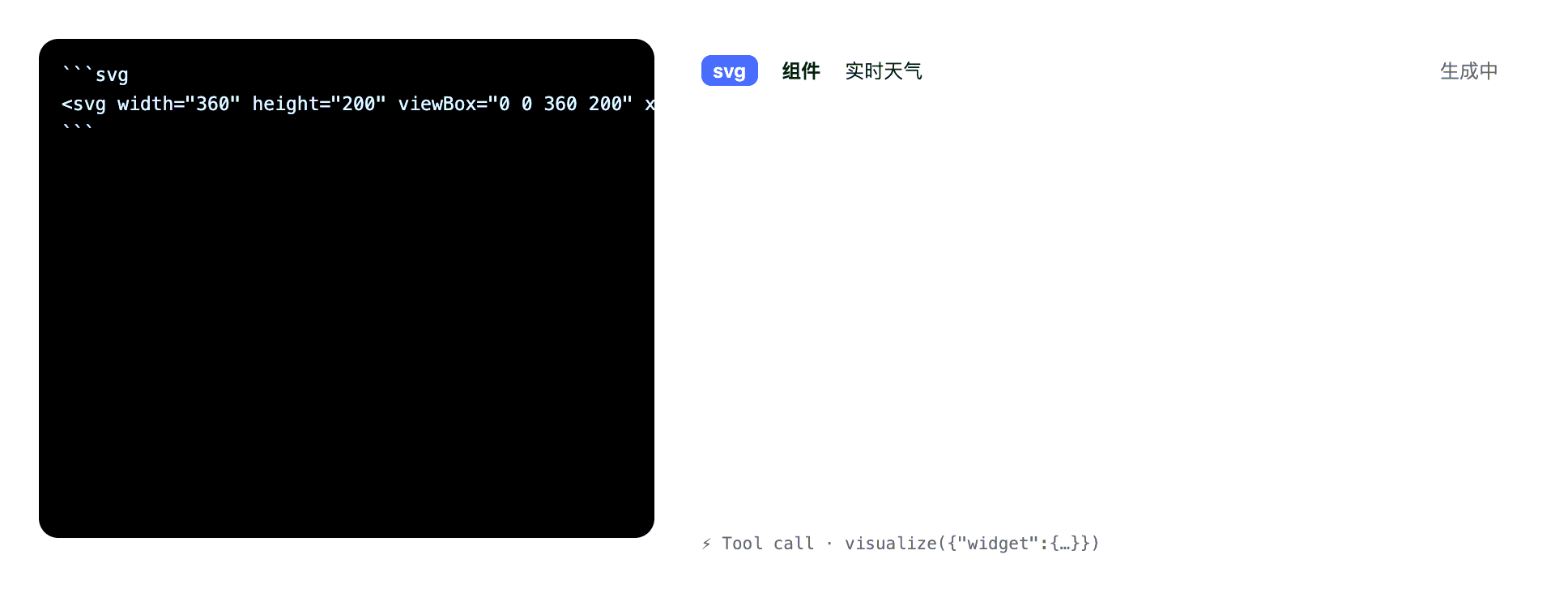

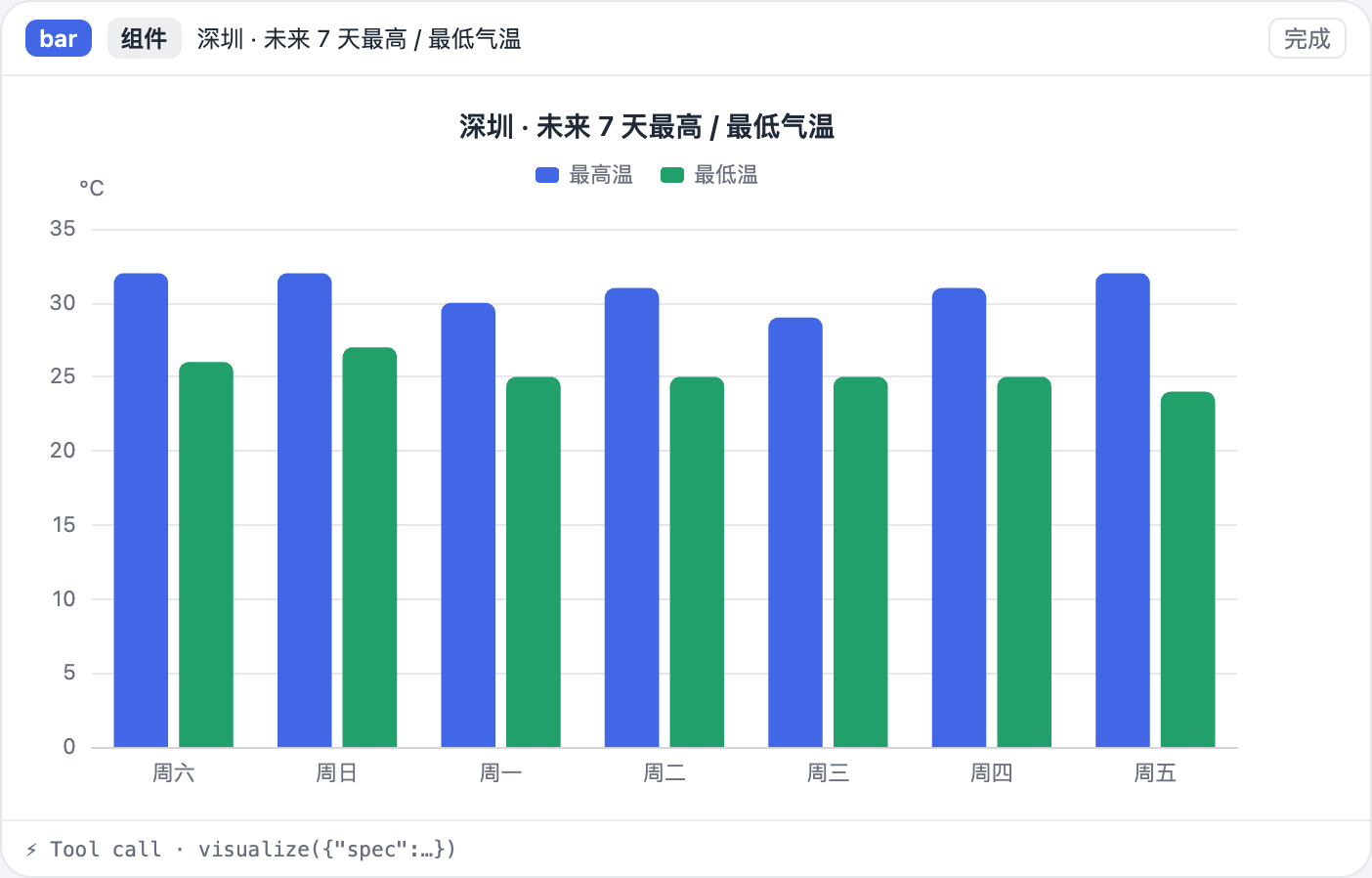

_{左：柱状图 · 右：SVG 组件 · 下左：HTML 组件 · 下右：流式渲染（```svg 围栏逐 token 边生成边更新）}

安装

从 GitHub 直接安装（推荐，构建产物已入库）：

dsh plugin --profile web add github:Moses14159/dsh-visualizer

也可以先克隆、再从本地路径安装：

git clone https://github.com/Moses14159/dsh-visualizer.git
dsh plugin --profile web add /path/to/dsh-visualizer

从 Git 安装的插件会在安装时通过 prepare 脚本构建。pnpm 为安全起见会拦截构建脚本，若它提示授权，把对应的 allowBuilds 键加到 profile 的 pnpm-workspace.yaml 后再执行即可。

待 dsh-visualizer 发布到 npm 后，也可以用裸名安装：dsh plugin --profile web add dsh-visualizer。

需要本机已安装 DSH（deepseek-harness）并能启动 dsh web。依赖 DSH 的 @deepseek-ai/dsh-client-runtime、@deepseek-ai/dsh-llm、@deepseek-ai/dsh-tools（见 peerDependencies）。

用法

安装后，在对话里告诉模型即可：

说「用 visualize 画个图」→ 模型调用 visualize 工具传 spec；
说「写一个 SVG 徽章 / HTML 组件」→ 模型在正文直接流式输出 svg / html 围栏，生成过程中即可看到逐帧渲染；
模型也可用 visualize 传 widget 参数整件交付（经 host 校验、持久化、可重放）。

工具载荷

visualize 二选一：

// 结构化图表
{ "spec": {
    "kind": "bar",                    // bar | line | area | pie | scatter
    "title": "深圳 · 未来 7 天气温",
    "xAxis": ["周六", "周日", "周一", "周二", "周三", "周四", "周五"],
    "yName": "°C",
    "series": [{ "name": "最高温", "data": [32, 32, 30, 31, 29, 31, 32] }]
} }

// SVG / HTML 组件
{ "widget": { "kind": "svg", "code": "<svg ...>…</svg>", "title": "卡片标题" } }

流式围栏

```svg
<svg width="360" height="200" viewBox="0 0 360 200" xmlns="…">
  …逐 token 边生成边渲染…
</svg>
```

示例

在对话里直接这样说，就能看到效果（这些图取自真实对话）。

生成一张天气卡片

帮我生成一张深圳现在的天气卡片

模型会调用 visualize 传 widget（HTML），渲染成沙箱组件卡片：

_{visualize(widget) · 沙箱 iframe 渲染的 HTML 卡片}

画一个折线图

用 visualize 画一张北京明天 24 小时的气温变化图

模型会传 spec（line），用 echarts 渲染：

_{visualize(spec) · echarts 渲染（主题跟随 DSH）}

边生成边渲染（流式）

写一个深圳实时天气的 SVG 卡片

模型会在正文写 ```svg 围栏，边生成边渲染：

_{正文 ```svg 围栏 · 逐 token 流式渲染}

一次要多种

同时画一张柱状图、一张饼图，再写一个天气卡片

模型会多次调用 visualize，分别产出图表与组件，在对话流里排开。

💡 提示：以上示例要求模型已加载 visualize 工具（安装插件后即注册）。若模型没有主动用该工具，直接描述你想要的内容即可，它会优先调用 visualize。

架构

架构图

两条交付路径

产物	触发	会话事件	折叠	渲染
结构化图表	`visualize(spec)`	tool/call + tool/result	`visualizer-chart`	echarts
组件（整件交付）	`visualize(widget)`	tool/call + tool/result	`visualizer-widget`	沙箱 iframe
组件（流式）	正文 `svg /` html	`assistant/chunk`	`visualizer-widget`（逐帧更新）	沙箱 iframe

为什么这个形态可行（源码级事实）

assistant/chunk 是已存在的会话事件家族：agent-loop 把每个 StreamChunk 落盘为 { turn, step, chunk }，Web 客户端的流式文本正是折叠这些事件得来的——插件复用同一事件流即可拿到逐 token 输出，无需新增 host 侧事件家族。
conversationEvents 是 cordis Service，外部插件可 inject；visualizer-widget 与内置 assistant-step 并行折叠同一批 assistant/chunk 事件，互不干扰。
conversation.chat.node 是 keyed slot（replaceRisk: 'none'），外部插件按字符串名注册 { key: 'visualizer-chart' | 'visualizer-widget' } 即增量贡献。
ChatNodeViewProps / ConversationNodeDefinition / ChatNodeDataMap 都是纯类型，构建期擦除，不触发客户端 bundle 的纯度门。
确定性：match 只读当前事件；同一 Context 每个事件携带或独立推导同一稳定 id（step:<turn>:<step> / widget:<callId>）；update 按日志 seq 折叠，可重放。

安全边界

层	处理
模型 → spec / widget	host `execute` 用 `parseChartSpec` / `parseWidgetSpec` 校验；非法载荷拒绝执行（工具报错）
正文流 → widget	客户端 `WidgetScanner` 只认行首 `svg /` html 围栏；组件代码不做标记校验（流式中任意字节都可能是合法前缀），安全边界在渲染侧
session log → 客户端	Definition 的 `update`/`fallback` 对结果文本再次解析；`assistant/message` 全文是冷回放的恢复源
渲染（组件）	双层隔离：iframe `sandbox=""`（禁脚本/同源/表单/弹窗/导航，opaque origin）+ srcdoc 注入 CSP `default-src 'none'`；代码原样插入，无 sanitizer 可绕过
渲染（图表）	ChartSpec 是纯数据 → echarts `setOption`；无 HTML/SVG 注入面

任何校验 / 渲染失败都降级（不渲染该节点 / 围栏仍以普通代码块显示 / JSON 卡），绝不让对话流出现空白行或抛错中断。

载荷上限

图表：≤ 8 个 series、≤ 500 个点、标签 ≤ 120 字符；
组件：单件 ≤ 128 KB（UTF-8）、每节点 ≤ 12 件 / 总计 ≤ 512 KB，超限截断或省略并显示「已截断」徽标。

开发

pnpm install
pnpm test        # 纯函数单测（97 用例）
pnpm typecheck   # tsc --noEmit
pnpm build       # tsdown：host + replay + 两渠道 client bundle
pnpm render-demo # 重新生成 docs/ 里的演示图（需本机 Chrome）

纯函数模块（chartspec / widget / to-echarts / to-iframe / svg-geometry / 两个 fold）不 import DSH、不触达 DOM，因此能在 Node 里独立测试。
客户端聚合入口是 src/client/index.tsx；host 工具入口是 src/index.ts。

已知边界

图表仍是「整图出现」：ChartSpec 经工具调用交付，没有逐 token 流式图表（工具参数本身不是流式的）；围栏组件才是流式路径。
围栏原文与组件卡并存：模型写出的代码块仍会按普通 markdown 代码块渲染（作为「源码」视图），组件卡在流中增量渲染——两者不互斥。
组件是静态的：sandbox 禁脚本，交互式组件（按钮逻辑、动画脚本）不会执行；需要交互时请用图表或让组件纯展示。
不包含 mermaid：v1 只支持 svg/html 两种围栏，mermaid 图请走普通代码块或后续版本。
围栏必须在行首（≤ 3 空格缩进），行内 svg 不是围栏；围栏内容里的 单独成行会闭合围栏（CommonMark 语义）。
echarts 按需 import('echarts') 内联进客户端 bundle（registry 路由只服务单文件，暂不能 code-split）。

兼容性

Node：>= 20；DSH：通过外部插件机制加载（profile bundle patch）。
peer 依赖：@deepseek-ai/cordis、@deepseek-ai/dsh-client-runtime、@deepseek-ai/dsh-client-ui-conversation、@deepseek-ai/dsh-llm、@deepseek-ai/dsh-tools、react、react-dom。

许可
