把法律画出来 · Make the Law Visible
给法律人的诉讼可视化工具集:把案件材料变成能直接放进诉讼材料的图、表和看板。
Litigation visualization skills for lawyers — every word from the source, every figure computed, nothing leaves your computer.
八个模块 · 三步上手 · 怎么配合 · 案件看板 · 常见问题 · 仓库结构
新诉讼可视化是一套给诉讼律师用的 AI 技能,共八个模块。把判决书、起诉状、合同、转账记录、聊天记录 交给您平时用的 AI 助手,用中文说一句要什么,就能拿到时间轴、法律关系图、大事记、庭审对抗图、统计图、课件, 或者一张每个事实都能点回原文的案件看板。不用写代码,脚本都在您自己的电脑上跑。
八个模块
The eight modules

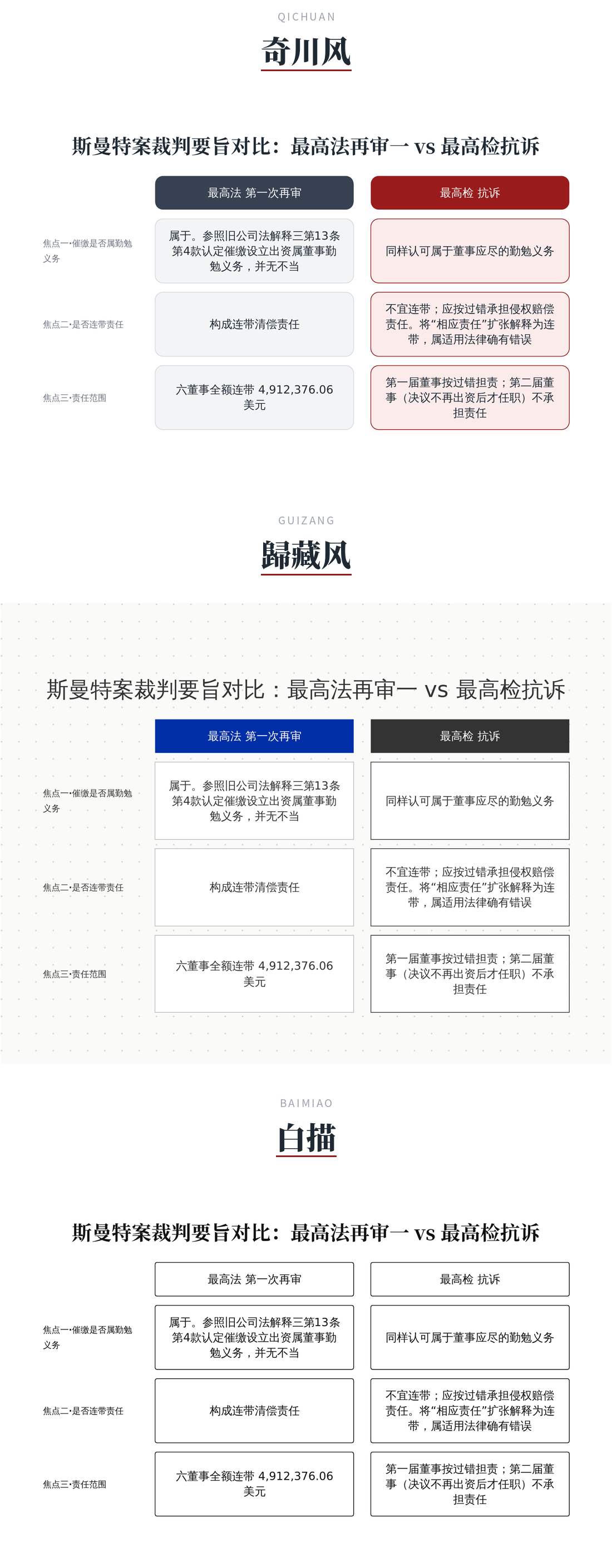

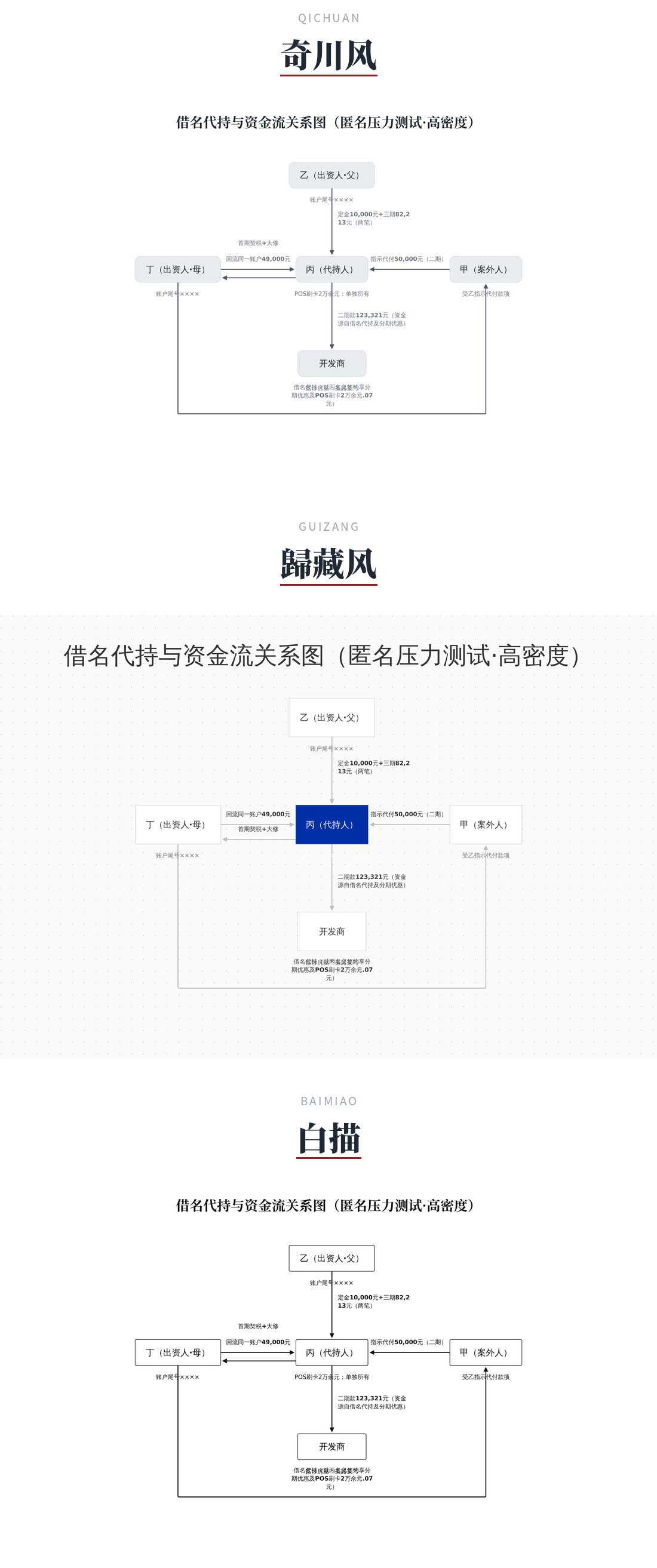

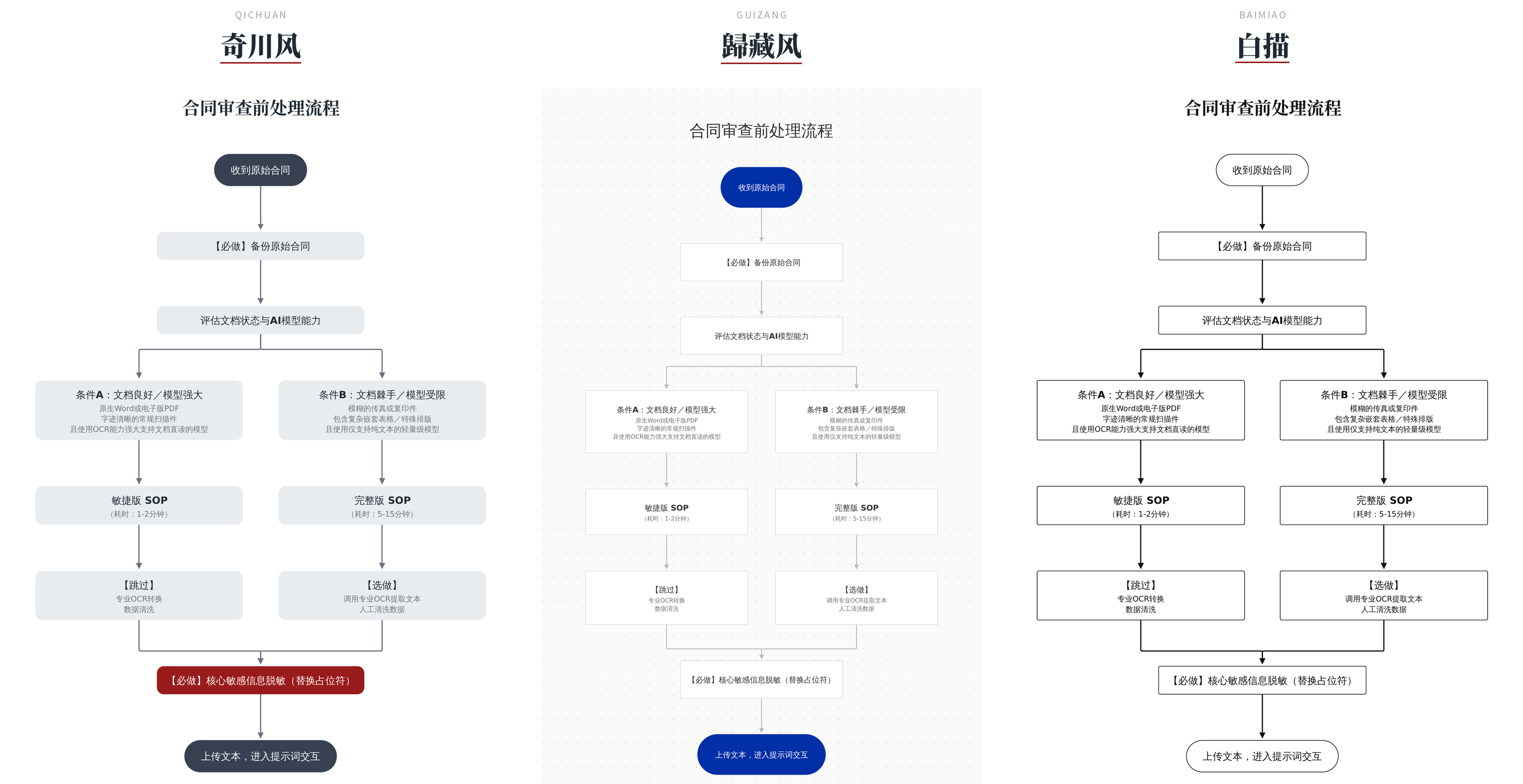

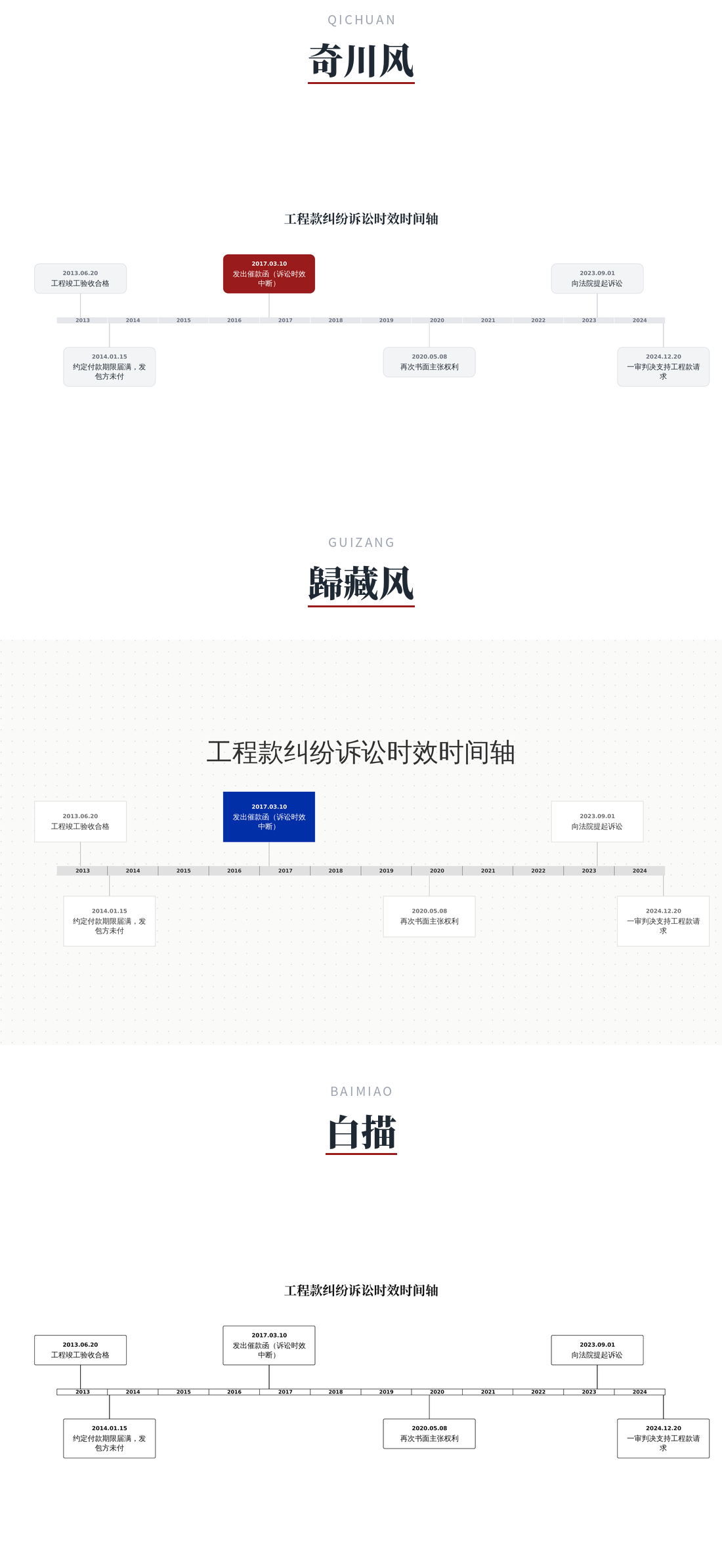

每一格都是实际跑出来的成品,不是示意图。八张图各用一件虚构案件,材料与脚本在 assets/src/showcase/。
| 模块 | 版本 | 回答什么问题 | 交给它什么 | 拿到什么 | |
|---|---|---|---|---|---|
| V1 诉讼可视化重画 | v1.1.0 | 这张图怎么画得能进卷宗 | 一张已有的图(手绘、截图、AI 生成),或一段文字 | SVG · PPTX;PNG · Visio · drawio 可选 | |

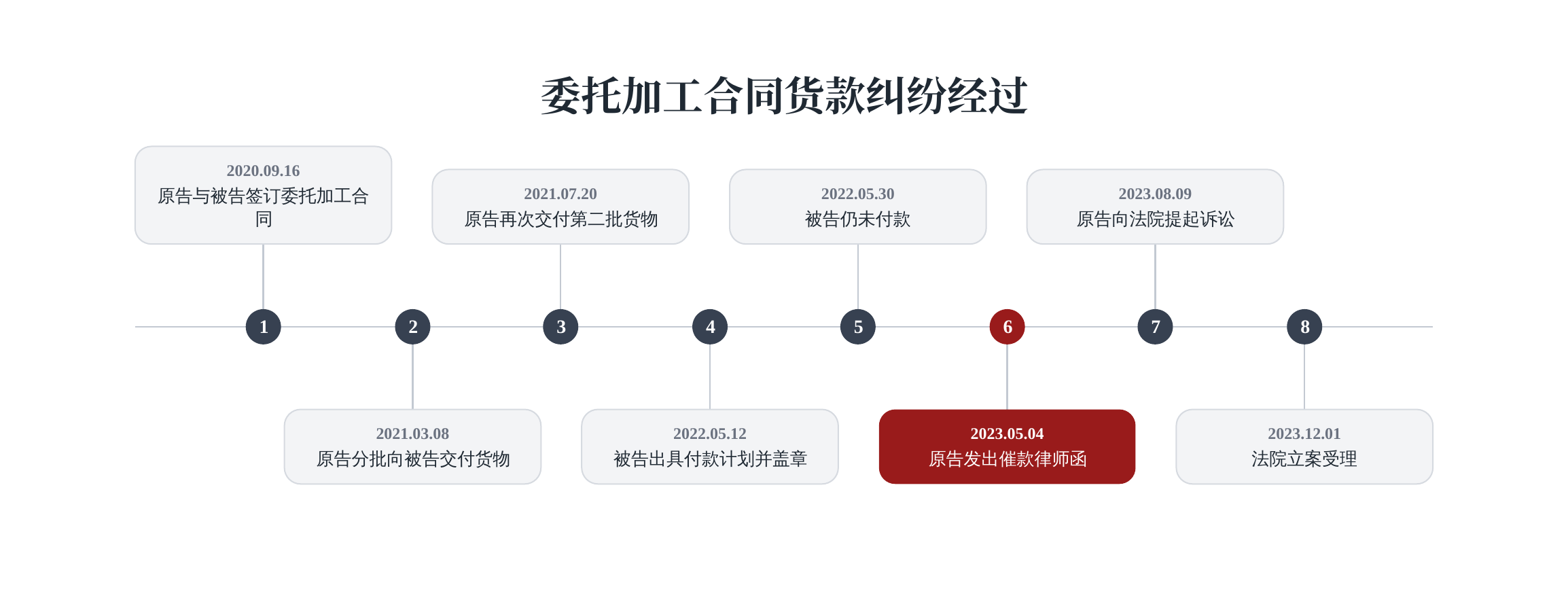

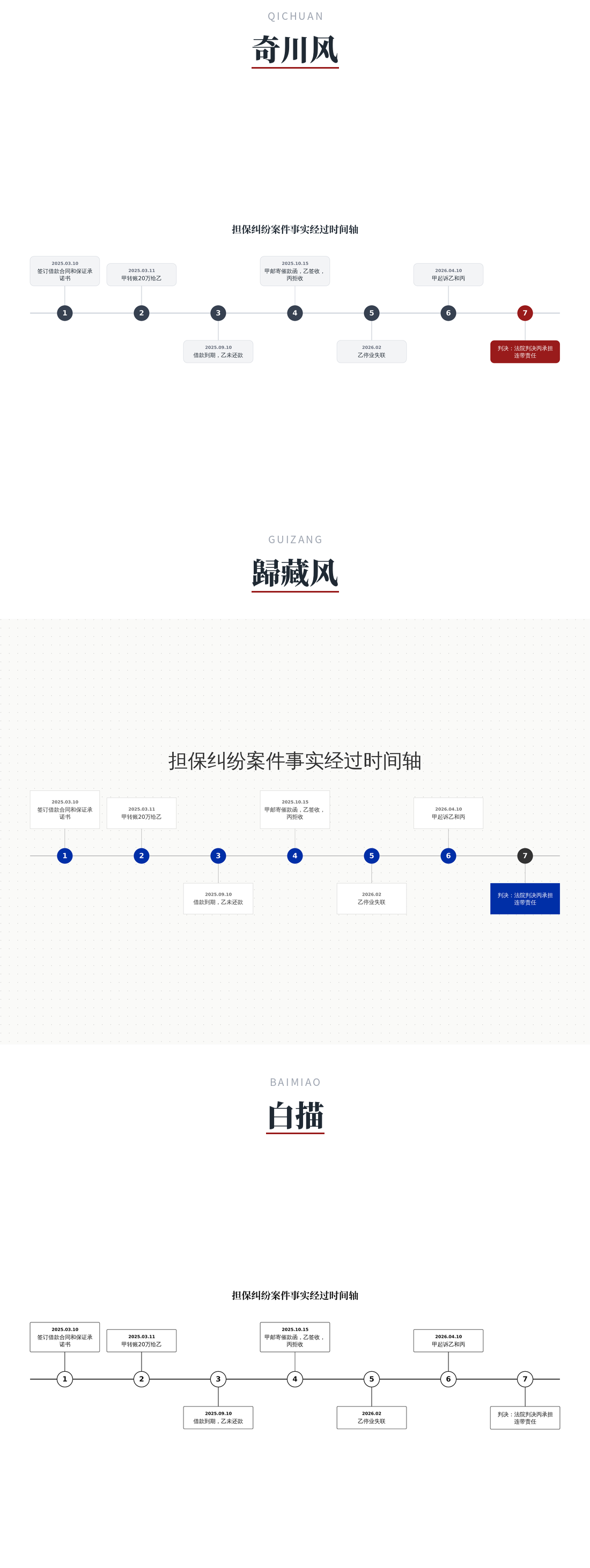

| V2 时间轴大师 | v2.2.0 | 案件经过是怎样的 | 判决书、诉辩状、合同、流水、聊天记录(含扫描件、照片) | 时间轴 + 溯源索引 | |

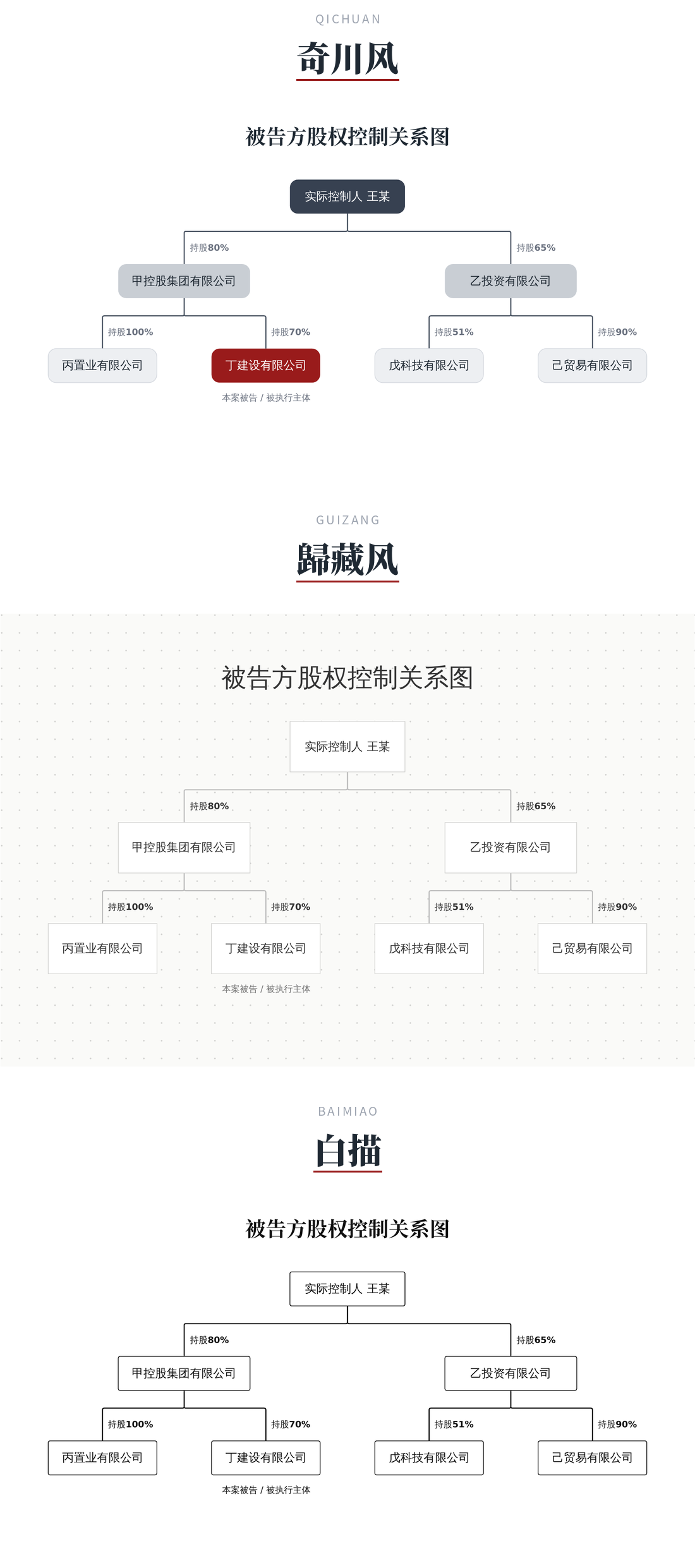

| V3 法律关系图大师 | v1.0.0 | 谁与谁、就什么标的、成立何种关系 | 一批案件材料 | 关系图 + 出处索引 | |
| V4 大事记表大师 | v1.0.0 | 什么时候发生了什么 | 一批案件材料 | Word 大事记 · Excel 母表 · A4 简表(可按争点分组) | |
| V5 庭审对抗图大师 | v1.1.0 | 谁主张什么、对方怎么抗辩、法院审查什么 | 起诉状、答辩状、证据目录、代理意见 | 对抗图 + Excel 分析表 | |
| V6 法律图表大师 | v0.11.0 | 有多少、占几成、判了多少、钱流向哪里 | 一组法律数据(判决结果、案由、金额、流水) | 统计图 SVG(含南丁格尔玫瑰图)· 可编辑 PPTX | |
| V7 法律课件大师 | v0.9.1 | 这些图怎么做成能上讲台的课件 | V1–V6 的图、法条与案例、律所模板(可选) | 可编辑 PPTX | |
| V8 案件看板大师 | v1.0.0 | 各方材料拼起来,事实经过是怎样的、哪里说法不一 | 各方材料(诉辩状、合同、借条、转账记录、聊天记录、笔录) | 一张可交互的案件看板(单个网页,不联网)+ 底稿 |
每个模块都能单独装、单独用,不必八个装齐。
三步上手
Quick start
| 您用的是 | 怎么装 |
|---|---|
| Claude Code | 在对话框里输入两行命令,见下方 |
装插件包 mqc-nlv-dsh-3.1.0.tgz,八个模块一次装好 |
|
| WorkBuddy、千问、Codex、Claude 等办公智能体 | 在「技能」页上传技能包 |
其他读 SKILL.md 的 agent |
把模块文件夹放进它的 skills 目录 |
/plugin marketplace add MiaoQichuan/new-litigation-visualization
/plugin install mqc-nlv@mqc-nlv
DeepSeek Harness(插件 mqc-nlv-dsh)- 电脑上先装 Python 3.9 或更新的版本(Windows 安装时第一页勾选「Add python.exe to PATH」);
- 从本仓库的 Releases 下载
mqc-nlv-dsh-3.1.0.tgz; - 在 DeepSeek Harness 左侧点 插件 → 添加插件,填这个文件的完整路径(例如
C:\Users\您\Downloads\mqc-nlv-dsh-3.1.0.tgz,不要带引号;安装源保持「中国大陆镜像源」),安装后「立即启用」; - 完全退出再打开 DeepSeek Harness,新建会话,说「检查新诉讼可视化的环境」。
插件自带两个工具:nlv_check 找本机的 Python、缺什么说清怎么装;nlv_run 运行技能脚本,Windows 上中文路径不出错。
出 Excel、写 Word 要用的库都随包附带。以前手动把技能放进 .dsh/skills 或 .agents/skills 的,请先移走那些同名文件夹。
详见 plugins/mqc-nlv-dsh/README.md。
- 办公智能体:在「技能」页选「上传技能」,把技能包拖进去。仓库
plugins/mqc-nlv/skills/下的每个文件夹就是一个技能包,按需打包上传。 - 技能市场:在 缪奇川的 SkillHub 主页 找到要装的技能,复制安装提示词,发给能执行命令的智能体。
- 其他 agent:把模块文件夹放进它们各自的 skills 目录,
SKILL.md是通用格式。
各种装法的演示见 项目主页。
装好以后,把材料交给 agent,用中文说一句要什么即可:
用时间轴大师,把这份判决书画成案件经过时间轴,交当事人看
用案件看板大师,把这个文件夹里的材料做成案件看板
用法律图表大师,把这 100 份判决的结果构成做成一页图
要装什么?缺了会怎样?| 能力 | 需要什么 | 缺了会怎样 |
|---|---|---|
| 出 SVG 与 PPTX、生成案件看板 | Python 3.9 或更新的版本,零第三方依赖 | 不会缺,这是默认交付 |
| 出 PNG | Inkscape / rsvg-convert / LibreOffice / resvg-js / Playwright 任一 | 跳过 PNG 并说明怎么补,其余格式照出 |
| 流程图与关系图定位 | graphviz 可选 | 没装时由内置排布算坐标 |
| Excel 母表与分析表 | openpyxl | 开跑前就提示,不会跑到一半崩 |
| 大事记的 Word 版、时间轴的溯源索引 | Node.js 与 docx 包 | 改出同内容的 Markdown,其余照出 |
| 读扫描件 | poppler 的 pdftoppm |
明说无法读图,不悄悄跳过 |
| 案件看板读 PDF | PyMuPDF、pypdf、pdftotext 任一(建议 PyMuPDF) | 抽不准的页标「需看图识读」 |
缺一样只少一种格式,没有一项是装不上的。环境自检:
python3 plugins/mqc-nlv/skills/mqc-litigation-visual-redraw/scripts/doctor.py
手上有什么,用哪个
Which one to use
| 要办的事 | 手上有 | 用 | 拿到 |
|---|---|---|---|
| 材料刚到手,先理清经过 | 各方材料 | V8 |
案件看板:时间线、事实列表、记载不一的地方并排列出 |
| 图要交得出去 | 手绘、截图、AI 生成的图 | V1 |
可编辑的 SVG、PPTX;白描一档可交法院 |

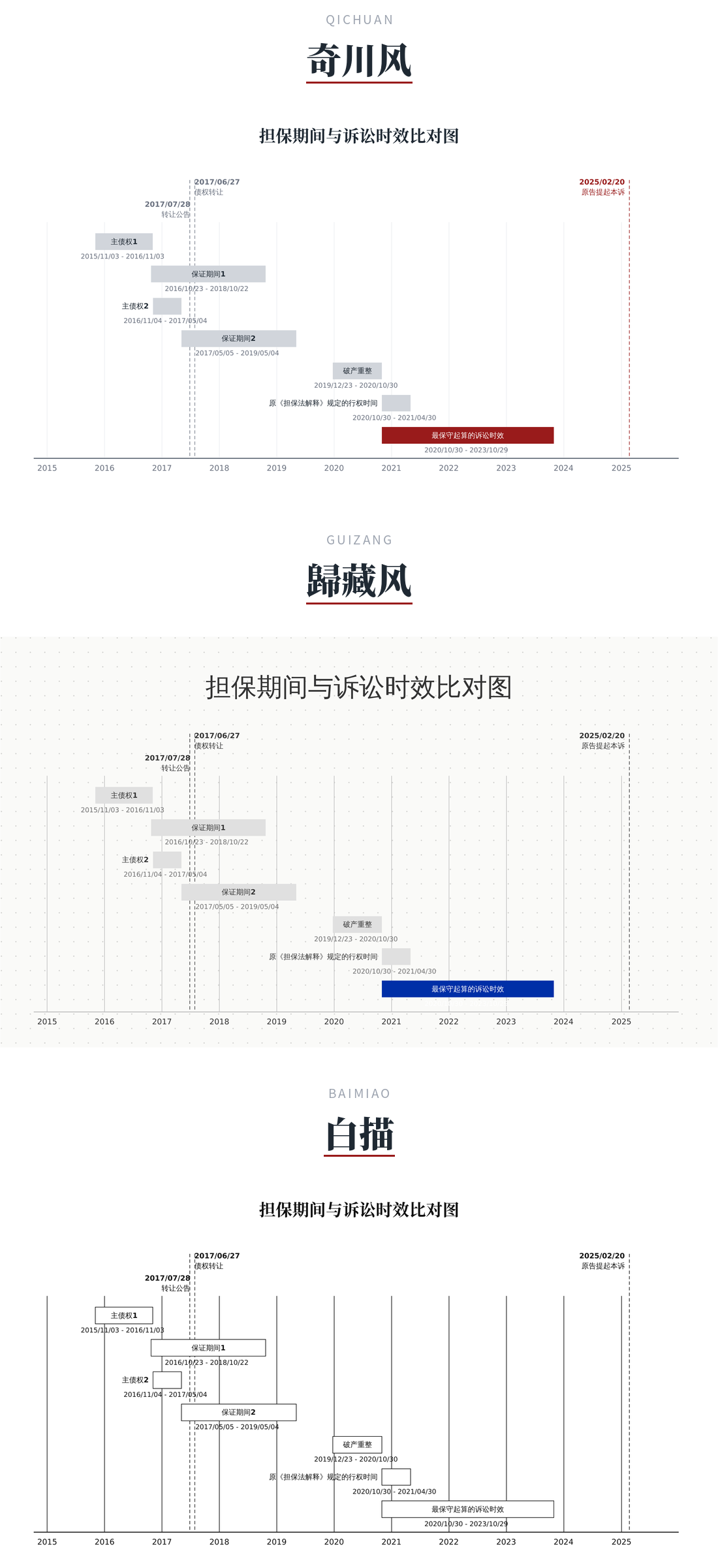

| 画出案件经过 | 判决书、合同、流水、聊天记录 | V2 |
时间轴,加溯源索引(每一项对得回原句) |

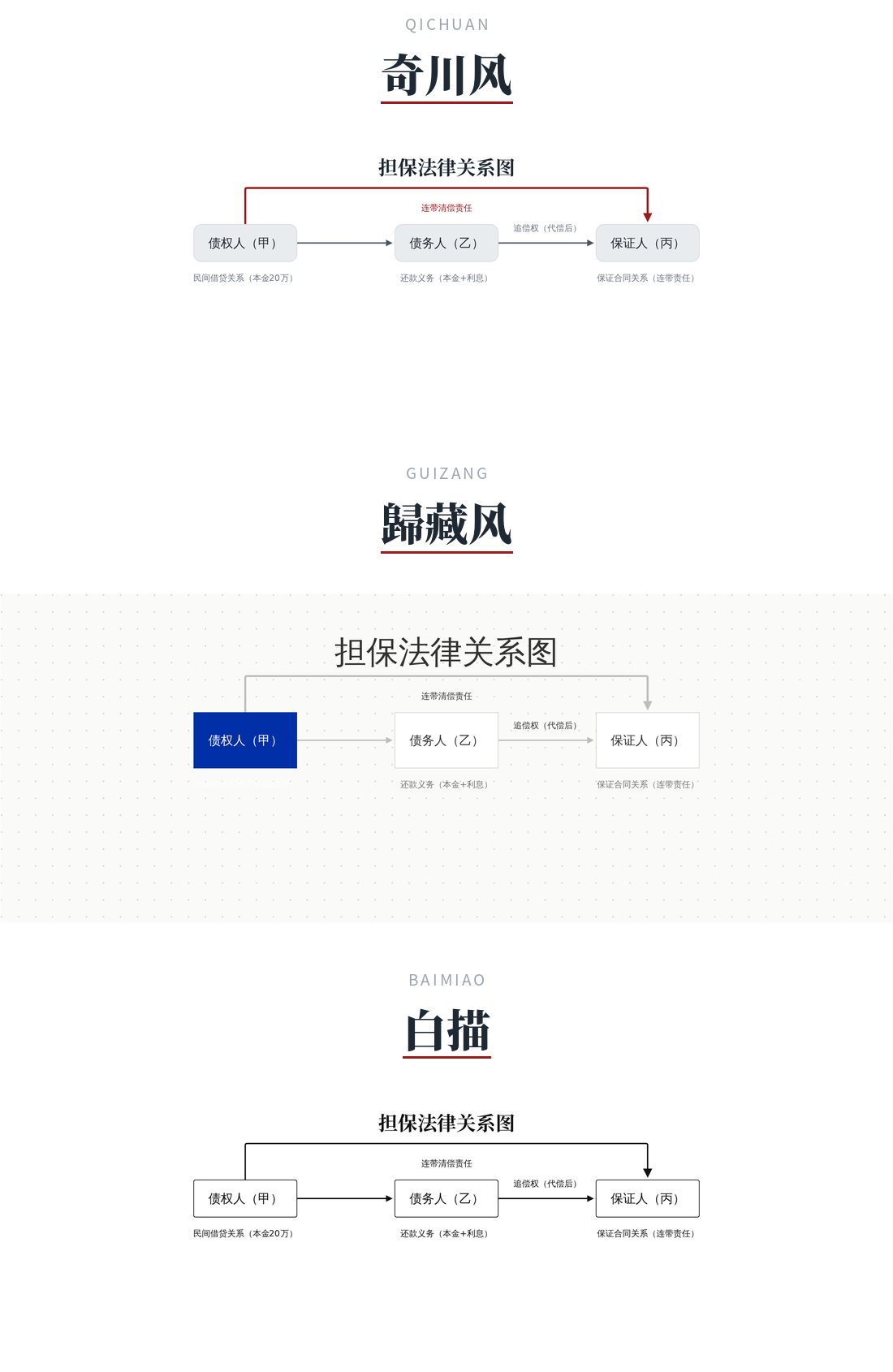

| 理清法律关系 | 判决书、合同、工商登记 | V3 |
关系图,加出处索引 |
| 整理案件事实 | 整套卷宗 | V4 |
Word 大事记、Excel 母表、A4 简表 |
| 推演庭审攻防 | 诉辩材料与证据 | V4 → V5 |
对抗图,加 Excel 分析表 |
| 庭前全面准备 | 整套卷宗 | V4 → V3 + V5 |
大事记、关系图、对抗图,同一套编号 |
| 用数据说话 | 判决、案由、金额、流水 | V6 |
一页统计图,标题里的数都算得出 |
| 做一堂课、向委托人汇报 | 一组数据、画好的图 | V6 → V7(V1–V5 的图也能排进来) |
一套课件,导出可编辑 PPT |
怎么配合
How they fit together
一件案子从左往右走:手上的材料,先在第一站理清,再出要交出去的图和表,最后是拿到的成果。 实线表示读材料或读上游写好的文件,下游不改上游一个字;红色虚线只表示工作的先后,不传文件。
- 第一站:案件看板(V8)· 材料刚到手:先把各方材料拼成一条经过,日期、金额说法不一的地方逐条裁决。 经过理清了,再去出时间轴、大事记、对抗图。看板本身也能导出事实表和大事记。
- 三大主力(V1–V3)· 日常出图:已有的图重画干净;案件经过画成时间轴;谁与谁、就哪份合同或哪项工程成立什么关系,画成关系图。
- 庭前三大法宝(V3–V5)· 开庭之前:结构(V3)、时序(V4)、争点(V5)。V4 写出的案件事实底稿供 V3、V5 读取, 同一件事在三张图上是同一个编号。V3 两组都算。
- 课件组合(V6、V7)· 讲课与汇报:V6 只画数字;V7 不另画图,把 V6 的图表和 V1–V5 的图排进课件页。
- 手上已经有图、只想重画规范,或只有一组数据要画,不必经过第一站,直接用 V1 或 V6。
案件看板
The case board
V8 案件看板大师 · 虚构示例「华岳保理诉远航重工、博远供应链保理合同纠纷」
| 上面时间线,下面事实列表 按事件类型、材料或当事人分泳道;点图上的事实,下面对应的一行随之标亮,点开能看到原文。 |
说法不一就并排列出 同一件事各份材料写的日期、金额不一样,看板不替您选,标进「待审」由您逐条裁决;裁决随底稿保存,下次打开还在。 |
| 另有两种看法 对照矩阵:同一件事各份材料怎么说,一行看完。事实经过:大事记表与叙述,每句注出处。 |
导出看得到的东西 时间线图、事实表、大事记表与叙述、底稿,也能直接打印。单个网页,不联网,浏览器打开即用。 |
为什么能放心交出去
Why it can be handed in
法律 AI 的难点不在会不会画,而在能不能交。大模型画图容易,问题是三条:改字(把「不予支持」写成「予以支持」)、 不可复现(同一份材料两次不一样)、不可追溯(图上一句话问不出出自哪一页)。诉讼材料对这三条零容忍。

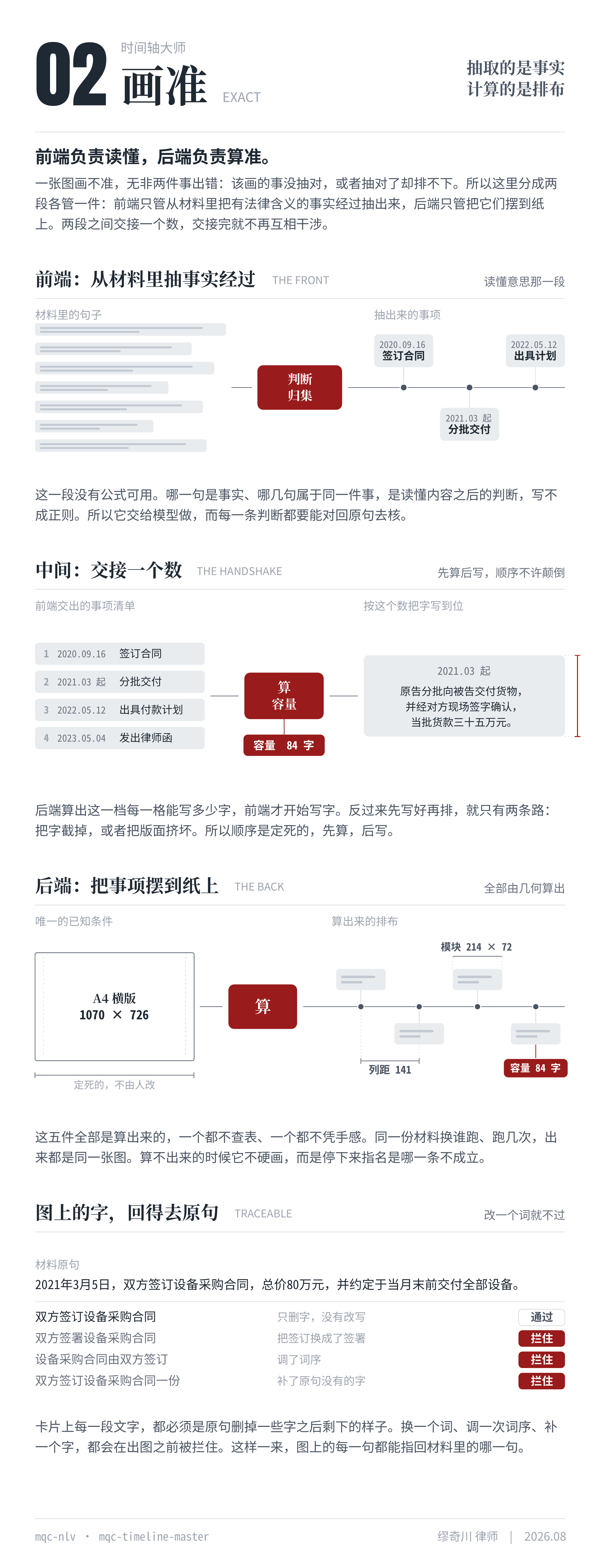

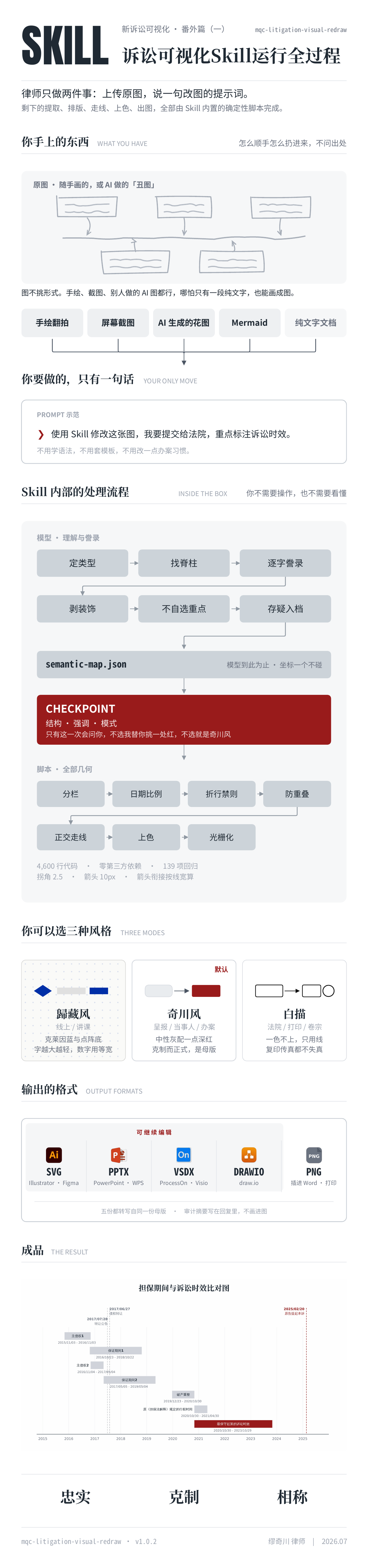

这个项目把作图拆成两段:模型只做语义判断——哪一句是已经发生的事实、哪几句说的是同一件事、谁与谁成立何种关系; 位置、尺寸、每张卡片能写几个字,全部交给确定性脚本,从 A4 纸的物理尺寸一路算下来。模型交出的数据一样, 出来的图就一字不差,可以逐字节比对;模型读错了,也能在数据里一眼看出是哪一条。画图不是把法律变轻佻,而是把思考变透明。
| 原则 | 落点 |
|---|---|
| 照录原文 | 图上每段文字都取自原句,只许删减、不许改写;改一个词都会在出图前被拦下 |
| 每项可追溯 | 时间轴随图交溯源索引、关系图交出处索引,案件看板里每个事实都能点回原文 |
| 确定性渲染 | 模型只出一份数据,几何全部由脚本算,可复现、可逐字节比对 |
| A4 是前提 | 版面从纸的尺寸算起,插进 Word 直接能印;白描一档纯黑白,可交法院 |
| 不下结论 | 只画材料里已经写着的事;各方说法不一就并列,不替您择一 |
| 判据先行 | 每个修过的问题都固化成一条检查,且每条检查都要能真的报错 |
常见问题
FAQ
我不会写代码,能用吗?能。把材料交给 agent、用中文说一句要什么。全程不写代码、不改配置。
它要联网吗?我的案卷会不会传出去?八个模块都不联网、不调外部接口、不需要任何凭据,只读您给它的材料,只往您指定的文件夹写文件。 材料本身去了哪里,取决于您用的那个 agent 怎么处理,与这些模块无关。
材料要先整理好吗?扫描件、照片能读吗?不用整理。Word、txt、PDF、截图、照片都行,多份一起给也行。扫描件和手机照片会先探测、再逐页看图, 交付时会写明哪几份出自读图,那几项请您自己复核一遍。
它会不会改我材料里的字?会不会自己下法律判断?都不会。卡片上每一段文字都是原句删减后剩下的样子,换一个词、补一个字都会被拦下。 它只画材料里已经写着的、已经发生的事;合同条款是约定、诉请是主张,都不当作已经发生的事实。
万一画错了怎么办?时间轴大师出图的同时给一份溯源索引(Word 三线表),图上每一项出自哪份材料、哪一句;关系图有出处索引; 案件看板里每个事实都能点开原文。哪一项不对,当场就能对回去。
图能直接交法院吗?能在 PPT 里继续改吗?能。A4 打印是设计前提;要交法院就选白描(纯黑白线稿,复印、传真都不失真)。 PPTX 里每个方框都是原生对象,双击就能改字。
时间轴大师、大事记表大师、案件看板大师有什么不同?时间轴大师出一张可以交出去的图;大事记表大师出 Word、Excel 和 A4 简表;案件看板大师出一张在电脑上看、点、裁决的网页, 适合材料刚到手、各方说法还没理清的时候。手上已经有一张图、只想重画得规范,用诉讼可视化重画。
深红标在哪一处,是谁定的?您定。深红只给最关键的一两处(法律关系图至多两处),出图前会问您标哪里,也可以说不标。 您没回答时,各模块的做法写在各自的说明里:法律关系图大师一处都不标;诉讼可视化重画会先按自己的理解标一处, 在交付说明里写明是它挑的、为什么,方便您改掉;庭审对抗图固定标决定性要件。
仓库结构
Repository layout
new-litigation-visualization/
├── README.md · README.en.md 中文与英文首页
├── assets/ 横幅、竖版封面、模块图标、成品墙、配合图(src/flow.py 出配合图,src/showcase/ 是成品墙的虚构示例)
├── .claude-plugin/marketplace.json 插件市场清单
├── .github/workflows/checks.yml 每次 push 与 PR 跑八个模块的回归(UTF-8 一遍、模拟中文 Windows 的 GBK 一遍)
├── plugins/mqc-nlv-dsh/ DeepSeek Harness 插件:两个原生工具 + 打包脚本(build.py)与模拟宿主回归
└── plugins/mqc-nlv/
├── .claude-plugin/plugin.json 插件清单(插件版本只在这里声明)
└── skills/
├── mqc-litigation-visual-redraw/ V1 · 共享内核所在
│ ├── SKILL.md 技能主文档
│ ├── references/ 规程与标准(含 5 KB 速查页 quick-map.md)
│ ├── scripts/ 确定性渲染管线
│ │ ├── render*.py 七种版式 + 纵向形态
│ │ ├── export_{pptx,vsdx,drawio}.py 可编辑格式导出
│ │ ├── source_check.py 源图预检(位图先说明代价)
│ │ ├── layout_fallback.py 没有 graphviz 时的内置分层排布
│ │ ├── raster_fallback.py 没有转图工具时的 resvg-js / Playwright
│ │ └── checkpoint.py doctor.py 确认清单与环境自检
│ └── schemas/ examples/ assets/ tests/
├── mqc-timeline-master/ V2
│ ├── references/ 约束表(69 条编号约束,条条有实测数字)
│ ├── scripts/ 四轮勾选 → 逐句判定 → 形态与容量 → 出图
│ │ ├── read_source.py read_doc.py 材料读取(PDF 文字层 / 老式 .doc)
│ │ ├── render_multiband.py render_vcolumns.py 横向多泳道 / 纵向
│ │ └── pipeline.py 管线入口,含计时账
│ └── docs/adr/ schemas/ examples/ assets/ tests/
├── mqc-legal-relation-master/ V3
│ ├── scripts/ 布局求解 · 正交走线 · 走线判据(回读成品验)
│ ├── assets/ 度序列查表(代码用,模型不必读)
│ └── references/ examples/ tests/
├── mqc-chronicle-master/ V4
│ ├── scripts/ 摄入 · 校验 · Word/Excel/简表
│ └── references/ docs/adr/ examples/ tests/
├── mqc-trial-confrontation-master/ V5
│ ├── scripts/ 要件推演 · 三栏出图 · 光栅
│ └── references/ examples/ tests/
├── mqc-legal-chart-master/ V6
│ ├── scripts/ 校验与派生数 · 十七种图 · 守卫
│ └── references/ docs/adr/ examples/ schemas/ tests/
├── mqc-legal-courseware-master/ V7
│ ├── scripts/ 拼页 · 图导入 · PPTX 导出与审计 · 编辑器
│ ├── web/ 磁吸编辑器(单文件)
│ └── references/ docs/adr/ examples/ tests/
└── mqc-fact-chronology-master/ V8
├── scripts/ 入库 · 拼底稿与检查 · 出页面(只用标准库)
├── assets/ 看板页面模板(单文件,不联网)与字体许可
├── web/ 页面源码与字体(改页面时重新生成模板用)
└── references/ docs/adr/ examples/ tests/
共享内核只有一份。 几何、字体、换行、导出这些多模块共用的代码放在 V1,别的模块引用它、不许各自分叉。 单独分发时(例如法律图表大师的单独安装包)随包带一份拷贝,并记下每个文件的 SHA-256,源头仍只有 V1 这一份。

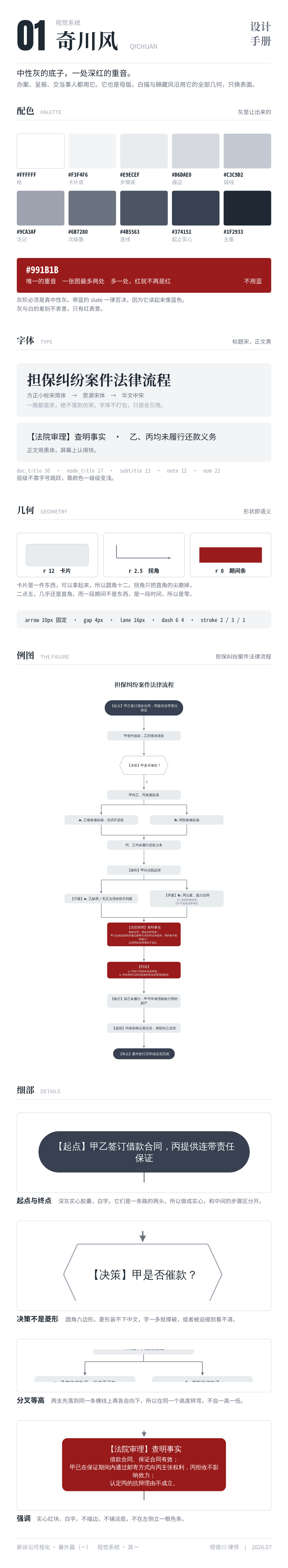

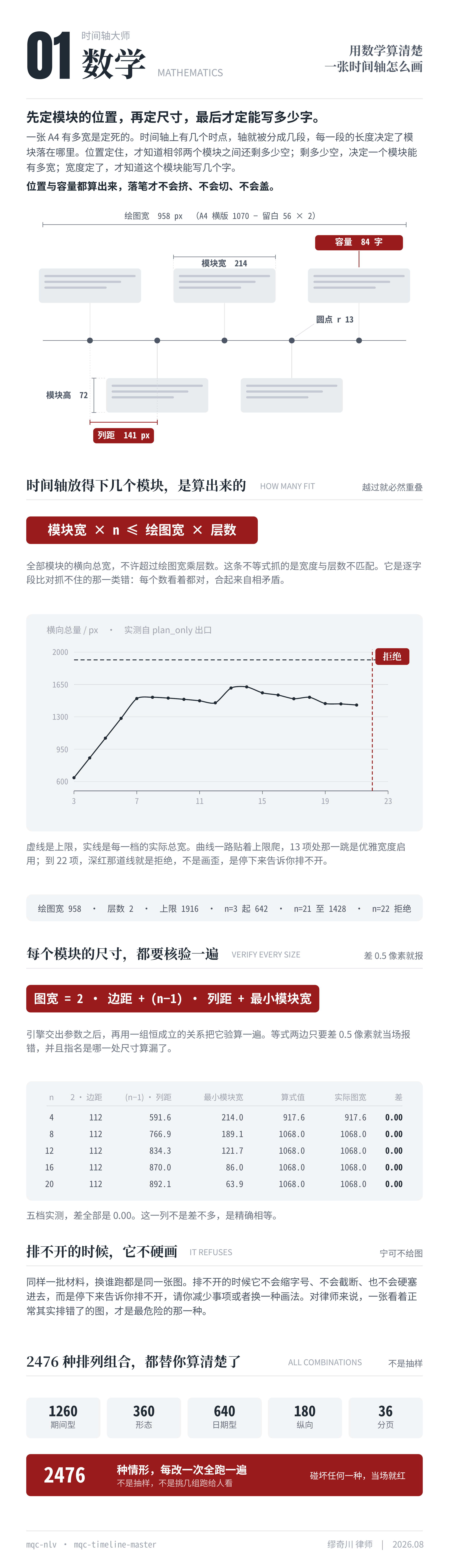

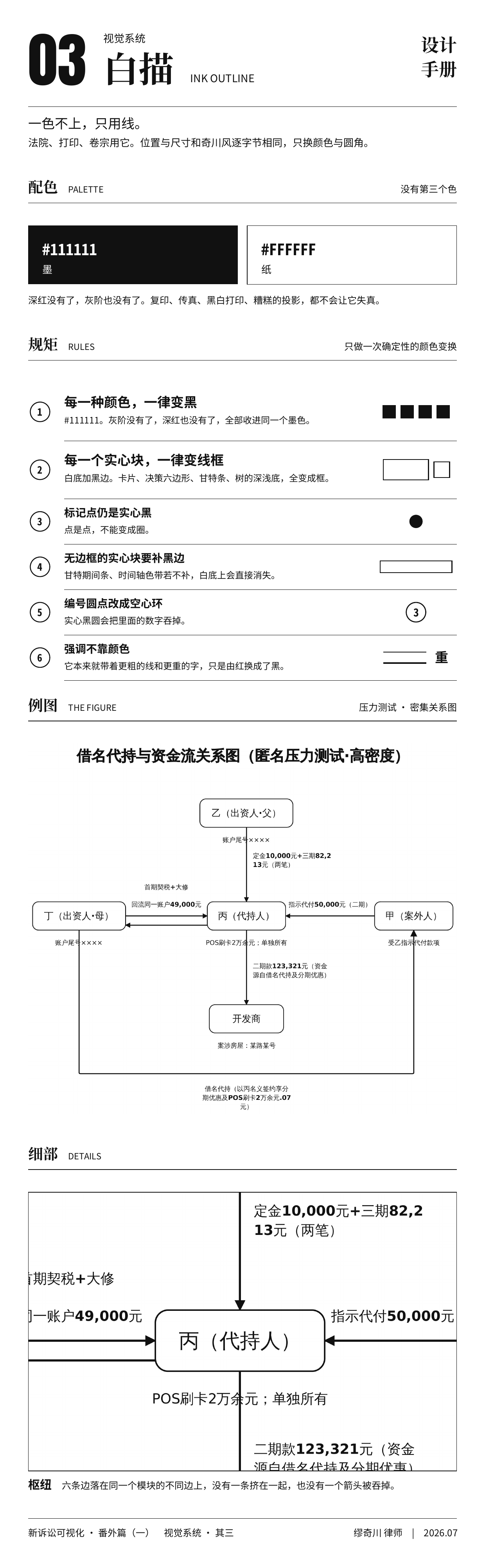

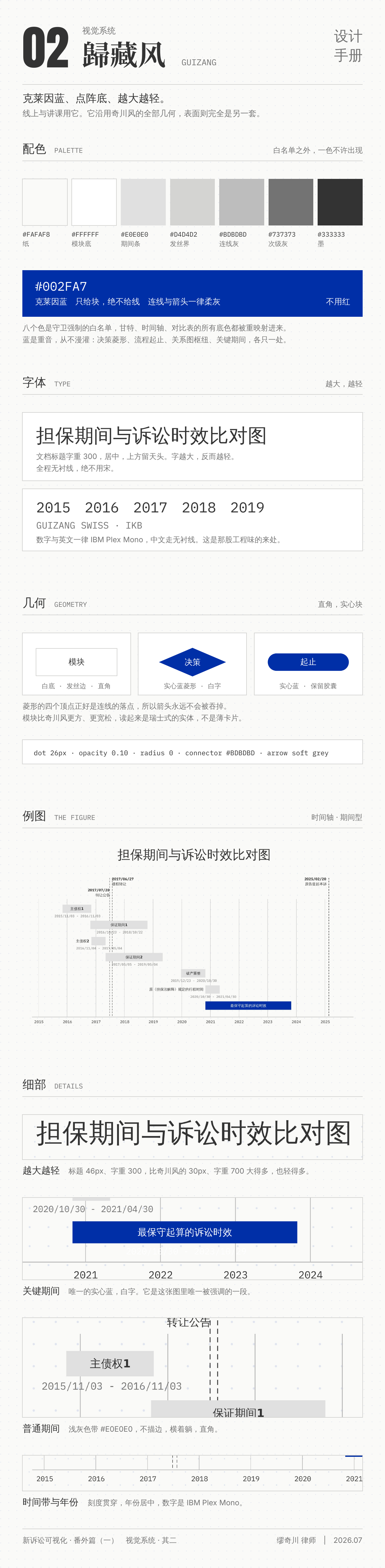

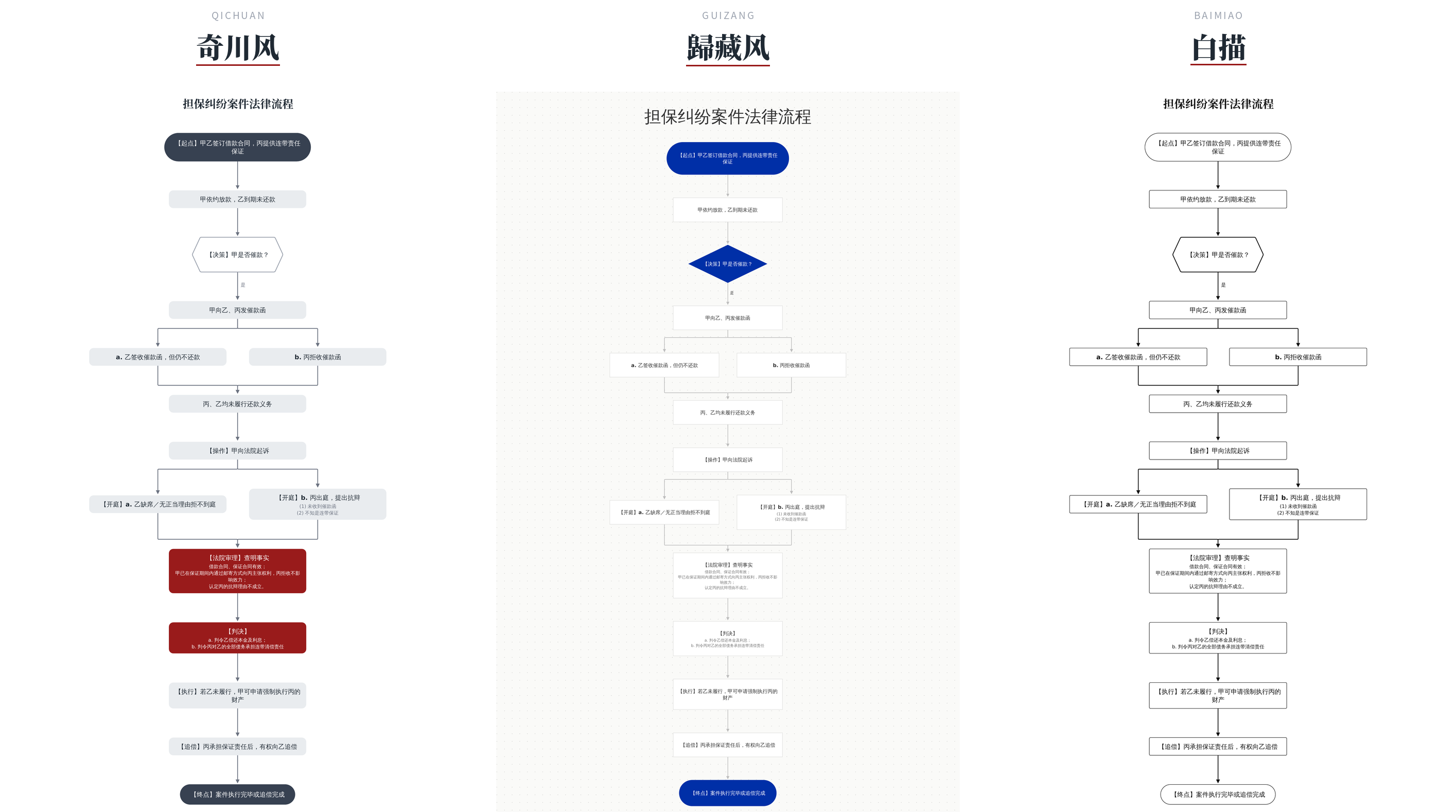

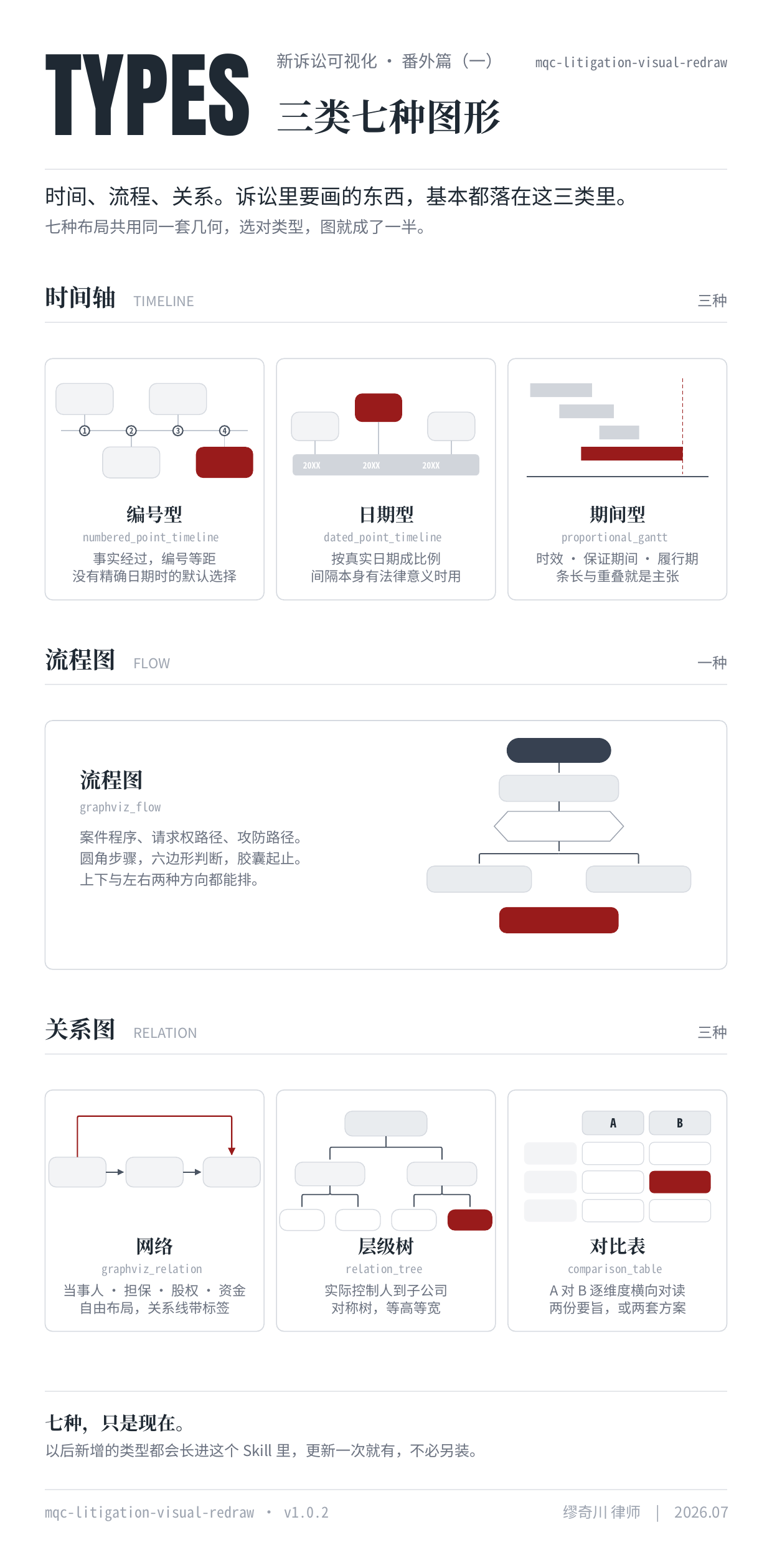

版式、风格、算法的长篇说明(三类七种布局、三种风格的视觉规范、用数学画准一张时间轴)在各模块自己的说明里: 诉讼可视化重画、时间轴大师。
工程与质量
Engineering & quality
python3 plugins/mqc-nlv/skills/mqc-litigation-visual-redraw/tests/run_checks.py
python3 plugins/mqc-nlv/skills/mqc-timeline-master/tests/run_checks.py
python3 plugins/mqc-nlv/skills/mqc-legal-relation-master/tests/make_checks.py
python3 plugins/mqc-nlv/skills/mqc-chronicle-master/tests/run_checks.py
python3 plugins/mqc-nlv/skills/mqc-trial-confrontation-master/tests/break_tests.py
python3 plugins/mqc-nlv/skills/mqc-legal-chart-master/tests/run_checks.py
python3 plugins/mqc-nlv/skills/mqc-legal-courseware-master/tests/run_checks.py
python3 plugins/mqc-nlv/skills/mqc-fact-chronology-master/tests/run_checks.py # 加 --page 另跑页面全量回归
node plugins/mqc-nlv-dsh/tests/dsh_checks.mjs
退出码 0 = 全过。几条做法,若您也在做类似的东西,或许有参考价值:
- 每条守卫都必须能失败。 加一条守卫之后要故意把代码改坏,确认它真的报错;检查项只增不减。 一条靠「请违规者自己举报自己」执行的规则,不算规则。
- 约束表带实测数字与撞坏记录。 时间轴大师的
layout-constraints.md有 69 条编号约束,每条都是量出来的,多数后面记着当初是怎么撞坏的。 - 决策记录写「否掉了什么」。 各模块
docs/adr/里的决定记录,多数都写了当时否掉的替代方案。结论有用,排除掉的路一样有用。 - 有反例的检查一条不留。 宁可少一条检查,也不要留一条会误判的。
- 缺一样只该少一种能力。 第三方库缺席时退化,不是崩掉。
关于作者
Author
想聊法律 AI、诉讼可视化,或者对这个项目有任何建议,欢迎开 Issue,也可以直接发邮件:miaoqichuan@hotmail.com。
参与与反馈
Contributing
- 报告问题、提建议:开 Issue,按模板填。请勿上传真实案件材料,用脱敏或虚构的样例复现。
- 提交代码:先读 CONTRIBUTING.md。
- 安全问题:按 SECURITY.md 私下报告,不要公开开 Issue。
- 社区守则:CODE_OF_CONDUCT.md。
- 引用本项目:见 CITATION.cff(GitHub 右侧「Cite this repository」)。
许可
License
自 v3.0.0 起以 GNU Affero 通用公共许可证第 3 版(AGPL-3.0-only) 发布,全文见 LICENSE。 Copyright (C) 2026 缪奇川(Miao Qichuan)。作者 缪奇川,公众号:奇川律师。
简单说:可以自由使用、学习、修改和再分发;但凡分发修改后的版本,或把它改造后通过网络向他人提供服务, 都必须以同一许可公开相应的完整源代码,并保留原作者的版权与许可声明。
v2.5.0 及以前的版本以 MIT 许可发布,已经按 MIT 取得那些版本的人,仍可按 MIT 使用那些版本; 此后的新版本与新代码只适用 AGPL-3.0。需要在闭源产品或不公开源码的服务中使用的,请联系作者另行授权。
案件看板大师的页面结构参照 Anthropic Legal Artifacts 的 Fact chronology。文中与示意图里出现的 PowerPoint、Visio、 Illustrator、ProcessOn、draw.io、WPS 等产品名称与图标,归各自的权利人所有,只用来说明能导出哪些格式; 它们不在本项目许可的范围内,本项目与这些公司也没有关联。
