dsh-subjkit
大肥鱼自己写的，自用。 起因很简单：出的卷子里根号横线盖不住被开方式、分数老写成 1/2、受力图得一张张手画——索性写成一个工具，自己反复用。没打算做成产品，能用、够用就行；放上来主要是换机器时好 clone。你要顺手就拿去，出问题自己改，我这边只管我这台 Windows。
给 DeepSeek Harness（DSH）各学科会话用的排版 + 图示工具包。 把数学公式排成矢量图，把物理/化学/生物/语文的图直接画出来，最后输出可打印的 PDF。
下载公式样张 PDF ｜ 下载图示样张 PDF ｜ 看完整公式样张
这是一份 DSH 插件
dsh-subjkit 是一个真正的 DSH 插件包：package.json 里声明了 dsh.bundle.patch，入口 src/index.js 在 apply(ctx) 里往宿主注册工具。它不是「把技能改名叫插件」。
装上之后，会话里多出 3 个工具：
| 工具 | 作用 | 主要参数 |
|---|---|---|
subject_pdf |
Markdown → 打印用 PDF；公式转矢量路径，可拆奇偶页、出 PNG 预览 | input（必填）、output、split、preview、title、subtitle、footer |
subject_figure |
物理/数学/化学/生物/语文图示 → SVG / PNG | spec（必填）、output、dpi |
subject_check |
找出正文里的裸符号、1/2、x^2，报「行:列 + 建议写法」 |
input（必填） |
而且自带两个技能（math-typeset、subject-diagram）：插件启动时一并注册，所以「装插件」和「装技能」是同一件事。工具负责做事，技能负责「什么时候用、公式怎么写、字段怎么填」。
底层还是那个 Python CLI（subjkit.py）：插件用 spawn 调它，结果通过 --result-json 临时文件回传（沙箱里拿不到子进程的 stdout）。所以命令行和会话里跑的是同一套排版引擎，不存在两份实现。
装完如果工具没立刻出现，重启 DSH 即可（用
plugin_manager装通常会当场生效）。安装步骤见 安装。
它解决什么问题

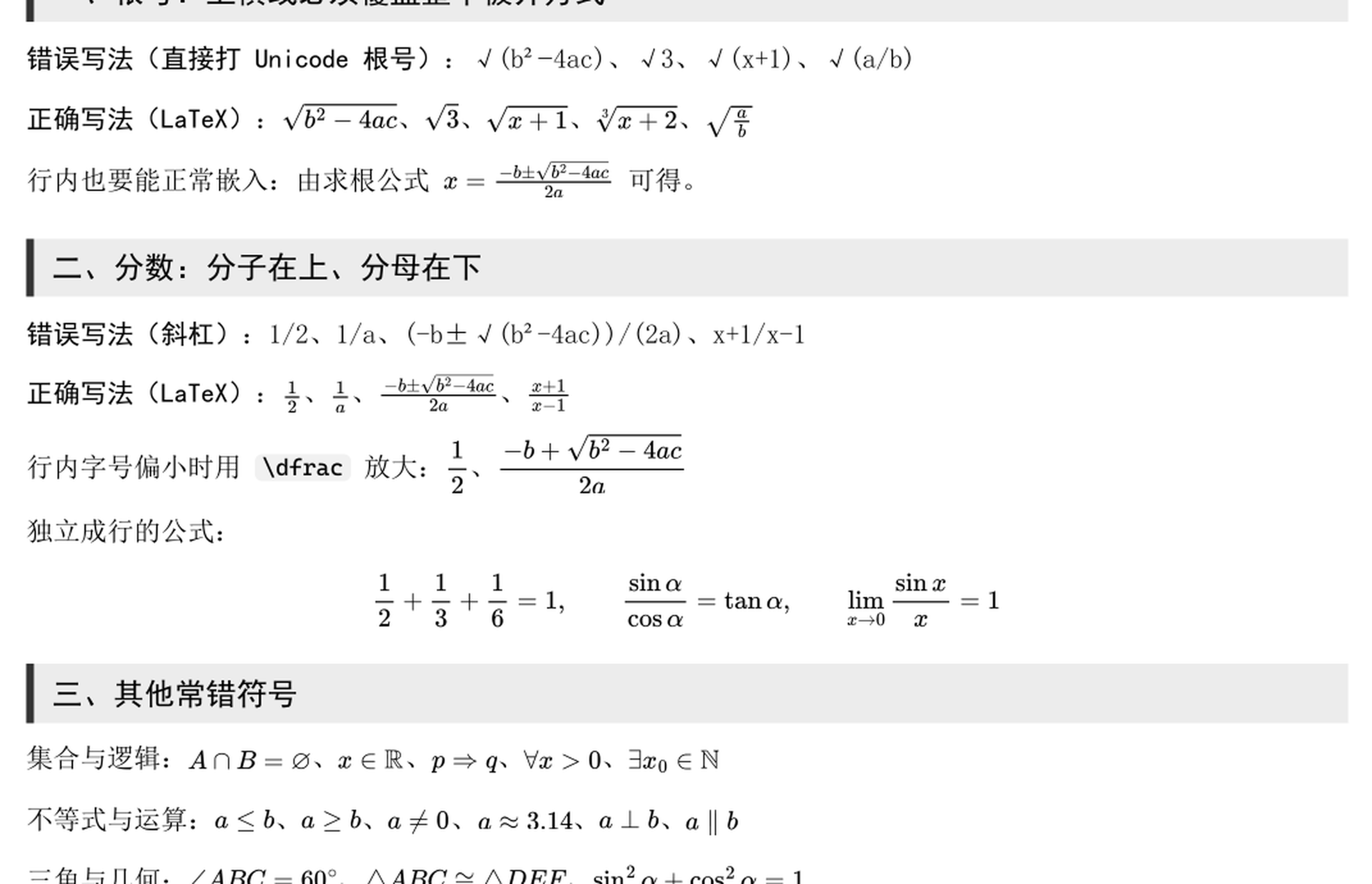

原来的学科 PDF 有两个很具体的毛病，都是「正文直接写 Unicode 数学字符」造成的：
| 现象 | 原因 | 现在的做法 |
|---|---|---|
根号只有 √，上横线盖不住后面的字符 |
√(b²-4ac) 是一个普通字符，后面跟的是普通文字 |
$\sqrt{b^2-4ac}$ 由 MathJax 画出完整根号，横线随内容自动伸长 |
分数写成 1/2、1/a、(-b±√…)/(2a) |
用斜杠代替了分数线 | $\frac{1}{2}$、$\frac{-b\pm\sqrt{b^2-4ac}}{2a}$ 上下叠放，中间横线 |
∈ ∩ ≤ ≠ ∅ π α ⊥ ∠ 像换了一种字体 |
宋体缺字形，浏览器回退到 Cambria Math / Segoe UI Symbol | 公式统一由 MathJax 排成 SVG 路径，不依赖阅读者的字体 |
| 公式放大发虚 | 截图或位图公式 | 全部是矢量，打印任意倍率都清晰 |

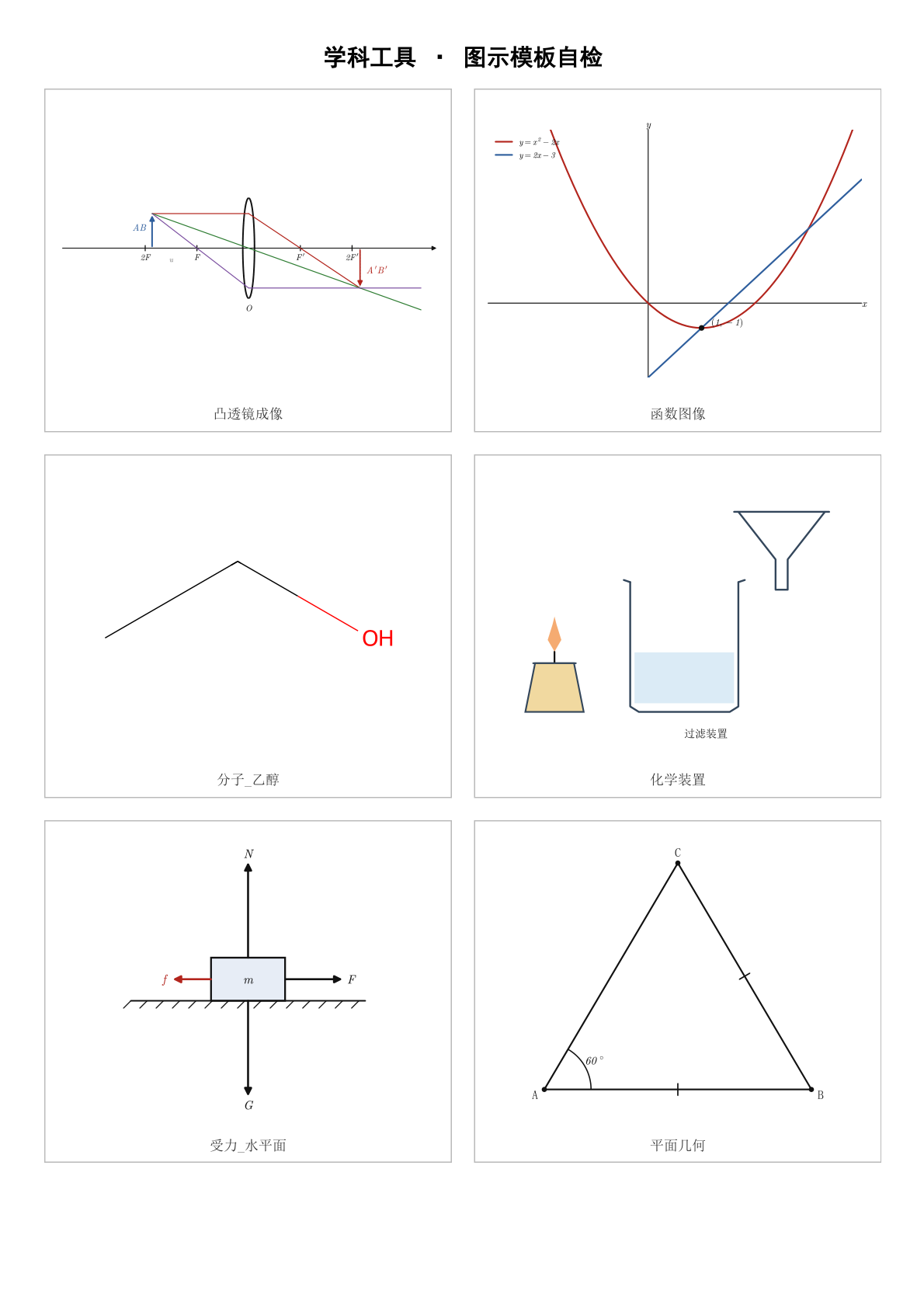

同一套工具还覆盖图示：
- 物理：电路、受力分析、斜面与重力分解、凸透镜成像光路；
- 数学：函数图像、平面几何、数轴、韦恩图；
- 化学：常用仪器装置、分子结构式（SMILES）；
- 生物：植物/动物细胞、过程流程；
- 语文：田字格 / 米字格练字纸（带拼音）。

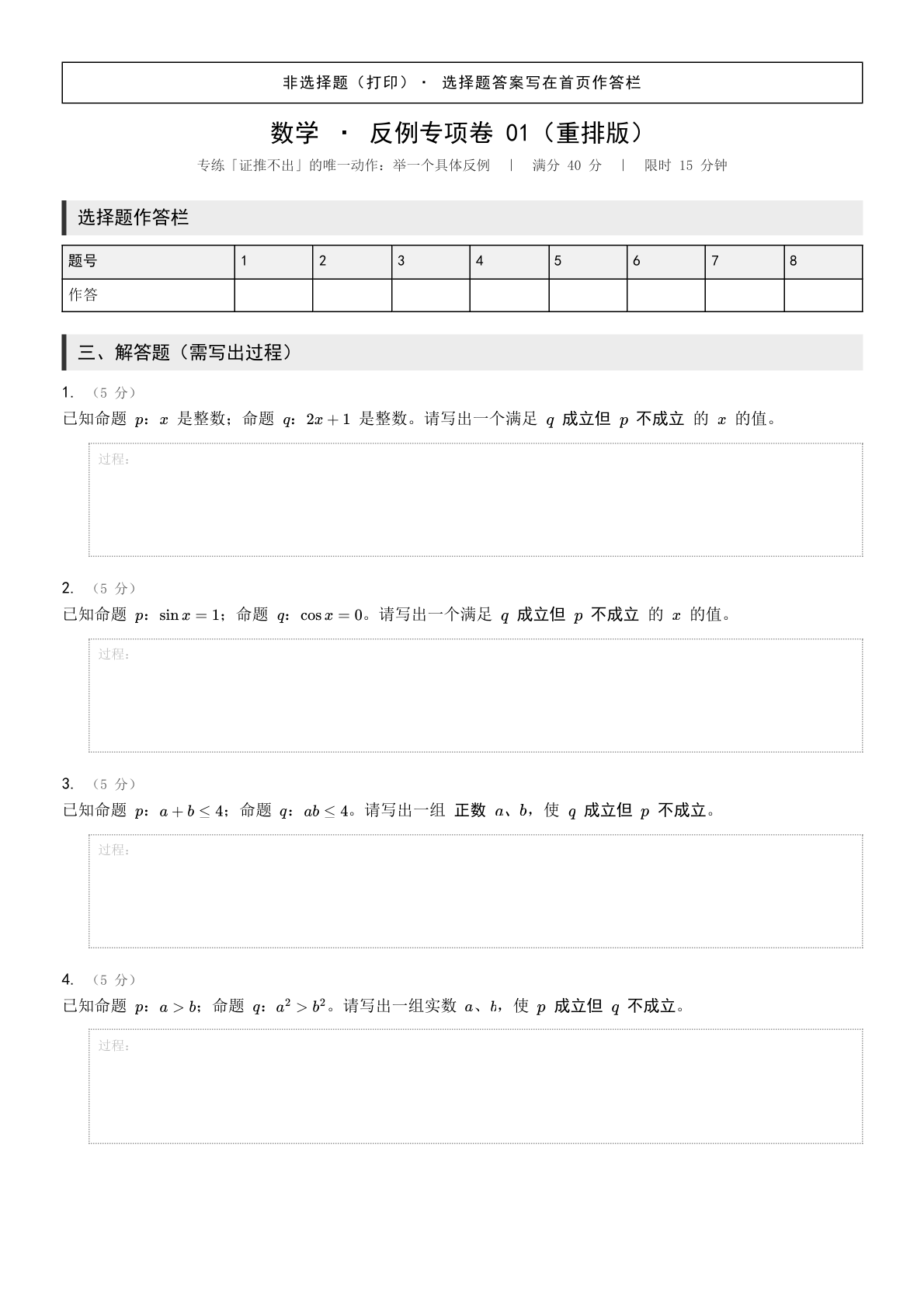

实际卷子重排
仓库里带了一份真实的数学卷重排样例：反例专项卷_重排.md。原来是 a²、1/a、A∩B、≤ 直接写在 HTML 里；重排后所有式子都是矢量公式，可以直接打印。
快速开始
环境要求：Windows 10/11、Python 3.10+、Node.js 18+、Microsoft Edge（用来把 HTML 打成 PDF）。
git clone <your-repo-url> dsh-subjkit
cd dsh-subjkit
python -m pip install -r requirements.txt
npm install
python subjkit.py doctor
doctor 会检查 Python 库、Node、MathJax、Edge 和所有图示模板：
学科工具自检
Python：3.13.9
matplotlib ✔
numpy ✔
pypdf ✔
pymupdf ✔
rdkit ✔
node：C:\Program Files\nodejs\node.EXE
MathJax：✔
Edge：C:\Program Files (x86)\Microsoft\Edge\Application\msedge.exe
...
结论：✔ 全部可用
node_modules/不进 Git，首次使用执行一次npm install即可。
用法
下面按命令行写；在 DSH 会话里对应的是 subject_pdf / subject_figure / subject_check 三个工具，参数名与命令行选项一一对应（-o ↔ output、--split ↔ split）。
1. 公式文档 / 试卷 → PDF
写一个 Markdown：
---
title: 数学 · 函数专项卷 02
subtitle: 满分 60 分 ｜ 限时 40 分钟
banner: 非选择题（打印）
footer: 第 1 页 / 共 2 页
---
## 一、选择题
1. 函数 $f(x)=\frac{\sqrt{x+1}}{x-2}$ 的定义域是（ ）
## 二、解答题
已知 $x=\frac{-b\pm\sqrt{b^2-4ac}}{2a}$，求证……
生成 PDF：
# 生成
python subjkit.py pdf 试卷.md -o 试卷.pdf
# 打印件：同时拆奇数页 / 偶数页
python subjkit.py pdf 试卷.md -o 试卷.pdf --split
# 生成后导出首页 PNG，先自己看一遍
python subjkit.py pdf 试卷.md -o 试卷.pdf --preview
- 公式在
$...$（行内）或$$...$$（独立成行）里； - 根号写
\sqrt{...}，花括号里放整个被开方式； - 分数写
\frac{分子}{分母}，行内要清楚时用\dfrac； - 支持标题、列表、表格、引用、图片、
\newpage分页； --split会额外生成试卷_奇数页.pdf和试卷_偶数页.pdf，配合单面打印机。
2. 单条公式 → SVG
python subjkit.py math "\frac{-b\pm\sqrt{b^2-4ac}}{2a}" -o 求根公式.svg --display
生成的 SVG 可直接放进网页、PPT 或 LaTeX 文档。
3. 图示
复杂图用 JSON 文件：
{
"type": "incline",
"angle": 30,
"block_label": "$m$",
"decompose": true,
"base_label": "$L$"
}
python subjkit.py fig --spec 斜面.json -o 斜面.svg
# 想先看效果就输出 PNG
python subjkit.py fig --spec 斜面.json -o 斜面.png
简单图可以直接写 JSON 字符串：
python subjkit.py fig circuit --json '{"nodes":{"A":[0,0],"B":[5,0]},"elements":[{"kind":"battery","from":"A","to":"B"}]}' -o 电路.svg
进 PDF 用 .svg；发聊天/预览用 .png（300 dpi）。
写 spec 时可以先只校验不出图：
python subjkit.py fig --spec 斜面.json --dry-run
参数写错时给的是中文说明 + 最小可运行示例，不是 Python traceback。cell 的 dry-run 还会打印内置标签坐标，方便挑空位加标注。
4. 检查裸符号
python subjkit.py check 试卷.md
输出会标到「行:列」、按 error / warn / info 分级，并给出建议写法：
发现 3 处（error 2 / warn 1 / info 0）（试卷.md）：
行:列 级别 类型 字符 写法
12:5 warn 分数 / $\frac{...}{...}$（\frac{1}{2}）
13:8 error 符号 √ $\sqrt{…}$
14:9 warn 幂 ^ $x^{2}$
先改到 0 处再生成 PDF，能避免 90% 的排版问题。加 --strict 有 error/warn 时返回非零退出码（info 不算），方便接 CI。
数据文档别用默认档：学情报告里的 274/450 是排名分母、→ 是行文箭头，转成 LaTeX 会把表格撑爆。
python subjkit.py check 学情报告.md --profile report # 比值与箭头降级为 info，error 归零
python subjkit.py check 学情报告.md --profile report --exclude-ratios # 干脆不看比值
出 PDF 前会自动跑一遍检查（paper 档），有 error 直接拒绝出图：
python subjkit.py pdf 试卷.md --check-only # 只检查，不出 PDF
python subjkit.py pdf 试卷.md --no-check # 明确跳过检查
表格跨页：长表格允许跨页且表头每页重复；要让某块整块不跨页，在它前面单独写一行
<!--keep-->。
图示模板
type |
用途 | 关键字段 |
|---|---|---|
circuit |
电路图 | nodes、elements（battery/resistor/lamp/switch/ammeter/voltmeter/capacitor/rheostat/fuse/motor） |
force |
受力分析 | body、forces（angle 角度、magnitude 大小、label） |
incline |
斜面 | angle、decompose、forces |
optics |
凸透镜成像 | focal、object_distance、object_height |
plot |
函数图像 | x、y、functions（expr 支持 ^、sin/cos/sqrt/log/abs） |
geometry |
平面几何 | points、segments、circles、angles、right_angles、ticks |
numberline |
数轴 | min、max、points、intervals |
venn |
韦恩图 | sets、counts |
apparatus |
化学装置 | parts（beaker/flask/test_tube/funnel/alcohol_lamp/iron_stand/condenser/thermometer…） |
molecule |
分子结构 | smiles、label |
cell |
细胞 | kind（plant/animal）、notes |
flow |
流程图 | steps、layout |
grid |
田字格 | chars、pinyin、cols |
完整字段和示例见 skills/subject-diagram/SKILL.md。
坐标约定：y 轴向上，单位任意；电路先布节点坐标，再把元件接在两点之间；受力角度 0° 向右、90° 向上。
安装
三条路，按需要选一条。
1. 装成 DSH 插件（推荐）
前提：本目录和 node_modules/ 就绪（执行过 npm install），且 python subjkit.py doctor 全绿。
推荐的装法：在 DSH 会话里让助手调用插件管理器，把本目录装进当前 profile：
plugin_manager action: install_bundle target: <本仓库根目录的绝对路径>
它会替你完成 pnpm 安装和 bundle 选择，并立刻报告是否生效（application: applied / restart-required）。
等价的手工做法（profile 目录 %USERPROFILE%\.dsh\profiles\<profile名>）：
package.json的dependencies加"dsh-subjkit": "link:/path/to/dsh-subjkit"；- 同一个
package.json的dsh.profile.bundles里加"dsh-subjkit"； - 在 profile 目录执行
pnpm install； - 重启 DSH 应用。
重启后新会话里会出现 subject_pdf / subject_figure / subject_check，技能列表里会出现 math-typeset、subject-diagram。
卸载：plugin_manager 的 remove_bundle；手工做法则从 bundles 和 dependencies 里删掉，pnpm install，重启。
2. 只装技能（不装插件）
不想要工具、只要「什么时候用、公式怎么写」的提示词时：
# 用户级：%USERPROFILE%\.dsh\skills（所有会话可见）
python install.py
# 或只装到当前工作区：<cwd>\.dsh\skills
python install.py --project
安装后新开一个 DSH 会话，技能列表里会出现：
math-typeset：公式排版、试卷 PDF、根号/分数修复；subject-diagram：各科图示模板。
安装脚本会把技能里的 @@TOOL_DIR@@ 替换成本仓库的绝对路径，所以仓库放在哪里都能用。这条路径不注册任何工具，公式和图示仍然要靠下面的命令行。
3. 只用命令行
python subjkit.py doctor # 自检
python subjkit.py --help # 看子命令
目录结构
dsh-subjkit/
├─ src/ # DSH 插件入口（Node）
│ ├─ index.js # apply(ctx)：注册工具 + 技能
│ ├─ paths.js # 包根目录、CLI 入口、Python 解释器
│ ├─ run.js # spawn CLI，用 --result-json 取结果
│ ├─ skills.js # 把 skills/*/SKILL.md 注册成 DSH 技能
│ └─ tools/ # 一个工具一个文件：spec + execute
│ ├─ pdf.js # subject_pdf
│ ├─ figure.js # subject_figure
│ └─ check.js # subject_check
├─ dsh.plugin.json # 插件元信息（入口名 + inject）
├─ cordis.patch.yml # bundle patch：insert dsh-subjkit
├─ locale/ # 插件管理器的标题/说明（zh / en）
├─ icon.svg # 插件图标
├─ subjkit.py # 命令行入口
├─ subjkit/
│ ├─ cli.py # 子命令：pdf / math / fig / check / doctor
│ ├─ md2html.py # Markdown → 打印 HTML（公式占位）
│ ├─ doc.py # MathJax + Edge → PDF，拆奇偶页，导出预览
│ ├─ check.py # 裸符号/斜杠分数/幂写法检查
│ └─ diagrams/ # 物理、数学、化学、生物、语文图示
├─ assets/
│ ├─ base.css # A4 打印样式、试卷块、MathJax 对齐
│ └─ render_math.mjs # MathJax → 矢量 SVG
├─ skills/ # 自带的两个技能（插件会注册它们）
├─ tests/
│ ├─ test_all.py # Python 侧 4 段回归
│ └─ plugin_smoke.mjs # 插件侧：schema 审计 + mock apply + 真跑三个工具
├─ 示例/ # 公式对照样张
├─ docs/ # README 预览图
├─ install.py # 只装技能（不装插件）的轻量路径
├─ requirements.txt # Python 依赖
└─ package.json # 插件清单 + MathJax 依赖
验证：
node tests/plugin_smoke.mjs # 插件：schema 一致、注册、真跑三个工具
python tests/test_all.py # 引擎：13 个图示 + 检查器 + 两份真实样张
两个都不需要启动 DSH。
设计说明
为什么不用 LaTeX 发行版？ 安装 TeX Live 要几个 GB，还要处理中文字体。这里用 Node 端的 MathJax 生成 SVG，浏览器/Edge 负责分页打印，依赖小、离线可用，中文字体直接用系统宋体/黑体。
为什么公式是 SVG？
MathJax 的 SVG 输出把每个字形转成 <path>，并自带 <defs>。PDF 里不引用任何字体文件，换电脑、换阅读器都不会变样。
为什么图示用 matplotlib？
坐标、箭头、文字标注都能精确控制，svg.fonttype='path' 把文字也转成路径，避免中文字体缺失。分子结构用 RDKit 输出。
PDF 分页与打印
@page 固定 A4 和页边距；--split 用 pypdf 按页码拆成奇数页件/偶数页件，配合只能单面打印的打印机。
为什么插件用 --result-json 而不是 stdout？
DSH 沙箱里子进程的 stdio 管道可能不可用（spawn 用默认 stdio: 'pipe' 会 EPERM）。所以插件用 stdio: 'ignore' 起进程，Python 把结果和失败原因一起写进临时目录的 JSON 文件，Node 读完就删。好处是成功和失败走同一条通道，不会出现「退出码非零但什么都不知道」。
为什么工具和技能放在一个包里？ 工具解决「能不能做」，技能解决「什么时候做、字段怎么填」。拆成两个包，用户很容易只装一半，然后工具在、说明不在。合成一个包后，装插件即同时得到工具和文档。
为什么插件不重写排版逻辑？
排版规则（根号要包住被开方式、分数要 \frac）只在 Python 里实现一次。插件是薄适配层——参数映射、路径解析、结果格式化——这样命令行、脚本、会话三处的行为不会分叉。
为什么 output.schema 写成「属性上的 required: true」？
宿主的 defineTool 用一套 value schema DSL 编译工具返回值，不是标准 JSON Schema：对象级 required: ["text"] 会被直接拒绝（schema.required is not supported by the value schema DSL），而 apply() 的异常又被吞掉，表现就是「插件装上了、没报错、工具不出现」。所以必填一律写在属性上；tests/plugin_smoke.mjs 里有一条断言守着这个约定，防止以后改回去。
常见问题
| 问题 | 处理 |
|---|---|
装了插件但会话里没有 subject_pdf |
先看 %TEMP%\dsh-subjkit-apply.log：loaded: N registrations = 插件加载成功，重启 DSH 让会话重新组装工具；FAILED: ... = apply() 抛了异常（被吞掉以保证 DSH 能启动），按错误原文改 |
插件管理器说 applied 但工具还是不出来 |
applied 只代表 bundle 装好、行已挂载；插件自己的 apply() 是否成功，以上面那份日志为准 |
| 工具报「找不到 Python 解释器」 | 装 Python 3.10+，或把环境变量 SUBJKIT_PYTHON 指向 python.exe 的完整路径 |
MathJax 未安装 |
在仓库根目录执行 npm install |
找不到 Edge |
装 Microsoft Edge；或用 --keep-html 先生成 HTML 自己打印 |
| 插件加载失败但 DSH 照常启动 | 这是设计：apply() 的异常不会让应用起不来。设 SUBJKIT_DEBUG=1 后重载插件，错误会真的抛出来，栈里能看到具体原因 |
| PDF 里出现红色「公式错误」 | TeX 写错，终端会列出原文；检查花括号和反斜杠 |
| 根号仍然很短 | 被开方式没全放进 \sqrt{...} |
| 分数还是斜杠 | 正文里还在写 1/2；改成 $\frac{1}{2}$ |
| 中文变方框 | Windows 需有 SimSun / SimHei；可在 assets/base.css 改字体栈 |
| 图示箭头被裁 | 调大 size 或拉开坐标；检查 magnitude 是否相差太大 |
已知限制
- 目前针对 Windows + Edge 调通；其他系统需要改
subjkit/doc.py里的 Edge 路径。 - 电路是直线布线，复杂拓扑需要自己摆节点坐标。
- 化学只做常用仪器和 SMILES 结构式，不做反应机理动画。
- 不替代 Word：需要
.docx请用 DSH 的office-docx技能。
仓库
已发布：https://github.com/LoveElysiaFH/dsh-subjkit
git clone https://github.com/LoveElysiaFH/dsh-subjkit.git
cd dsh-subjkit
npm install
python -m pip install -r requirements.txt
python subjkit.py doctor
然后按 安装 里的任一条路装（插件 / 只装技能 / 纯命令行）。
目录名 dsh-subjkit 符合 GitHub 上 DSH 插件的 dsh-* 命名习惯，仓库就是「一个插件一个文件夹」。node_modules/、示例/输出/、__pycache__/ 在 .gitignore 里；docs/ 的预览图和示例源码会一起提交。
想发到 npm 时：private: true 要改成 false，files 已经列好（src / subjkit / assets / skills / locale / icon.svg / 清单文件）。
License
MIT，见 LICENSE。
